《道路工程制图标准》

任务1:课程介绍

2学时

任务主要内容通过学习,能正确描述本门课程所要学习的内容及课程考核的标准;并通过学习《道路工程制图标准》GB 50162-92,能正确识别工程制图中关于图幅、图框、标题栏、线型、线宽、比例、工程字及尺寸标注等的相关标准要求,并能在后面的制图过程中正确使用。

图幅及图框:

1.图幅

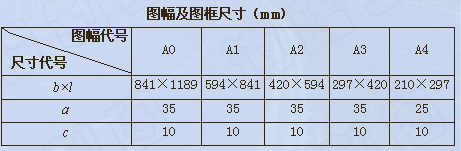

为了合理利用图纸,并方便装订及保管,《道路工程制图标准》(GB 50162-92)规定图纸幅面共有五种,具体规格尺寸见下表。

图幅及图框尺寸(mm)



A0号图纸的面积是1㎡,各号图纸幅面的关系尺寸如下图所示,沿某一号幅面的长边对裁,即为某号的下一号幅面的大小。



    另外,必要时,图纸的幅面尺寸可加长,但图幅的短边不得加长。长边加长的长度,图幅A0、A2、A4应为150mm的整数倍;A1、A3应为210mm的整数倍。

2.图框

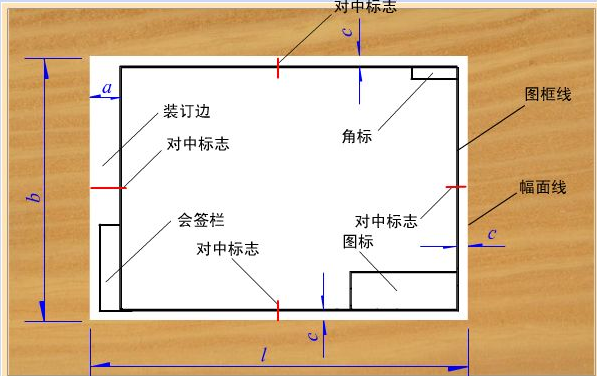

每一张图纸在绘图前必须先用粗实线画出图框,幅面格式如下图所示。

小测试:

图标(标题栏)及会签栏

 1.图标(标题栏)

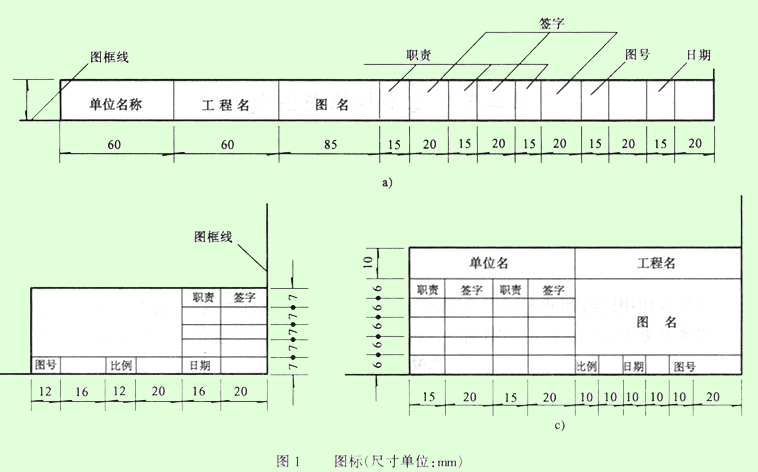

图标(标题栏)应布置在图框的右下角,如下图所示,《道路工程制图标准》(GB 50162-92)规定,图标(标题栏)应采用下图中所示的一种。

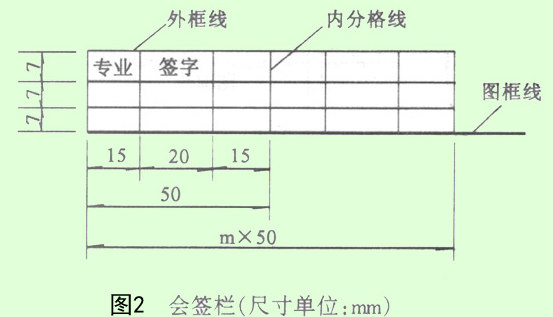

2.会签栏

一般会签栏宜布置在左下角,如下图所示,并应按《道路工程制图标准》(GB 50162-92)规定,按下图进行绘制。

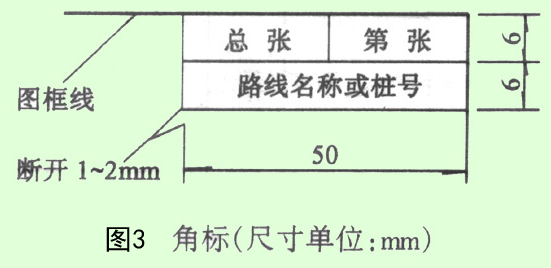

3.角标

当图纸需要绘制角标时,应布置在图框内的右上角,如下图所示。


小测试:

线型、线宽

 1.线型

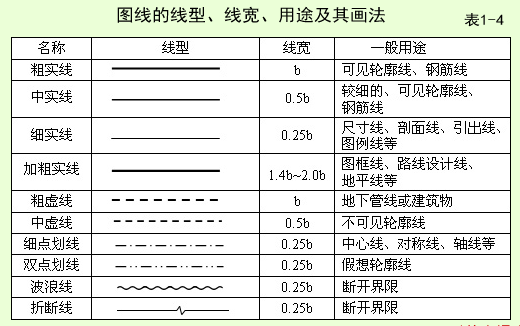

任何工程图样都是采用不同的线型和线宽的图线绘制的。道路工程制图中的各类图线的线型、线宽、用途见下表所示。

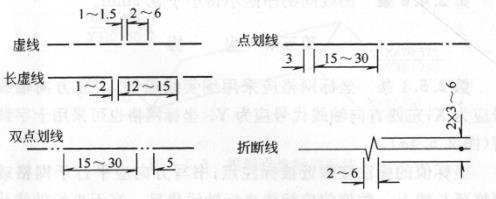

虚线、长虚线、点划线、双点划线和折断线应按下图绘制。

2.线宽

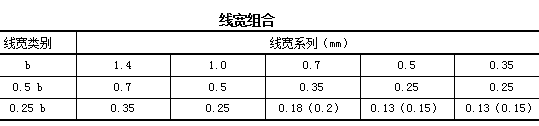

图线的宽度b,宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm。每个图样,应根据复杂程度与比例大小,先选定基本线宽b,再选用下表中相应的线宽组。


小测试:

 图线的正确画法:

在图线和线宽确定之后,具体绘图时还应注意如下事项:

(1)同一图样中,同一类型的图线宽度应该基本一致,虚线、单点长画线及双点长画线的线段长度和间隔应各自大致相等。

(2)单点长划线、双点长划线的点是极短的一横,不要画成小圆点,首末两端应是划,而不是点。

(3)图线间的净距不得小于0.7mm。

(4)绘制圆的对称中心线(简称中心线)时,圆心应为画的交点。细单点长划线的长度应为8~12mm,细单点长划线的两端应超出轮廓线2~5mm。

(5)当图形较小时,绘制单点长划线有困难,允许用细实线代替细单点长划线。

(6)图样上的文字、数字或符号不得与图线重合;不可避免时,可将图线断开,并书写在图线的断开处。

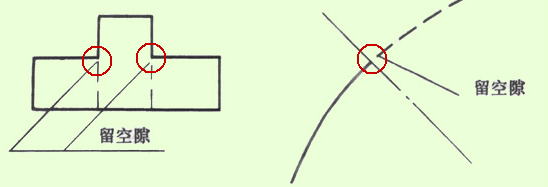

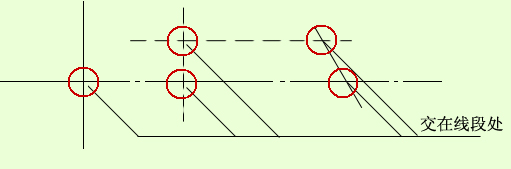

(7)相交图线的绘制应符合下列规定:

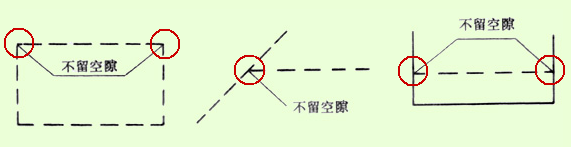

a.当虚线与虚线或虚线与实线相交接时,不应留空隙。


b.当实线的延长线为虚线时,应留空隙。

c.当点划线与点划线或点划线与其他图线相交时,交点应设在线段处。


小测试:

比  例

 道路工程制图中,道路往往用缩得很小的比例绘制在图纸上,而对某些细部构造又要用很大的比例或原值比例(1:1)绘制在图纸上,图样的比例是指图形与实物相对应的线性尺寸之比。比例的大小,是指其比值的大小,如1:50大于1:100。

绘图比例的选择,应根据图面布置合理、匀称、美观的原则,按图形大小及图画复杂程度确定。

比例应采用阿拉伯数字表示,宜标注在视图图名的右侧或下方,字高可为视图图名字高的0.7倍(如下图(a)所示)。

当同一张图纸中的比例完全相同时,可在图标中注明,也可在图纸中适当位置采用标尺标注。当竖直方向与水平方向的比例不同时,可用V表示竖直方向比例,用H表示水平方向比例(如下图(b)所示)。


           (a)                   (b)

小测试:

工程字(长仿宋体)

1.基本要求

(1)字体的书写要求:书写字体时必须做到:笔画清晰、字体端正、排列整齐;标点符号应清楚正确。

(2)字体高度:字体的号数即字体的高度h(单位:mm),字体高度分为20、14、10、7、5、3.5、2.5七种号数。汉字的高度不应小于2.5 mm,如需要书写更大的字,其高度应按的比值递增。书写时字体的号数应选择合适且做到统一。

2.汉字

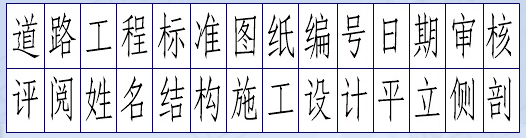

图样上的汉字应写成长仿宋体,并采用国家正式公布推行的简化字。长仿宋字的书写要领是:横平竖直、注意起落、结构匀称、填满方格。长仿宋字的宽度和高度的关系应符合下表的规定。

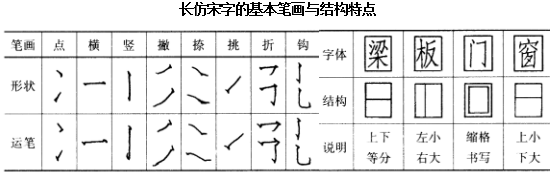

长仿宋字的基本笔画与字体结构见下图。

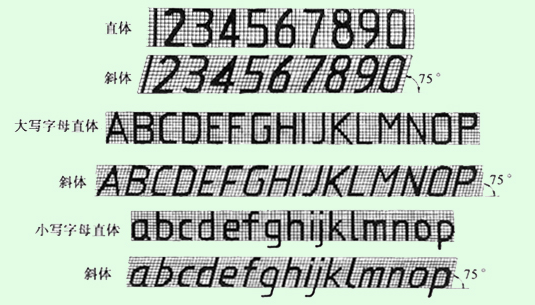

3.字母和数字

字母和数字有直体和斜体之分,通常采用斜体。斜体字字头向右倾斜,与水平基准线成75°。字母和数字按笔画宽度又分为A型和B型,A型字体的笔画宽度(d)为字高(h)的1/14,B型字体的笔画宽度为字高的1/1O。下图为B型字体的书写示例。

用作指数、分数、注脚等的数字和字母,通常采用小一号字体。

小测试:

尺寸标注的组成

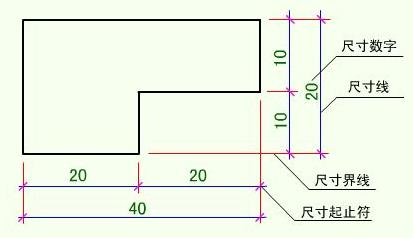

1.尺寸组成

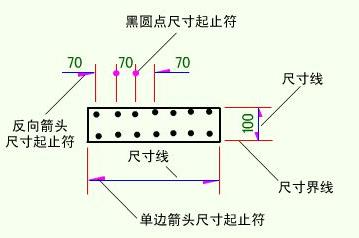

图样上的尺寸,包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字,如下图所示。尺寸应标注在视图的醒目位置。

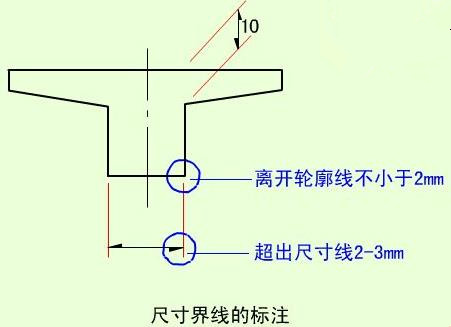

2.尺寸界限

(1)尺寸界线应采用细实线绘制。

(2)尺寸界限宜与被注长度垂直,当标注困难时,也可以不垂直,但尺寸界限应相互平行。

(3)尺寸界限的一端应靠近所标注的图形轮廓线,另一端宜超出尺寸线1-3mm。

(4)图样轮廓线、中心线也可用作尺寸界线,如下所示。

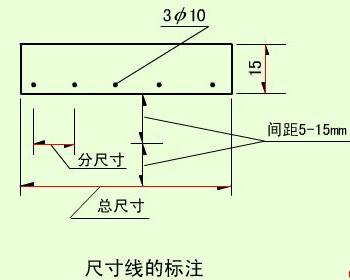

3.尺寸线

(1)尺寸线应用细实线绘制。

(2)尺寸线必须与被标注长度平行。

(3)图样本身的任何图线均不得用作尺寸线。

(4)相互平行的尺寸先应从被标注的图形轮廓线由近向远排列,平行尺寸线间的间距可在5-15mm之间。

(5)分尺寸线应离轮廓线近,总尺寸线应离轮廓线远。

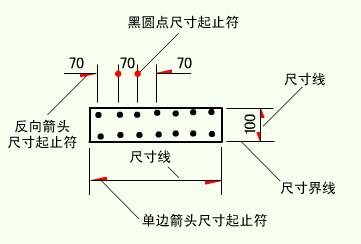

4.尺寸起止符

(1)尺寸起止符宜采用单边箭头表示,箭头在尺寸线的右边时,应标注在尺寸线之上;反之,应标注在尺寸线之下。

(2)尺寸起止符也可采用斜短线表示。其倾斜方向应与尺寸界线成顺时针45°角,长宜为2~3 mm。

(3)在连续表示的小尺寸中,也可在尺寸界限同一水平的位置,用黑圆点表示尺寸起止符。

5.尺寸数字

(1)图样上的尺寸,应以尺寸数字为准,不得用量尺直接从图上量取。

(2)尺寸数字宜标注在尺寸线的上方中部。当标注位置不足时,可采用反向箭头。如没有足够的注写位置,最外边的尺寸数字可注写在尺寸界线的外侧,中间相邻的尺寸数字可错开注写。

(3)在任何情况下,图线不得穿过尺寸数字。

(4)图样上的尺寸单位,除标高及总平面以米为单位外,其他必须以毫米为单位。

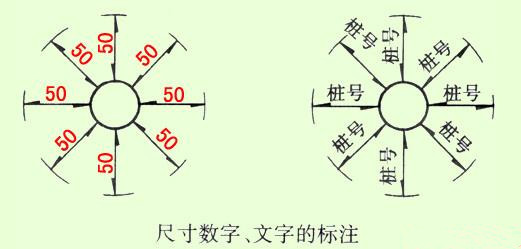

(5)尺寸数字及文字书写的方向,应按下图的规定注写。



小测试:

尺寸标注的示例:

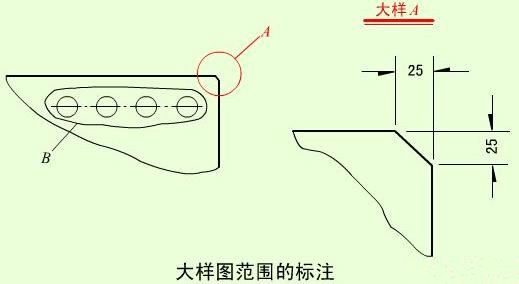

1.大样图的标注

当用大样图表示较小且复杂的图形时,其放大范围,应在原图中采用细实线绘制圆形或较规则的图形圈出,并用引出线标注(见下图)。

2.圆的标注

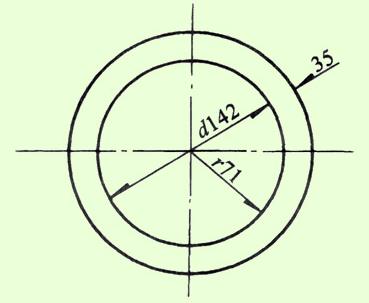

半径与直径的标注可按下图,半径和直径的尺寸数字前,应标注“r(R)”或“d(D)”。

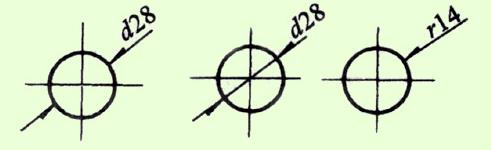

当圆的直径较小时,半径与直径的标注可按下图。

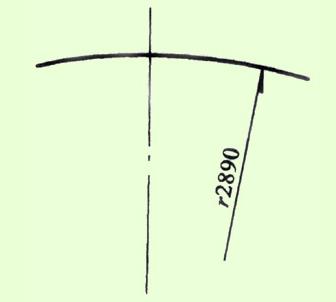

当圆的直径较大时,半径尺寸的起点可不从圆心开始,如下图所示。

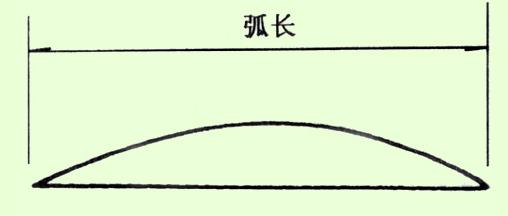

3.圆弧的标注

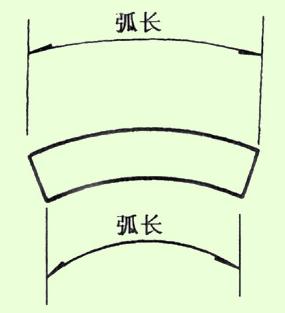

圆弧的尺寸宜按下图标注。

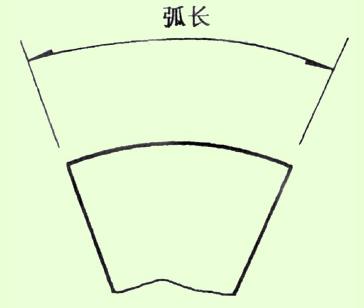

当弧长分为数段标注时,尺寸界限也可沿径向引出,如下图。

弦长的尺寸界限应垂直该圆弧的弦,如下图所示。

4.角度的标注

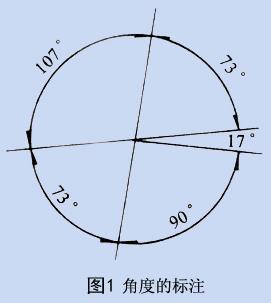

角度的尺寸线应以圆弧表示。角的两边为尺寸界限。角度数值宜写在尺寸线上方中部。当角度太小时,可将尺寸线标注在角的两条边的外侧。角度数字宜按下图标注。

5.球体的标注

球体尺寸的标注,应在直径和半径符号前加注S,如“SΦ”“SR”,如下图表示。

6.倒角的标注

倒角尺寸可按下图a来标注,当倒角为45°时,也可按下图b来标注。

7.标高的标注

标高符号应采用细实线绘制的等腰三角形表示。高为2-3mm,底角为45°。顶角应指至被标注的高度,顶角向上、向下均可。标高数字宜标注在三角形的右边。负标高应冠以“-”号,正标高(包括零标高)数字前不应冠以“+”号。当图形复杂时,也可采用引出线形式进行标注,如下图所示。

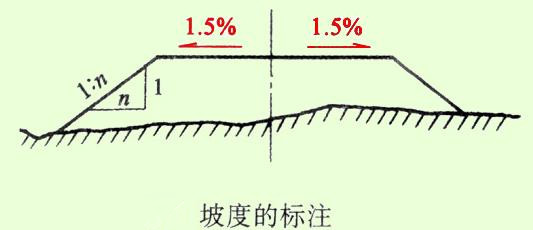

8.坡度的标注

当坡度值较小时,坡度的标注宜用百分率表示,并应标注坡度符号。坡度符号应由细实线、单边箭头以及在其上标注的百分数组成。坡度符号的箭头应指向下坡。当坡度值较大时,坡度的标注宜用比例的形式表示,例如1:n。

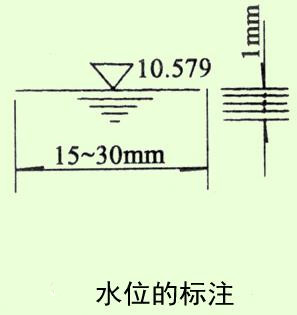

9.水位的标注

水位符号应由数条上长下短的细实线及标高符号组成。细实线间的间距宜为1mm,如图所示。其标高的标注应符合上面“第7条标高的标注”。

10.尺寸的简化画法

(1)连续排列的登场尺寸可采用“间距数乘以间距尺寸”的形式进行标注,见下图。

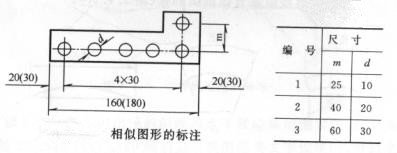

(2)两个相似图形可仅绘制一个。未示出图形的尺寸数字可用括号表示。如有数个相似图形,当尺寸数值各不相同时,可用字母表示,其尺寸数值应在图中适当位置列表表示。

小测试:
