任务11：轴侧投影

4学时

任务主要内容：通过学习，能正确描述轴侧投影的形成过程和有关名词；能正确绘制形体的正等轴侧投影图；能正确绘制形体的斜二轴侧投影图。

轴侧投影的形成：

一、轴侧投影图的形成

二、轴侧投影的有关名词

正等轴测图的绘制：

    投影线相互平行，投影线垂直于投影面，三个轴间角都为120°，三个轴向伸缩系数都相等，这样的轴侧投影图，成为正等轴侧投影图。

例题1：依据四棱柱的三面投影，完成其正等轴侧投影图。

例题2：依据点的三面投影，完成其正等轴侧投影图。

例题3：依据直线的两面投影，完成其的正等轴侧投影图。

例题4：依据平面的三面投影，完成其的正等轴侧投影图。

例题5：依据五棱柱的三面投影，完成其的正等轴侧投影图。

例题6：依据已知的三面投影图，完成棱锥的正等轴侧投影图。

例题7：依据三面投影图，完成下列物体的正等轴侧投影图。

例题8：依据圆柱的两面投影图，完成其的正等轴侧投影图。

例题9：依据圆锥的三面投影图，完成其的正等轴侧投影图。

斜二测轴测图的绘制：

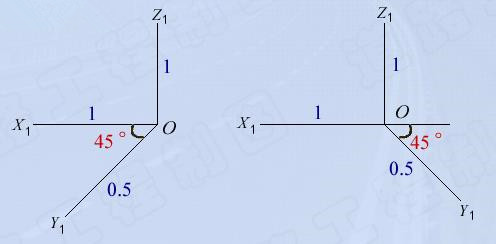

    将形体防止成使它的XOZ坐标面平行于轴侧投影面，然后用斜投影的方法向轴侧投影面进行投影，用这种方法画出的轴测图成为斜二测轴侧投影图。

例题1：依据四棱柱的三面投影，完成其斜二轴侧投影图。

例题2：已知隧洞口的三面投影图，求作其斜二轴侧投影图。
