汇总选中图元

使用背景：

当只需要汇总某个构件的部分图元时，可以使用“汇总选中图元”功能：

操作步骤：

【第一步】：在菜单栏中点击“工程量”—>汇总选中图元” ；

【第二步】：在绘图界面点选或拉框选中需要汇总的图元，鼠标右键即可汇总计算。

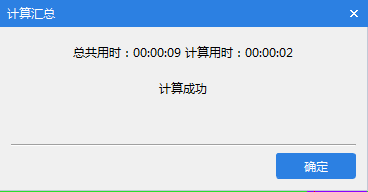

【第三步】：汇总成功后点击“确定”按钮，可以结合“查看图元计算式”、“查看工程量”、查看钢筋量、编辑钢筋、钢筋三维等功能查看工程量

技巧：

1. 可以选中需要汇总的图元，鼠标右键点击“汇总选中图元”即可

2. 对于一个新绘制或修改过的单个图元若想查看土建工程量，可以使用“汇总选中图元”也可以直接点击“查看计算式”功能即可查看其工程量，查看计算式是时时汇总的，汇总完即可查看最新的图元工程量。

查看计算式

使用背景：

当您遇到以下问题时，可以使用“查看工程量计算式”功能

1、需要查看所选构件图元的工程量计算式，进行计算过程及结果正确性的检查核对。

2、查看所选构件的三维构件图元的三维扣减关系，从而了解构件的计算过程。

操作步骤：

【第一步】：在菜单栏点击“工程量”—>“查看计算式”；

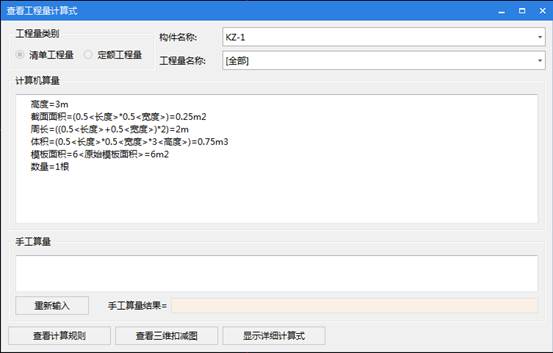

【第二步】：鼠标左键选择需要查看计算式的图元，弹出工程量计算式主界面；

说明：

1. 在工程量类别中可以选择“清单工程量”或 “定额工程量”；

2. “构件名称”：对于复杂构件可以选择需要查看的单元构件工程量，如：独立基础可以切换为独立基础单元构件（主要用于基础构件、保温墙等）

3. “工程量名称”：可以选择查看当前构件的所有工程量计算式；

4. “计算机算量”：显示软件计算机计算结果；

5. “手工算量”：手工输入计算式，可以和软件计算的结果进行比较；

6. “重新输入”：可以清空手动输入的计算式；

7. “手工计算结果” ：显示手动输入计算式的计算结果；

8. “查看计算规则”： 点击“查看计算规则”按钮，可以查看当前所选工程量代码在软件中详细的扣减计算规则，了解软件计算思路，让您明明白白算量；

9. 对于装修构件和复杂构件：软件可以按照房间查看房间中墙面、楼地面、踢脚线等依附构件的工程量计算式；复杂构件可以按照主构件查看单元构件、或组合构件的工程量；

10. “显示详细计算式” ：显示中间量的详细计算过程；

【第三步】 ：点击“查看三维扣减图”按钮，下面出现 “三维扣减”界面图；

说明：

1. 展开左边构件树，点击查看原始量或者某一中间量时，右面的图形中就显示该工程量的三维扣减关系，同时图中会显示该扣减量的具体数量。这样就可以很清晰直观地了解每个工程量及中间量是如何得到的。

2、“全部展开”：点击“全部展开”按钮，可以展开下面构件工程量树节点；

3、“全部折叠”：点击“全部折叠”按钮，可以将下面构件树节点折叠起来；

4、 “全屏” ：可以将当前构件置于屏幕中间；

5、 “平移” ：点击该按钮后，鼠标变成手的形状，在显示图中拖动鼠标，构件图元会随着鼠标的移动而移动。

6、“缩放”：点击该按钮后，在显示图中拖动鼠标，向左侧和上方移动，绘图区域会缩小显示；向右侧和下方移动，绘图区域会放大显示；

7、“俯视”：点击该按钮右面的三角，可以展开选择俯视、仰视、左视、右视、前视、后视、西南等轴测、东南等轴测、东北等轴测、西北等轴测等视图，从而改变显示方向；

8、三维图形显示区域中，可以用鼠标滚轮操作视图显示；

向前滚动滚轮：视图放大；

向后滚动滚轮：视图缩小；

按住滚轮拖动：视图平移；

双击滚轮：全图显示。

9、“最大化”：点击该按钮可以将整个三维扣减界面最大化；

10、“关闭”：点击该按钮可以将三维扣减界面关掉。
