（1）掌握大众车系电路图结构和特点。

（2）掌握大众车系汽车控制单元基本控制逻辑。

（1）知识点介绍

1）电路基本构成

电路基本构成：电源、用电器、开关、保险、线束，如下图所示。

2）汽车电路的特点

双源、低直流电压；并联连接；单线制、负极搭铁

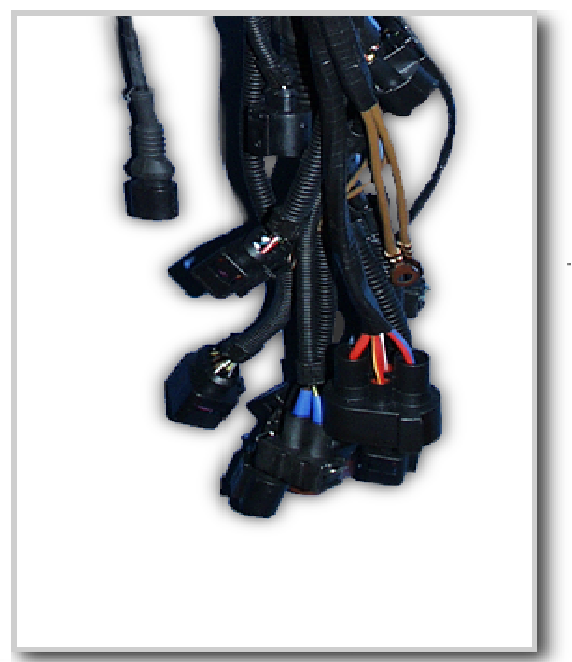

汽车线束特点：导线颜色、粗细各不相同。

3）大众汽车电路图结构

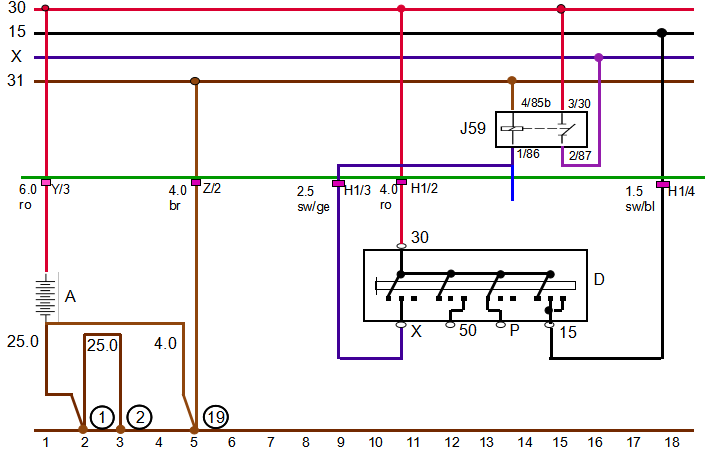

大众汽车电路图基本结构如下图所示：

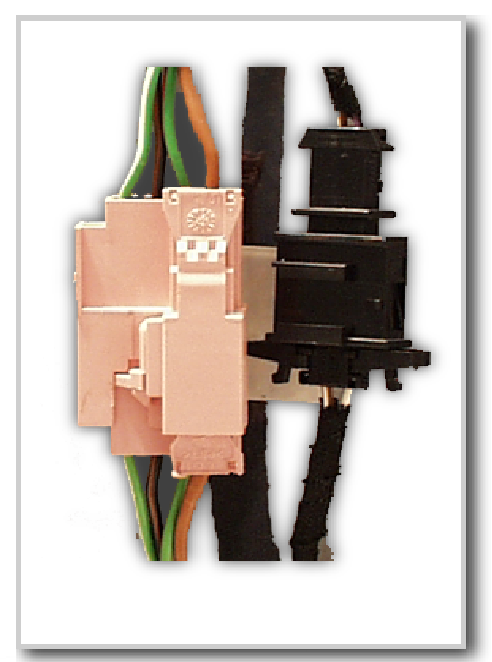

                连接器管脚如下图：



4）网络拓扑图分析

① 任务1 迈腾座椅加热装置电路分析

②任务2 网络拓扑图分析：查找J104 CAN总线针脚号

 J623—发动机控制单元；  J533—网关；  J492—四轮驱动控制单元；  J217—自动变速箱控制单元；    J104—ABS控制单元；  J234—气囊控制单元；  J500—助力转向控制单元；  J587—换挡杆传感器控制单元；  J745—大灯控制单元；  G85—转向角度传感器；  J527—转向柱控制单元

     ③任务3 网络拓扑图分析：查找J527 CAN总线针脚号

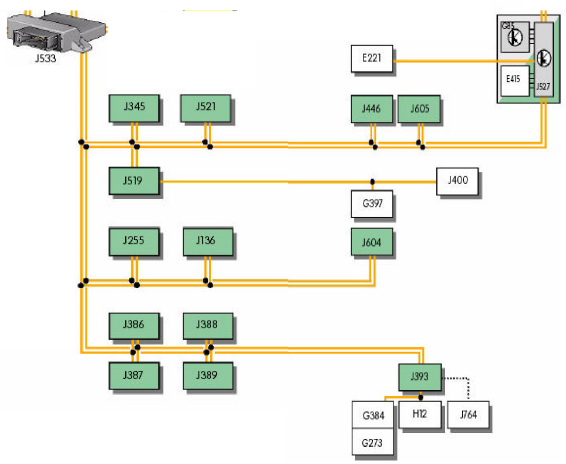

J533—网关  J345—拖车控制单元  J521—副驾驶座椅记忆控制单元  J446—停车辅助控制单元

J605—后备箱盖控制单元  J527—转向柱控制单元  J519—车载电源控制单元  J255—空调控制单元

J136—驾驶员座椅记忆控制单元  J604—驻车加热控制单元  J393—舒适系统控制单元

J386～J389—车门控制单元

（2）PPT课件学习

（3）参考图书
