往复活塞式内燃机工作原理
  • 1 知识链接
  • 2 学习课件
  • 3 学习视频
  • 4 思政乐园
  • 5 小节测验


一般发动机设计有多个气缸,每个气缸中都有一个活塞,每个活塞通过活塞销、连杆与一个共用的曲轴(多缸机)相连接,活塞在气缸内作往复运动,共同连续不断地实现曲轴的转动,对外作功。

1.四冲程汽油机工作原理

活塞在气缸中上下运动四个行程,即曲轴旋转720°,完成一个工作循环的发动机,称为四冲程循环发动机。

四个行程依照工作的先后次序,分别为进气→压缩→做功→排气四个行程,如图1-1-20所示。



图1-1-20 四冲程往复活塞式发动机工作原理示意图

为了研究汽车工作循环中气体压力p和相应的活塞所在不同位置的气缸工作容积V之间的变化关系,常用发动机循环示功图来表示,如图1-1-21所示。示功图中曲线所围成的面积表示发动机整个工作循环中气体在单个气缸内所做的功。

    (1)进气行程如图1-1-20 a)所示,进气行程曲轴带动活塞从上止点向下止点运动,进气门开启,排气门关闭,气缸内活塞上方容积增大,进气行程气缸内压力小于外界大气压,形成一定真空度,可燃混合气经进气歧管、进气门吸入气缸。由于进气时间短且进气系统存在压力,进气终了时气缸压力略低于大气压力,为0.074~0.093MPa。由于气体与气缸壁之间存在摩擦,同时在高温机件和残余废气加热下,它的温度上升到80℃~130℃。

在图1-1-21 a)示功图上,进气行程用曲线ra表示。曲线ra位于大气压力线下,它与大气压力线纵坐标之差即表示气缸内的真空度。

(2)压缩行程为了使可燃混合气能迅速、完全、集中地燃烧,使发动机能发出更大的功率,燃烧前必须将可燃混合气压缩。如图1-1-20 b)所示,在进气行程终了时,活塞自下止点向上止点移动,曲轴由180°转到360°,此时,进、排气门均关闭。随着气缸的容积不断缩小,可燃混合气受到压缩,其温度和压力不断升高。压缩行程一直继续到活塞到达上止点时为止,此时,可燃混合气被压缩到活塞上方的很小空间,即燃烧室中。压缩终了时,可燃混合气的温度为327℃~427℃,可燃混合气压力为0.6~1.5MPa。如图1-1-21 b)所示,压缩行程用曲线ac表示。

压缩终了时可燃混合气的压力和温度取决于压缩比,压缩比愈大,燃烧速度愈快,因而发动机发出的功率便愈大,动力性和经济性愈好。但压缩比过大时,不仅不能进一步改善燃烧状况,反而会出现爆燃和表面点火等不正常燃烧现象。

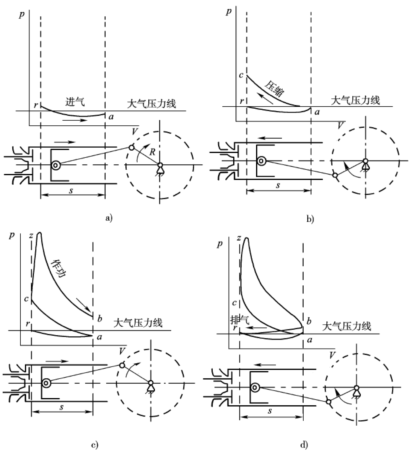

图1-1-21 四冲程发动机示功图

因此,在提高压缩比时,必须注意防止爆燃和表面点火的发生。此外,压缩比提高还受到排气污染法规限制。许多国家生产的汽油机,其压缩比出现了下降的趋势。

(3)做功行程如图1-1-20 c)所示,在这个行程中进、排气门仍关闭。当活塞在压缩行程接近上止点时,装在气缸盖上的火花塞在高压电作用下产生电火花,点燃被压缩的可燃混合气。可燃混合气燃烧后,放出大量的热能,使燃气的压力和温度急剧升高,如图1-1-21 c)曲线cz所示。最高压力p为3~5MPa,相应的温度为1927℃~2527℃,且体积迅速膨胀。此时活塞被高压气体推动从上止点下行,带动曲轴从360°旋转到540°,并输出机械能,能量除了维持发动机本身继续运转消耗一部分外,其余部分都用于对外做功,所以该行程称为做功行程。

示功图上,曲线zb表示活塞向下移动时,气缸内容积增加,气体压力和温度都在降低。在做功行程终了的b点,压力降到0.3~0.5MPa,温度则降为1027℃~1327℃。

(4)排气行程可燃混合气体燃烧后生成的废气,必须从气缸中排除,以便进行下一个进气行程,如图1-1-20 d)所示,当膨胀过程接近终了时,进气门关闭,排气门开启,曲轴通过连杆推动活塞从下止点向上止点运动,曲轴由540°旋转到720°。废气在自身残余压力和活塞的推力作用下从气缸中排出,进人大气之中。活塞到上止点附近时,排气行程结束。

如图1-1-20 d)所示,这一行程用曲线br表示。由于排气系统存在排气阻力,所以在排气终了时气缸内压力稍高于大气压力,为0.102~0.120MPa,废气温度为627℃~ 927℃。

燃烧室占有一定容积,故排气终了时,不可能将废气排尽,留下的这一部分废气称为残余废气。残余废气量占总气量的比例一般用残余废气系数表示,残余废气系数是表征排气是否彻底的一个非常重要的参数。

2.四冲程柴油机工作原理

四冲程柴油机(压燃式发动机)的每个工作循环也经历进气、压缩、做功、排气四个行程。但由于柴油机的燃料是柴油,其黏度比汽油大,而其自燃温度却较汽油低,故可燃混合气的形成及点火方式都与汽油机不同。

图1-1-22为四冲程柴油机示意图。柴油机在进气行程吸入的是纯空气,在压缩行程终了时,柴油机喷油泵将油压提高到10~15MPa以上,通过喷油器喷入气缸,在很短时间内与压缩后的高温空气混合,形成可燃混合气。因此,这种发动机的可燃混合气是在气缸内部形成的。

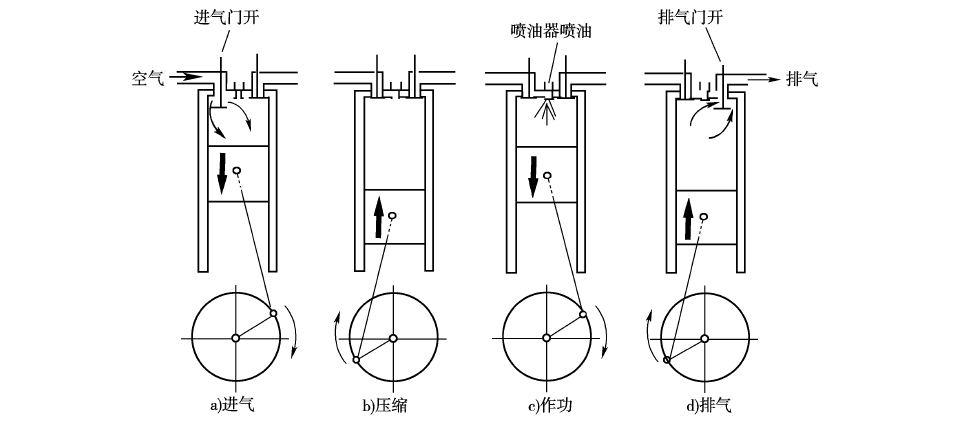

图1-1-22 四冲程柴油发动机工作循环

由于柴油机的压缩比高(一般为16~22),所以压缩终了时气缸内的空气压力可达3.5~4.5MPa,同时温度高达750~1000K,大大超过柴油机的自燃温度。因此,柴油喷入气缸后,在很短时间内与空气混合后便立即自行发火燃烧,气缸内气压急剧上升到6~9MPa,温度也升到2000~2500K。在高压气体推动下,活塞向下运动并带动曲轴旋转而做功。废气同样经排气管排入大气中。

3.四冲程汽油机与柴油机工作原理的比较

由上述四冲程汽油机和柴油机的工作循环可知,两种发动机的工作循环既有共同点,又有差别,归纳如表1-1-2所示。

表1-1-2 汽油机和柴油机的区别

项  目

汽油发动机

柴油发动机

进气行程吸进燃油和空气混合气 仅吸进空气
压缩行程活塞压缩可燃混合气,压缩比为7~ 13,压缩终了温度为300~400℃活塞压缩空气,压缩比为16—22,压缩终了温度为530~730℃
燃烧冲程火花塞将压缩混合气强制点火(点燃)燃油喷进高温、高压空气中,自行着火(压燃)
排气行程活塞强力将气体排出气缸外,主要排放物为CO、HC大,NO。和黑烟少活塞强力将气体排出气缸外主要排放物(C0、HC小,NOx和黑烟多)
