1.散热器

散热器通常被称为“水箱”。散热器一般都装在汽车前方，以利于冷却液的散热，材质常用铜或铝制成。

散热器由上水室、下水室、散热器芯、散热器盖、进水口、出水口、放水塞及溢流管等组成，如图2-2-1所示。当散热器内压力升高，冷却液挤开散热器盖的压力阀从溢流管流入补偿水桶存储。

散热器按冷却液的流动方向可分为纵流式和横流式两种。

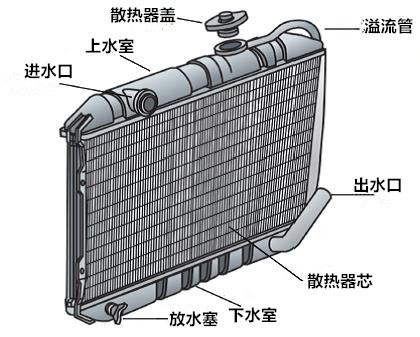

图2-2-1 散热器的结构

①纵流式：热冷却液由上水室流入散热器，冷却过的冷却液由下水室流出，通过下水管由水泵再泵入水套循环。因能配合水温与相对密度的变化，冷却效果好，多被车用发动机采用，如图2-2-1 a)所示。

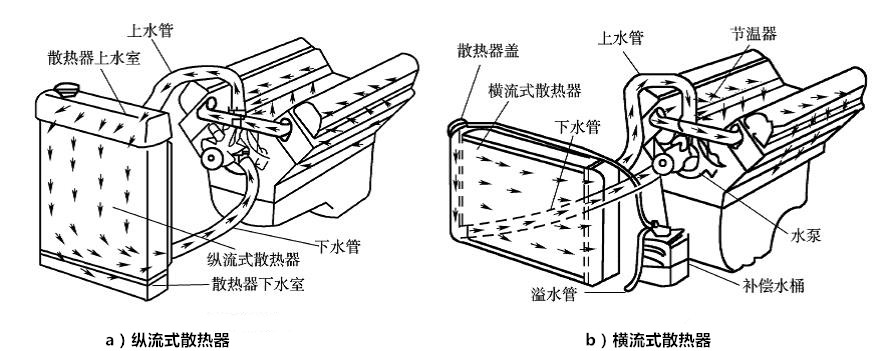

图2-1-5 散热器的类型

②横流式：储水箱在散热器芯的两端，冷却液以横方向左右流动，如图2-2-1 b)所示。水箱横向尺寸可加长，以降低高度，有利于发动机盖前方高度的缩减，减少风阻系数。

广安全国劳模王世强的工匠精神，注重细节，精雕细琢

1.案例简介

四川广安慧博玻璃工业有限公司的王世强同志自参加工作以来勤勤恳恳，刻苦专研，勇于创新。2008年，他受命组建了模具车间，并担任模具主任，他在模具更换中提出了“准备工作六到位”“人员科学五分工”“操作流程四规范”等措施，大大缩短了模具更换和维护的时间。此项革新，几年来累计节约的时间新增产值超过400万元。

2015年成立“王世强劳模创新工作室”，他带领团队先后发明了自动捡瓶机器人、油漆回收装置，并总结出了与模具相关联的部件间的配合公差、模具预涂、模具修补堆焊技术的许多规律及原则，极大地提高了产品的质量。减少产品缺陷的方法每年可为公司创造价值500万元以上。

在他的带领下，工作室“一班人”一起攻坚克难，还攻克了窑炉节能改造、玻璃瓶丝印、玻璃瓶表面析钠及雾化控制等技术难题二十余项，并研发了新型制瓶数控机、玻璃瓶喷涂新技术、玻璃瓶静电喷涂、拨瓶装置等十一项新技术、新方法，获得了国家专利六项，其中两项获得发明专利。

2013年荣获“全国轻工行业劳动模范”称号。2020年，荣获“全国劳动模范”称号。

2.案例点评

适用范围：

本案例主要用于在机械设计与制造、汽车制造工艺、设备检修等理工科工程实训类课程的教学过程。本案例通过全国劳模王世强同志在模具制造过程中，深挖细节改进，量变引起质变，改进了生产制造工艺，并且研发创新，提升比例制造方面多个难题，为提升产品质量、产业升级做出较大贡献，从而获得国家劳模荣誉称号的故事。其教学目的：通过普通人工王世强通过注重细节、坚持学习创新，最终为产业升级做贡献，也获得了国家任课的故事，教育学生在工作过程中不要忽视大意，要秉持“工匠精神”，一个小疏忽则可能引起发问题，同时只要努力积累，便可量变引起质变，获得收获。

 思政元素：

越是高精尖的技术，越是需要规范操作、精细分工、越要秉持“工匠精神”，敢于争当劳模，精雕细琢，挖掘可改进的地方，从而提升质量。同时要坚持研发创新，即能成就自身事业价值，也为国家强盛、行业发展做贡献。

思政目标：

（1）培养学生“工匠精神”，在生产制造、设备维护维修时，注意挖掘可创新、可改进之处，要精雕细琢、精益求精，升级现有技术。有时候一个小小的改进，经过推广运用，可以获得很大的成效，然而同时一个小小疏忽错误，便可能引发很大的问题。

（2）要坚持学习、坚持创新，与时俱进、活到老学到老，及时学习新技术、新知识，不断突破自我，既造福他人，也成就自己。
