曲拐布置与点火顺序
  • 1 知识链接
  • 2 教学课件
  • 3 教学视频
  • 4 思政乐园
  • 5 小节测验

曲拐的布置

曲轴的形状和曲拐相对位置(即曲拐的布置)取决于汽缸数、汽缸排列和发动机的发火顺序。安排多缸发动机的发火顺序应注意使连续作功的两缸相距尽可能远,以减轻主轴承的载荷,同时避免可能发生的进气重叠现象。作功间隔应力求均匀,也就是说发动机在完成一个工作循环的曲轴转角内,每个汽缸都应发火作功一次,而且各缸发火的间隔时间以曲轴转角表示,称为发火间隔角。四行程发动机完成一个工作循环曲轴转两圈,其转角为720°,在曲轴转角720°内发动机的每个汽缸应该点火作功一次。且点火间隔角是均匀的,因此四行程发动机的点火间隔角为720°/i,(i为汽缸数目),即曲轴每转720°/i,就应有一缸作功,以保证发动机运转平稳。

(1)四缸四行程发动机的发火顺序和曲拐布置如图5-9-1所示。



图5-9-1 四缸发动机曲拐布置图

四缸四行程发动机的发火间隔角为720°/4=180°,曲轴每转半圈(180°)作功一次,四个缸的作功行程是交替进行的,并在720°内完成,因此,可使曲轴获得均匀的转速,工作平稳柔和。对于每一个汽缸来说,其工作过程和单缸机的工作过程完全相同,只不过是要求它按照一定的顺序工作,即为发动机的工作顺序,也叫作发动机的发火顺序。可见,多缸发动机的工作顺序(发火顺序)就是各缸完成同名行程的次序。四缸发动机四个曲拐布置在同一平面内。1,4缸在上,2,3缸在下,互相错开180°,其发火顺序的排列只有两种可能,即为1-3-4-2或为1-2-4-3,两种工作顺序的发动机工作循环表分别见表5-9-1和表5-9-2。

表5-9-1 点火顺序为1-3-4-2工作循环表

曲轴转角/(°)

第一缸

第二缸

第三缸

第四缸

0~180°

做功

排气

压缩

进气

180°~360°

排气

进气

做功

压缩

360°~540°

进气

压缩

排气

做功

540°~720°

压缩

做功

进气

排气



表5-9-2 点火顺序为1-2-4-3工作循环表

曲轴转角/(°)

第一缸

第二缸

第三缸

第四缸

0~180°

做功

压缩

排气

进气

180°~360°

排气

做功

进气

压缩

360°~540°

进气

排气

压缩

做功

540°~720°

压缩

进气

做功

排气

(2)四行程直列六缸发动机的发火顺序和曲拐布置如图5-9-2所示。

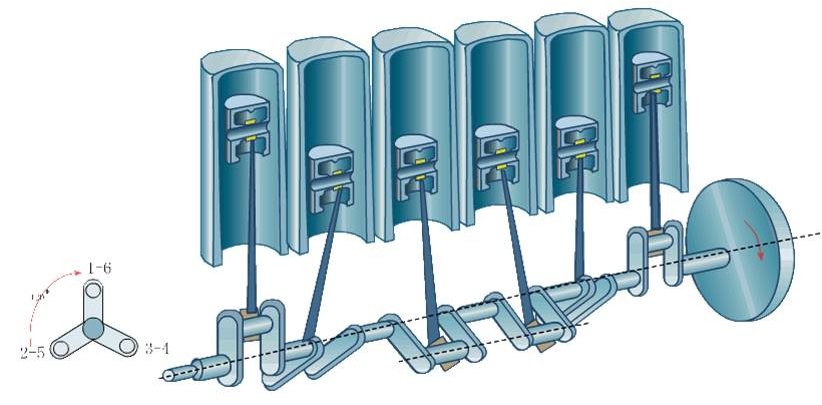

图5-9-2 六缸发动机曲拐布置图

四行程直列六缸发动机发火间隔角为 720°/6=120°,六个曲拐分别布置在三个平面内,一种发火顺序是1-5-3-6-2-4,国产汽车的六缸直列发动机都用这种,其工作循环表见表5-9-3。另一种发火顺序是1-4-2-6-3-5。

表5-9-3  点火顺序为1-5-3-6-2-4发动机工作循环表

曲轴转角/(°)

第一缸

第二缸

第三缸

第四缸

第五缸

第六缸

0~180°

60°

做功

排气

进气

做功

压缩

进气

120°

压缩

排气

180°

进气

做功

180°~360°

240°

排气

压缩

300°

做功

进气

360°

压缩

排气

360°~540°

420°

进气

做功

480°

排气

压缩

540°

做功

进气

540°~720°

600°

压缩

排气

660°

进气

做功

720°

排气

压缩

(3)四行程V型八缸发动机的发火顺序和曲拐布置

四行程V型八缸发动机的发火间隔角为720°/8=90°,V型发动机左右两列中对应的一对连杆共用一个曲拐,所以V型八缸发动机只有四个曲拐(图5-9-3)。曲拐布置可以与四缸发动机相同,四个曲拐布置在同一平面内,也可以布置在两个互相错开90°的平面内,使发动机得到更好地平衡。发火顺序为1-8-4-3-6-5-7-2。其工作循环表见表5-9-4。

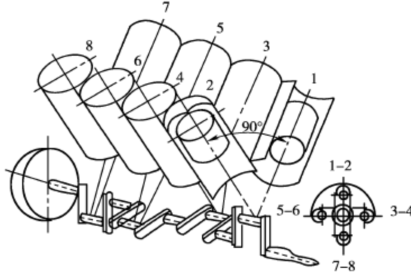

图5-9-3 八缸发动机曲拐布置图

表5-9-4  点火顺序为1-8-4-3-6-5-7-2发动机工作循环表

曲轴转角/(°)

第一缸

第二缸

第三缸

第四缸

第五缸

第六缸

第七缸

第八缸

0~180°

90°

做功

做功

进气

压缩

排气

进气

排气

压缩

180°

排气

压缩

进气

做功

180°~360°

270°

排气

做功

压缩

进气

360°

进气

做功

压缩

排气

360°~540°

450°

进气

排气

做功

压缩

540°

压缩

排气

做功

进气

540°~720°

630°

压缩

进气

排气

做功

720°

做功

进气

排气

压缩
