一、配气相位

配气相位是指用曲轴转角表示进、排气门开闭时刻，以及开启持续时间。图4-7-1是用曲轴转角绘制的配气相位图。

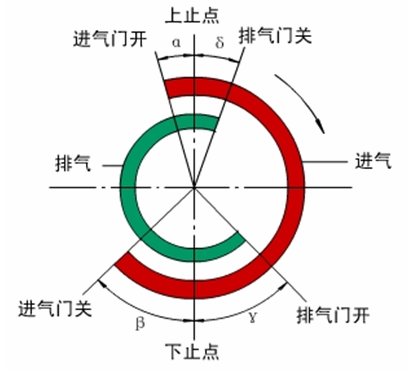

图4-7-1 配气相位图

在介绍四冲程发动机工作原理时，简单的把进、排气过程分别看作是在活塞的一个行程及曲轴转动180°内完成的，而实际发动机高速工作过程中，每个工作冲程经历的时间非常短，为了改善换气过程，气门的开启和关闭时刻已不再上下止点处，采用提前打开和迟后关闭的办法来延长进、排气时间。使发动机的实际进、排气行程所对应的曲轴转角均大于180°

1.进气门配气相位

如图4-7-1中红色条柱所示，发动机的进气门是在排气行程接近终了，活塞到达上止点之前打开的，即曲轴转到离曲拐的上止点位置还差一个角度α时，进气门已经打开，从进气门开始打开到活塞达到排气行程上止点对应的曲轴转角，称为进气提前角，用α表示。汽车发动机的进气提前角一般为10°～30°。

进气门开启的目的，是为了保证进气行程开始时进气门已打开，减小进气阻力，使新鲜气体能顺利地冲入气缸，能够使混合气进入的更多一些。

进气行程活塞到达下止点后，进气门并没有马上关闭，直到活塞过了下止点后又重新上行，即曲轴转到超过曲拐下止点位置以后一个角度β时，进气门才关闭。从活塞位于进气行程下止点起，到进气门关闭所对应的曲轴转角称为进气门迟闭角，用β表示。发动机的进气门迟闭角一般为40°～80°。

进气门晚关的目的，主要是利用进气行程终了时气缸内压力仍低于大气压力所形成的压力差，再加上气流惯性，仍能够多进一部分空气。

这样由于进气门早开晚关，整个进气行程持续时间相当于曲轴转角的180°+α+β。

2.排气门配气相位

如图4-7-1中绿色条柱所示，发动机的排气门是在作功行程接近终了，活塞还未到达下止点之前打开的，从排气门开始打开到活塞到达作功行程下止点对应的曲轴转角，称为排气提前角，用γ表示。汽车发动机的排气提前角一般为40°～80°。

排气提前开启的原因是：当作功行程的活塞接近下止点时，气缸内的气体虽有0.3～0.4MPa的压力，但就活塞作功而言，作用不大，这时若稍微打开排气门，大部分废气在此压力作用下可迅速自缸内排出；当活塞到下止点时，气缸内压力已大大下降（约为0.115MPa），这时排气门的开度进一步增加，从而减少了活塞上行时的排气阻力，高温废气迅速排出，还可以防止发动机过热。

经过整个排气行程，活塞到达排气上止点后又下行一定的曲轴转角，排气门才关闭。从活塞位于排气行程上止点起，到排气门完全关闭时所对应的曲轴转角，称为排气门迟闭角，用δ表示。发动机的排气迟闭角一般为10°～30°。这样，整个排气过程中，排气门开启持续时间的曲轴转角，即排气持续角为180°+γ+δ。

排气门晚关的目的：由于活塞到达上止点时，气缸内的压力仍高于大气压，且废气气流有一定的惯性，适当延迟排气门关闭时刻可以利用此压力和气流惯性使废气排出的更干净一些。

3.气门的重叠

由于进气门在上止点前开启，而排气门在上止点后关闭，这就出现了在上止点附近，同一段时间内，进、排气门同时开启，进气道、燃烧室、排气道三者出现了沟通现象，在此情况下，进、排气门都处于同时开启现象，称为气门重叠角。气门重叠期间进、排气门的开度均比较小，且由于进气气流和排气气流的惯性较大，短时间内不会改变流向，因而只要气门重叠角选择适当，就不会出现废气倒流进入进气管和新鲜气体随同排出的问题。若选择不当，重叠角过大，发动机小负荷运转时则会出现上述问题，致使发动机换气质量下降。

合理的配气相位由制造厂家根据发动机的结构和性能要求的不同，通过反复试验来确定。
