任务2.16 SCBZTK59左端轮廓及外圆槽与螺纹加工

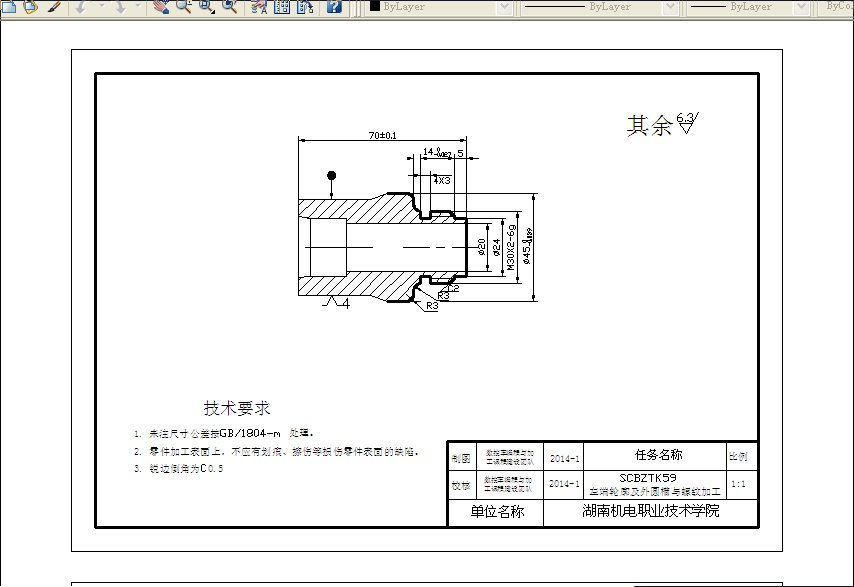

依本任务图纸要求，完成SCBZTK59左端轮廓及外圆槽加工，即图纸中的粗实线轮廓部分，材料为塑料棒或锻件，任务图纸如下：

 1、零件加工视频

 2、零件加工程序（华中系统）

O0001

M03 S800

G95 T0101

G00 X52 Z2

G71 U1.5 R0.5 P1 Q2 X1 Z0 F0.2

N1 G01 X24 Z0 F0.1

Z-5

X26

X30 Z-7

Z-19

G02 X36 Z-22 R3

G01 X39

G03 X45 Z-25 R3

N2 G01 X52

G00 X100 Z100

T0202(Q)

M03 S368

G00 X32 Z-19

G01 X24 F0.08

G00 X100

Z100

T0303

M03 S500

G00 X32 Z-3

G82 X29.2 Z-15.5 F2

X28.6

X28.1

X27.7

X27.4

G00 X100 Z100

M30

 1、校本教材：参考第24-36页

 2、网络资源

（1）参考图书

外螺纹加工—主轴端

（2）参考网址

精品课：http://resource.jingpinke.com/

爱课程：http://www.icourses.cn/jpk/searchCoursesbyMulti.action

数控技术网： http://www.shukong123.com/

数控网：http://www.shukongwang.com/

我要自学网：http://www.51zxw.net/

（3）拓展知识

附录三数控技能大赛模拟训练

 3、论文

虚拟数控车削交互式编程系统的研究
