1、依数控车床操作要求，在数控车床上完成建立程序、主轴启动、移动工作台等空车操作；

2、依建立工件系的操作步骤，完成外圆车刀的对刀操作。

 1、空车操作视频

 2、外圆车刀对刀视频

 3、建立外圆车刀工件坐标系步骤

①  将刀具及工件安装好，注要安装刀具时，刀尖点要与工件回转中心等高。

②  起动主轴，转速600转，在手轮方式，选择Z轴，摇动手轮手柄，将刀具沿A表面切削，在Z轴不动的情况下沿X轴正向退出刀具，并且停止主轴旋转；单击设置按钮，刀具偏置 ，进入刀具偏置显示界面，使用翻页按钮，将光标移到相应刀具序号处，如001处，选择Z轴偏置，按回车键。

③  输入0，按回车键，即建立Z轴零点。

④  起动主轴，转速600转，在手轮方式，选择X轴，摇动手轮手柄，使刀具沿B表面切削，在X轴不动的情况下，沿Z轴正向退出刀具，并且停止主轴旋转，并测量工件直径，记下测量值，例如42.56mm。

⑤  单击设置按钮，刀具偏置，将光标移到相应刀具序号处，如001处，按回车键。

⑥  依次键入42.56，按回车键，即建立X轴零点。

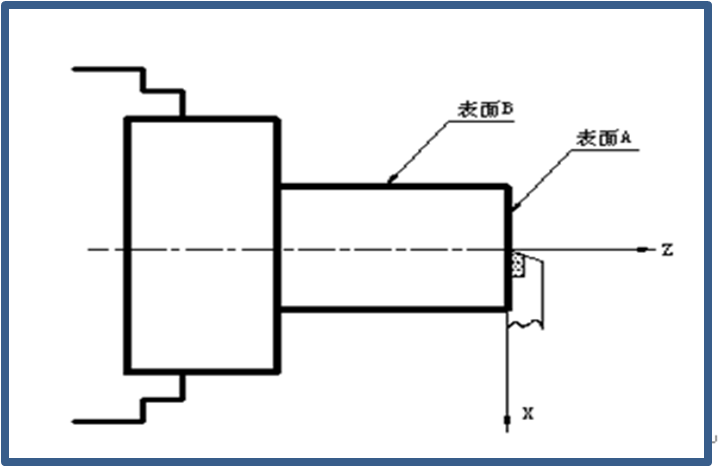

⑦  外圆车刀建立工件坐标系后的X0、Z0点图1所示。

图1
