任务1.3  带法兰电缆输出轴零件左端外圆柱面加工及钻孔

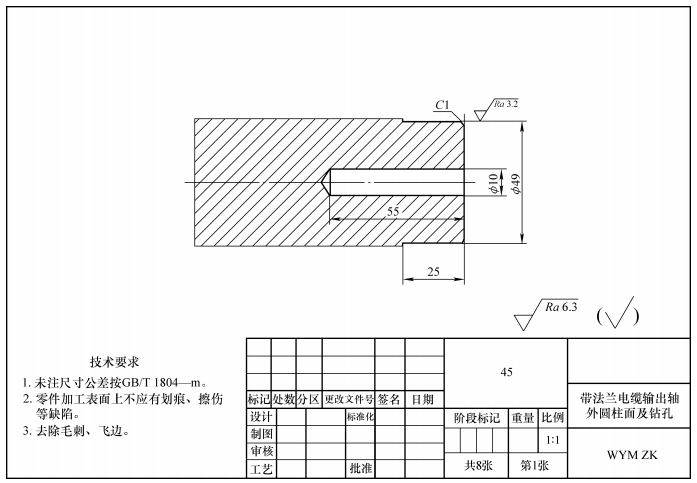

依本任务零件图纸要求，进行编写加工程序，在数控车床上完成本任务图纸中粗实线部分轮廓的零件加工，包括外圆柱面和内孔，材料为塑料棒或锻件,任务图纸如下:

 1、左端外圆柱面加工及钻孔视频

 2、数控车床编程基本格式

（1）数控程序结构：一个完整数控程序由程序名、程序内容、程序结束三部分组成。

① 程序名：程序名即为程序的开始部分，作为程序的开始标记，供在数控装置存储器中的程序目录中查找、调用。程序名由地址码和四位编号数字组成。如表6中的地址码O和编号数字1256，组成程序名1256，编号数字是任意四位数字。

② 程序内容：程序内容是整个程序的主要部分，它由若干程序段组成，每个程序段由若干个字组成。每个字是由地址码和若干个数字组成。在程序中编程指令的最小单位是字。程序内容主要用来控制数控机床依给定加工程序轨迹自动完成零件加工。

③ 程序结束：程序结束一般用辅助功能代码M02（程序结束）或M30（程序结束，返回程序头）来给定。

例如：O1256； 程序名为1256

M03 S800；    主轴正转  转速800r/min
   T0102；       T是刀具给定指令，01是刀具号，02是刀补号
   G99/G98；     进给单位给定指令，G99表示mm/r，G98表示m/min
   G00 X42 Z2；  刀具快速定位至X42 Z2位置
   G01 X38 F0.2；直线插补（切削）至X38位置
   G01 X38 Z-20；直线插补（切削）至X38 Z-20位置
   G00 X100；    快速退刀至X100位置
   G00 Z100；    快速退刀至Z100位置
   M30；        程序结束并返回到程序头

（2）程序段格式

程序段格式是指一个程序段中的字、字符和数据的书写规则。目前常用的是字地址可变程序段格式。它由语句号字、数据字和程序段结束符组成。每个字的字首是一个英文字母，称为字地址码。

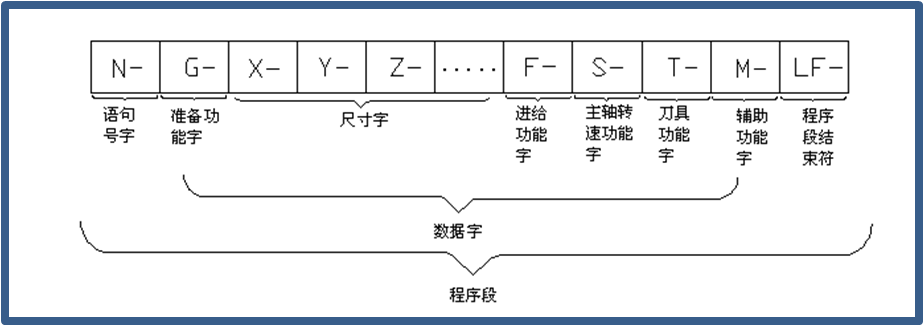

① 字地址码可变程序段格式如图1：

                                    图1  字地址码可变程序段格式

② 字地址码可变程序段格式的特点如下：

a 程序段中各字的先后排列顺序并不严格，不需要的字以及与上一程序段相同的续效字可以省略。
   b 数据的位数可多可少。
   c 程序简短、直观、不易出错，因而得到广泛应用。

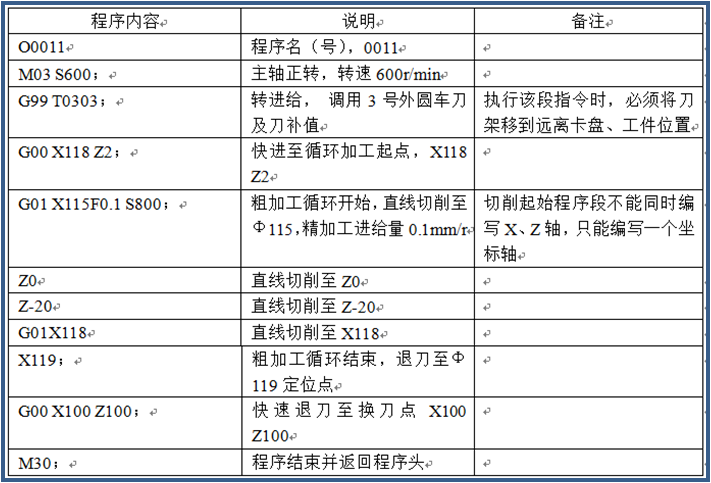

 3、带法兰电缆输出轴右端加工参考程序

 4、带法兰电缆输出轴右端实物图

 1、校本教材：详见第5-8页

 2、网络资源：

（1）参考图书

外圆柱面加工

（2）参考网址

精品课：http://resource.jingpinke.com/

爱课程：http://www.icourses.cn/jpk/searchCoursesbyMulti.action

数控技术网： http://www.shukong123.com/

数控网：http://www.shukongwang.com/

我要自学网：http://www.51zxw.net/

（3）拓展知识

 3、论文

数控车床加工中刀具半径补偿的应用
