任务1.4 台阶轴及圆弧加工
依本任务图纸要求，完成图纸中零件的粗实线轮廓部分加工，材料为塑料棒或锻件，任务图纸如下：
1、台阶轴及圆弧加工视频
2、加工带法兰电缆输出轴右端新增编程指令及含义：

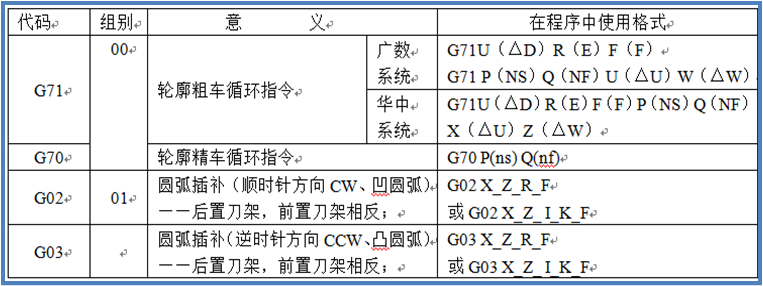

表1 数控车床G功能代码列表
数控车床轮廓循环编程指令格式及代码含义：
1）轮廓粗车循环编程指令格式：
G71——外径、内径粗加工循环指令
G71指令将工件切削至精加工之前尺寸，精加工前形状及粗加工刀具路径由系统根据精加工尺寸自动设定。G71指令程序段内要指定精加工的程序段顺序号，精加工余量，粗加工每次背吃刀量、F功能、S功能、T功能等。
指令格式：
G71 U（ΔD） R（E） F__ S__ T__
G71 Pns Qnf UΔu WΔw
ns
F__
S__
T__
nf
式中 ΔD——背吃刀量；
E——X向退刀量；
ns——精加工程序第一个程序段的序号；
nf——精加工程序最后一个程序段的序号；
Δu——X轴方向精加工余量（直径值）；
Δw——Z轴方向精加工余量；
G71后面的F、S、T代码所赋的值，只在G71程序段中有效，即粗加工循环中有效。在ns 与nf之间或G70后的F、S、T代码所赋的值，则在精加工循环中有效。
2）轮廓精车循环编程指令格式：
指令格式：G70 Pns Qnf
式中 ns——精加工程序第一个程序段的序号；
nf——精加工程序最后一个程序段的序号；
G70是执行G71粗加工循环指令后的精加工程序段循环
3）G02/G03 X_Z_R_F 或G02/G03 X_Z_ I_K_F
式中X、Z表示圆弧终点坐标值；R表示圆弧半径；I、K为圆心坐标表示方法，以圆心在X、Z轴两方向相对于圆弧起点的相对坐标来表示圆心坐标的方式；F表示进给量；

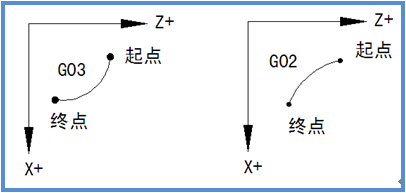

4）、数控车床中G02与G03的方向判别见下图（前置刀架）

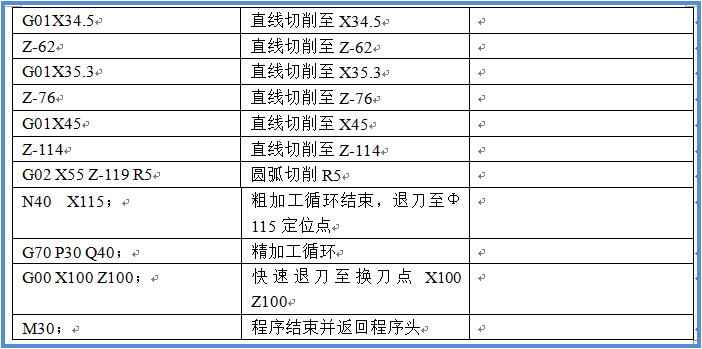

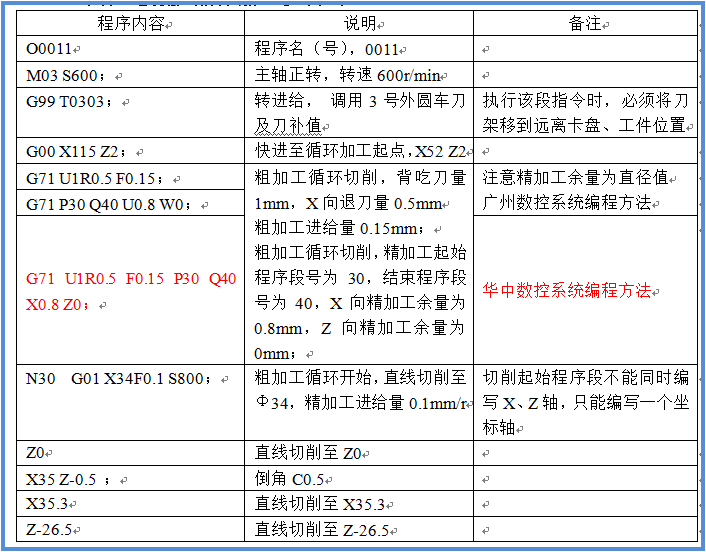

3、带法兰电缆输出轴右端加工参考程序
