任务五:外圆槽加工
  • 1
  • 2 企业工程师评价

任务1.5  零件外圆槽加工

依本任务图纸要求,完成零件外圆槽加工,即图纸中的粗实线轮廓部分,材料为塑料棒或锻件,任务图纸如下:

 1、右端外圆槽加工视频(华中数控系统)


 2、完成切槽刀的对刀操作——详见子目录1.5.1

 3、编写外圆槽加工程序

(1)加工带法兰电缆输出轴右端外圆槽新增编程指令及含义:

表1  数控车床(GSK980TA)G功能代码列表

代码组别含义在程序中使用格式
G7500径向切槽循环指令

G75 R(r)

G75 X(d)Z(z)P(p)Q(q)F(f)

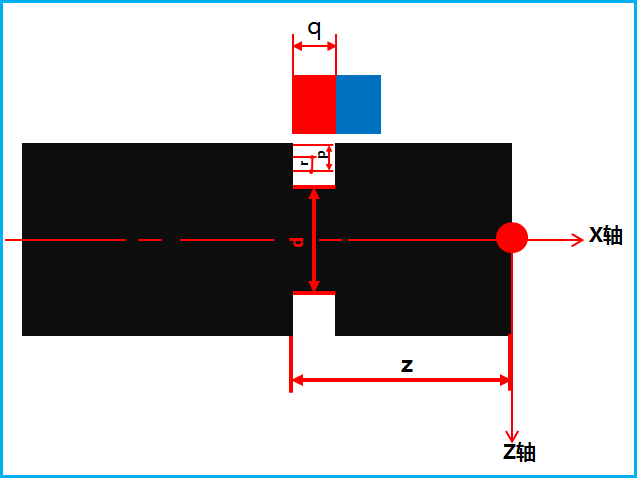

 指令格式及含义(参考右图)

G75 R(r)

G75 X(d) Z(z) P(p) Q(q) F(f)

其中:

r:表示完成一次进刀切削后径向退刀量(半径值,单位:mm).

d:表示槽底直径值(直径值,单位:mm).

z:表示槽Z轴坐标值(单位:mm).

p:表示径向一次进刀量(半径值,单位:um).

q:表示轴向退刀量(单位:um).

f:表示进给量(单位:mm/r).

走刀轨迹

G75走刀轨迹为轴向进刀循环且径向断续切削循环,从起点径向进给、回退、再进给……直至切削至与切削终点X轴坐标相同的位置,然后径向退刀、轴向回退至与起点X轴坐标相同的位置,完成一次径向切削循环;轴向再次进刀后,进行下一次径向切削循环;


(2)带法兰电缆输出轴外圆槽加工参考程序

  程序内容  说明  备注
  O0002
程序名(号),0002

  M03 S350;
主轴正转,转速350r/min

  G99 T0202;
转进给,调用2号切槽车刀及刀补值,刀头宽为4mm
执行该段指令时,必须将刀架移到远离卡盘、工件位置
  G00 X36 Z-61;
快进至加工起点,X36 Z-61

  G75 R0.5
切槽循环开始,退刀量是0.5mm
P、Q后所跟数值以um为单位,先切Z-61处外圆槽

广州数控系统

 G75 X23 Z-61 P500 Q0 F0.1
槽底直径为Φ23mm,Z轴的终点坐标是Z-61mm,X向每次径向进刀量是0.5mm,Z向退刀量是0mm,进给量为0.1mm/r
  G75X23R0.5Q1F0.1
槽底直径X为Φ23,Z轴的终点坐标是Z-61,X向每次径向进刀量是1mm,退刀量是0.5mm,进给量为0.1mm/r

华中数控系统

  G00 X26 Z-15.5;
定位到Z-15.5位置,准备切Φ26mm的槽

  G75 R0.5
 切槽循环开始,退刀量是0.5mm



广州数控系统


 G75X21Z-15.5 P500 Q0F0.1
槽底直径X为Φ21mm,Z轴的终点坐标是Z-15.5mm,X向每次径向进刀量是0.5mm,Z向退刀量是0mm,进给量为0.1mm/r。
 P、Q后所跟数值以um为单位,加工Z-15.5mm处外圆槽
  G75X21R0.5Q1F0.1
槽底直径X为Φ34mm,Z轴的终点坐标是Z-15.5mm,X向每次径向进刀量是1mm,退刀量是0.5mm。进给量为0.1mm/r。



华中数控系统

  G00 X100;
快退刀至安全位置X100mm处

  Z100;
快退刀至安全位Z100 mm处

  M30;
 程序结束,光标返回程序头

 4、自动运行机床完成加工操作视频


 1、校本教材(详见第28-34页)

 2、网络资源

(1)参考图书

任务一槽类零件的基础知识

(2)参考网址

精品课:http://resource.jingpinke.com/

爱课程:http://www.icourses.cn/jpk/searchCoursesbyMulti.action

数控技术网: http://www.shukong123.com/

数控网:http://www.shukongwang.com/

我要自学网:http://www.51zxw.net/

(3)拓展知识


(4)企业评价


 3、论文

子程序在数控车加工槽中的应用探索
