任务二 机器人数显电源方案选择

(一)教学视频

(二)教学课件


(三)教学内容

1)根据需求绘制功能框图

据设计指标要求可知,直流稳压电源的工作能源取自220V市电,经过处理后输出为+3+15V,要求连续可调的直流电压,当市电电压或负载变化时,其电压能保持稳定输出,电源基本功能框图如图2.1所示。



                         图2.1 电源基本功能框图

2)根据功能框图绘制组成框图

由图2.1可知,使输出电源在输入电压或负载变化时保持电压基本不变,电路应当具有变压、整流、滤波、稳压功能,且该电源设计要求需具有过流、过压保护和4位电压数字显示功能,所以还应增加保护电路和显示电路。因此,该直流稳压电源的系统组成方框包含如图2.2所示电路模块。

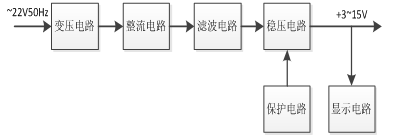

2.2 直流稳压电源的系统组成框

电源的设计指标和直流稳压电源的系统组成方框可知,该电源可以分为模拟电路和数字电路两个大的部分分别进行设计,模拟电路部分包括变压电路、整流电路、滤波电路、稳压电路和保护电路等,数字电路部分包括AD转换电路、数字显示电路部分等。
