（1）NI Multisim简介
Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies简称IIT公司)推出的以Windows为基础的仿真工具，原名EWB。
IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。
1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim(多功能仿真软件)，专用于电路级仿真。
IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，如图1.1所示，已经有Multisim2001、 Multisim7-14。
图1.1 NI Multisim软件
Multisim具有一个非常大的元件数据库，具有丰富的仿真分析能力，适用于板级的模拟/数字电路板的设计工作。
它包含电路原理图的图形输入、电路硬件描述语言输入、全部数模Spice仿真、FPGA/CPLD综合、RF设计能力和后处理能力，还可以进行从原理图到PCB布线工具包的无缝数据传输等。Multisim系列软件主要由以下几部分组成：
² Multisim： 电路仿真设计模块
² Ultiboard：PCB设计软件
² Ultiroute： 布线引擎
² Commsim：通信电路分析与设计模块
4个部分相互独立，可以分别使用。Multisim系列软件能完成从电路的仿真设计到电路板图生成的全过程。
4个模块均有增强专业版（Power Professional）、专业版（Professional）、个人版（Personal）、教育版（Education）、学生版（Student）和演示版（Demo），各版本的功能和价格有明显差异。
（2）NI Multisim的特点与优势
1）Multisim的特点
² 以软件的方法虚拟电子与电工元器件、仪器和仪表，实现电路仿真。
² 有丰富的电路元器件，同时可新建与扩充元件库。
² 虚拟测试仪器仪表种类齐全。
² 具有较详细的电路分析功能。
² 可以设计、测试和演示各种电子电路，包括电工学、模拟电路、数字、电路、射频电路及微控制器和接口电路等。
² 还支持Protel、PSpice等软件之间的文件接口，支持VHDL和VerilogHDL语言的电路仿真与设计。
2）Multisim的优势
² 操作界面直观易用
² 大量元器件库，3D元件库；
² 虚拟仪器表种仪类齐全，
² 分析方法完备
² 可调用LabVIEW虚拟仪器（自定义）
² 强大的Help 功能，包括软件本身的操作说明、各种元器件功能说明。
（3）Multisim12的安装

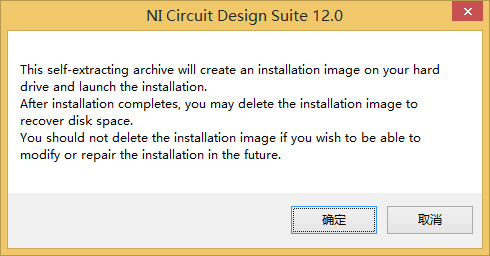

1打开安装文件夹，双击运行NI_Circuit_Design_Suite_12.0.exe文件,弹出如图1.2所示自解压提示对话框。
图1.2 软件自解压提示

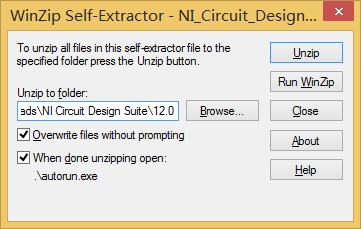

2选择“确定”后，出现图1.3所示解压对话框，默认解压和安装路径为C:\National Instruments Downloads\NI Circuit Design Suite\12.0，点击“Browse”修改路径,选择“Unzip”进行解压。
注：网上下载的破解版路径最好不要放在C盘,也不要出现中文，否则容易出错！
图1.3 解压对话框
3等待压缩完成，出现图1.4压缩完成提示对话框，选择“确定”。
图1.4 压缩完成提示

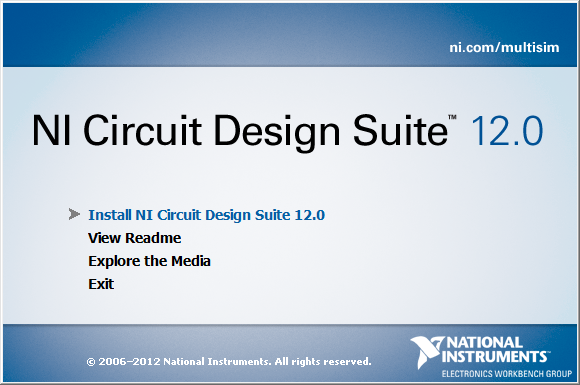

4解压后系统将自动进入安装界面(或手动运行C:\National Instruments Downloads\NI Circuit Design Suite\12.0\autorun.exe),如图1.5所示。
图1.5 Multisim12安装界面

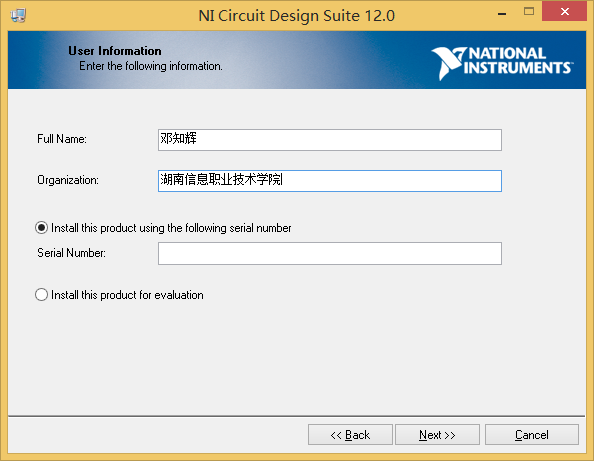

5选择“Install NI Circuit Design Suite 12.0”进行安装，接着会提示输入用户信息和序列号，如图1.6所示。序列号择选“Install this product using the following serial number”，在“Serial Number”处输入序列号。
注：破解版的序列号一般网上的注册机下载。
图1.6 用户信息及序列号输入

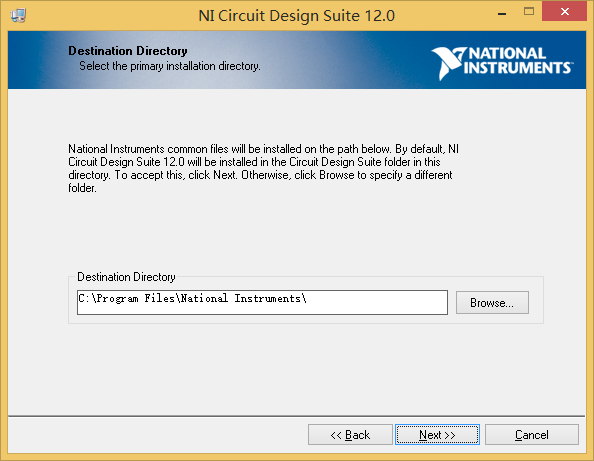

6 单击“Next”，出现图1.7所示安装目录对话框，一般默认即可。
图1.7 安装目录对话框

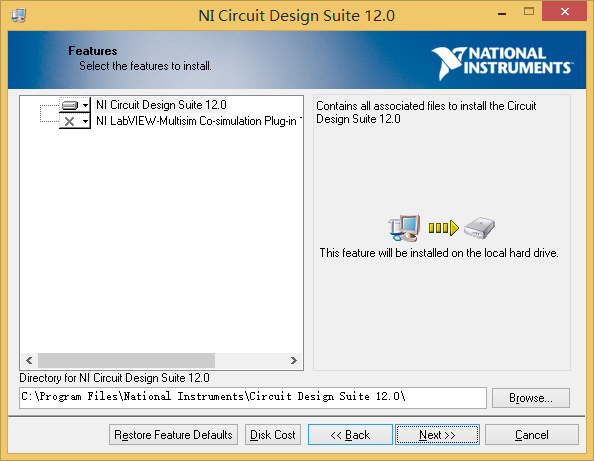

7单击“Next”，出现图1.8所示自定义功能安装对话框，默认选择“NI Circuit Design Suite12.0”,可选择安装“NI LabVIEW-Multisim”。
图1.8 自定义功能安装对话框

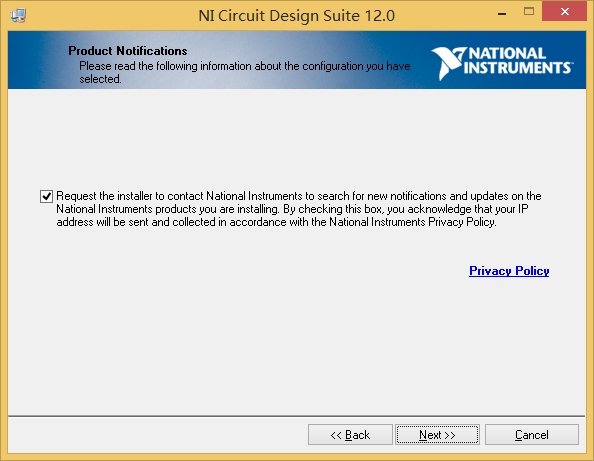

8单击“Next”，出现图1.9所示产品通知对话框，点击“Privacy Policy”,可在线查看该产品相关特点等信息。
图1.9 产品通知对话框

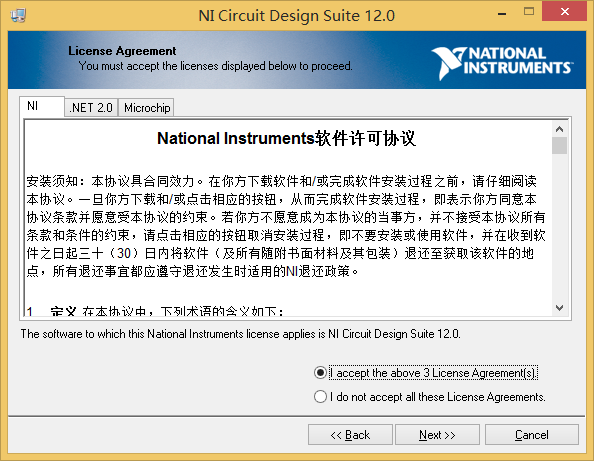

9单击“Next”，出现图1.10所示许可协议对话框，选择“I accept the above 3 License Agreement”同意。
图1.10 许可协议对话框

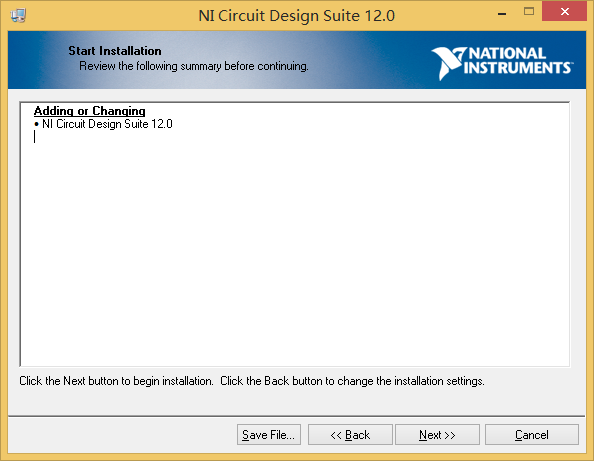

10单击“Next”，出现图1.11所示准备安装内容提示对话框。
图1.11 开始安装内容提示对话框

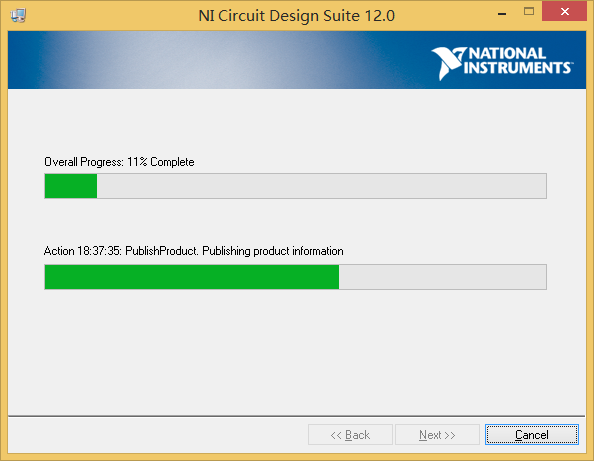

11.单击“Next”，出现图1.12所示安装进度显示对话框。
图1.12 所示安装进度显示对话框

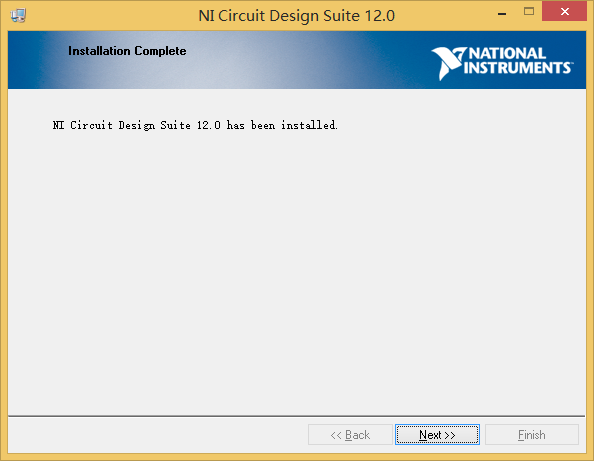

12等待如图1.13所示安装结束提示对话框，单击“Next”结束安装。
图1.13 安装结束提示对话框

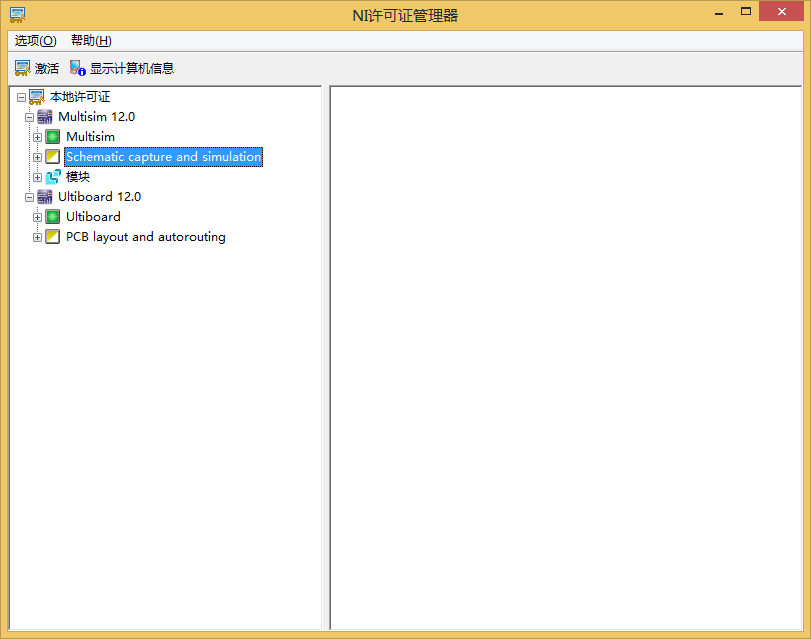

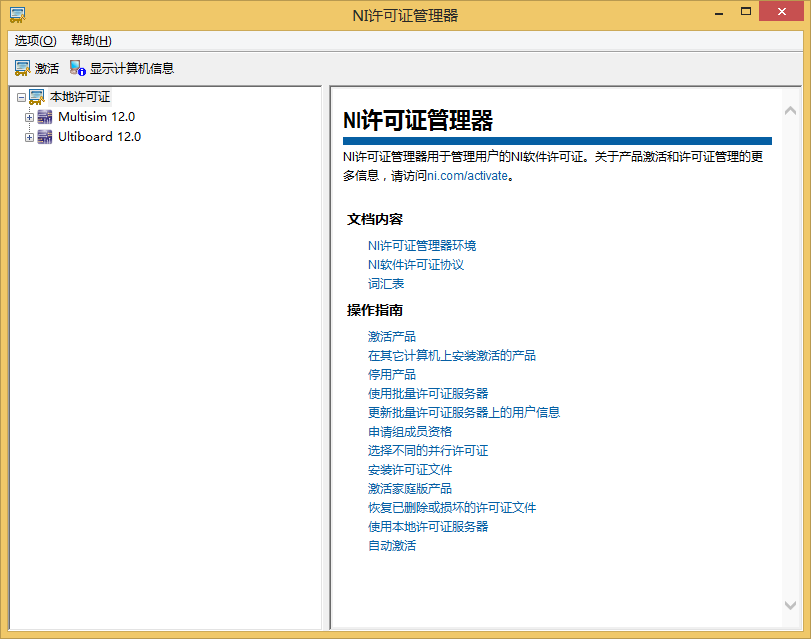

13注册：运行“开始/National Instruments/NI License Manager”，现出如图1.14所示NI许可证管理器。
图1.14 NI许可证管理器

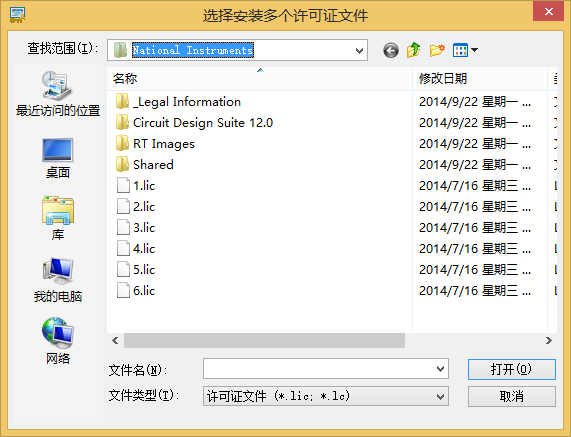

14选择菜单“选项/安装许可证文件”,弹出图1.15所示对话框，选择许可证保存的目录和文件，打开进行破解。
图1.15 许可证安装目录对话框
15许可证安装完成后，可在NI许可证管理器左侧栏查看是否成功，如图1.16所示。
图1.16 NI许可证安装查看
16安装完成后，如果左边名称方框图标显示为绿色，即已安装成成功，关闭对话框即可。如果为黄色或灰色，则为安装失败，需重新进行安装。
（4）multisim12.0的主窗口

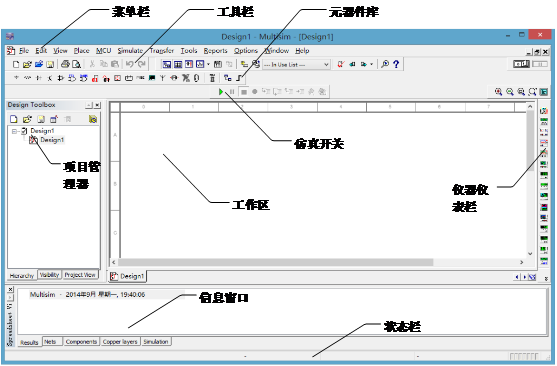

点击“开始/National Instruments/Multisim12.0”，现出如图1.17所示Multisim12.0主窗口界面。
图1.17 Multisim12.0主界面
1）Multisim 12.0的菜单栏
Multisim12.0有12个主菜单，如图1.18所示，菜单中提供了本软件几乎所有的功能命令。
图1.18 Multisim12.0主菜单栏
从左至右为：File（文件）、Edit（编辑）、View（视图）、Place（放置）、MCU（单片机）、Simulate（仿真）、Transfer（文件输出）、Tools（工具）、Reports（报告）、Options（选项）、Window（窗口）和Help（帮助）。
2）multisim12.0 的工具栏
Multisim12.0的工具栏的如图1.19所示。
图1.19 Multisim12.0工具栏
3）multisim12.0 的元器件库

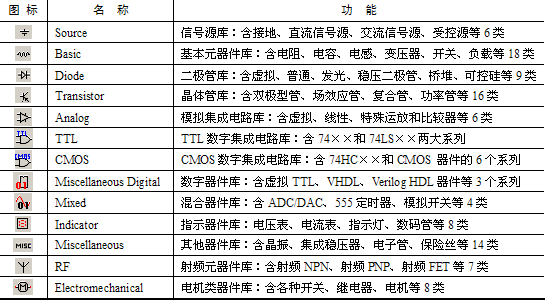

multisim提供了丰富的元器件库，元器件库图标栏如表1.1所示。
图1.1 multisim12.0元器件库图标栏
4）multisim12.0的仪器仪表库

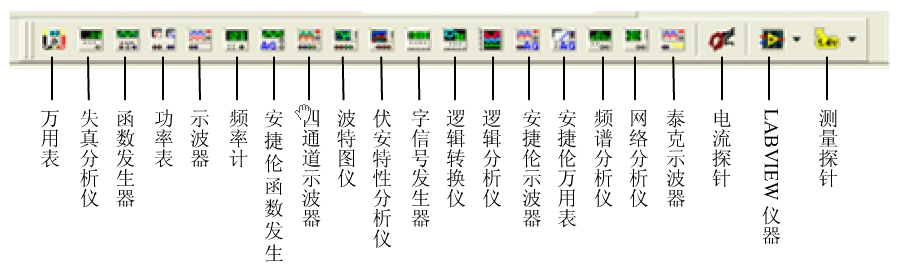

仪器仪表库的图标及功能如图1.20所示。
图1.20 multisim12.0仪器仪表库
