任务四 数显模块技术参数与功能测试

（一）教学视频

（二）教学课件


（三）教学内容

通过Proteus软件对该数显电路进行仿真，对输出电压显示情况进行测试，以验证电路是否达到设计要求，以及工作的可靠性和准确性。

² 设置TC7107、数码管工作电压为5V，基准电压值为10V。

² 双击电源终端符号,在“Edit Terminal Label”对话框内的“String”文本框中对电源值进行修改,使输入在一定范围内发生改变。

² 运行仿真:单击图标“”（Run）按钮，运行仿真系统，观察在输入不同电压情况下的输出显示值。如图5.33所示。

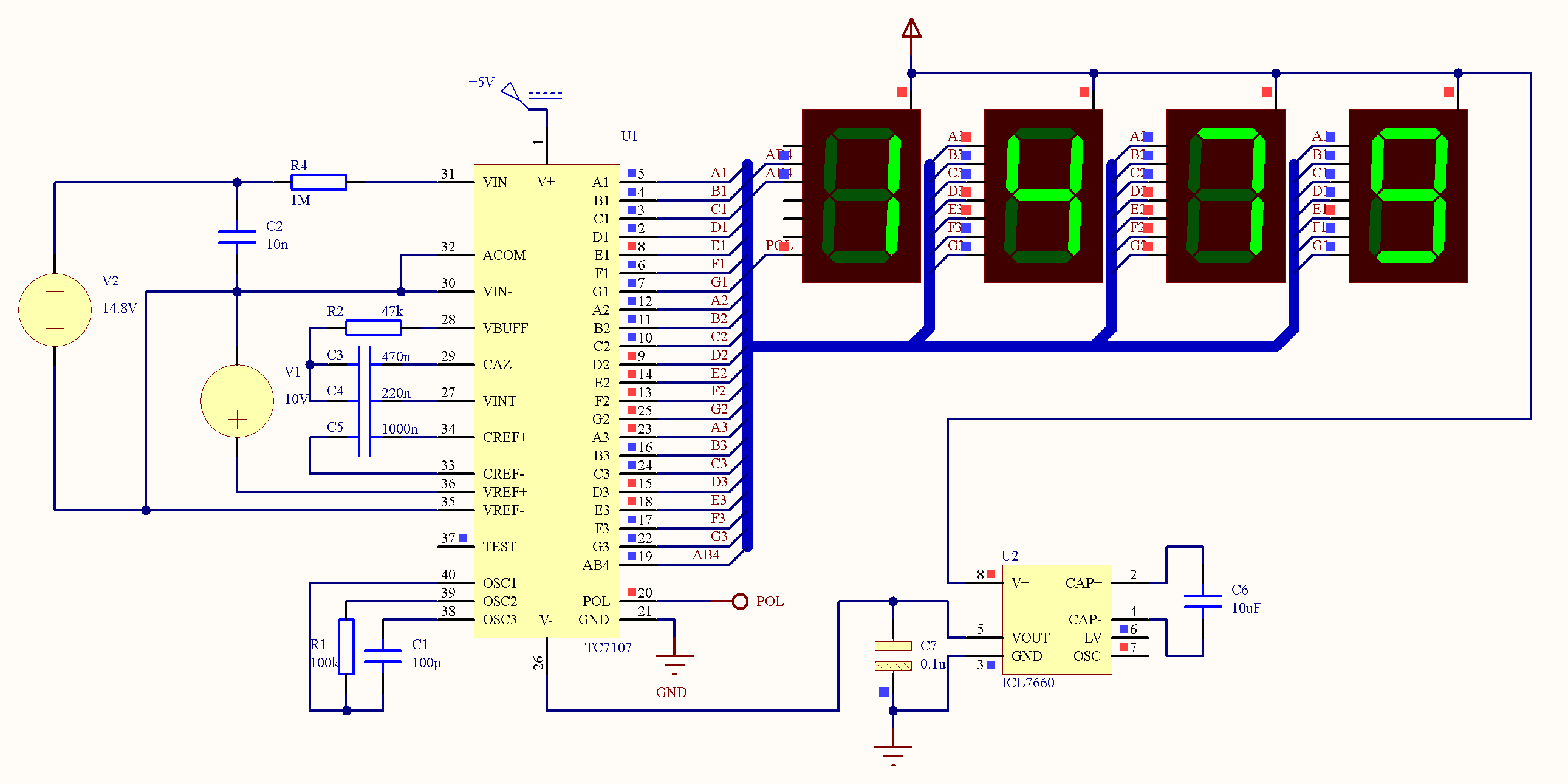

图5.33 数显电路仿真图

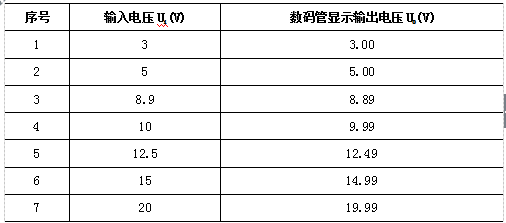

² 记录仿真结果如表5.4所示。

            表5.4电路输入输出电压测试结果表
