（1）过压保护电路

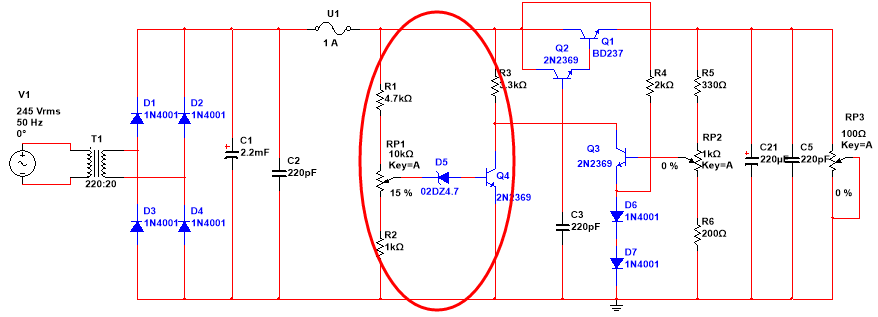

为提高电源的自我保护性，当输入电压超过220V+10%时，电路将停止工作和电压输出，过压保护电路如图3.19所示。

图3.19 过压保护电路

工作原理：将整流滤波后的电压取样与基准电压进行比较，如果取样电压低于基准电压，稳压二极管电流较小，即三极管基极电流较小，三极管处于截止状态，集电极与发射极之间等同开路状态，电路后级电路不受影响，能正常工作；如果取样电压高于基准电压，使稳压二极管的反向电流和三极管的基极电流迅速增大，而三极管很快进入饱和状态，集电极电位为0，进入过压保护状态，输出电压为0。

电路取值：

稳压管：基准电压可用稳压二极管，稳压二极管可以采用2V-20V均可，但我们一般取中间值适当偏小，我们选用5.1V的稳压二极管，查看其参数可知，其反向工作电流为20mA。

分压电阻：为减轻前级电路负担，取样电路电阻应尽量大些，且当取样电路调到最高电压时，其电流应尽量小于或等于稳压二极反向工作电流。所以有：

取支路总电阻为15K左右。

则：

为使电路可调节性更宽，可选择为2K/0.25W的电阻或去掉不要；可取2K/0.25W的电阻，可取10K的精密可调电位器。

三极管：

当三极管处于饱和状态时：

所以，同样可选9013：极限参数25V/0.5A/0.625W，放大倍数64－300；也可选2N2369，40V/0.5A/0.3W。

（2）过流保护电路

设计指标要求：当超出最大输出电流20%时立即截流保护，即过流保护启动电流：

较简单的做法是，在滤波电路后极串联一个保险管，当输出电流超过要求时，保险管可以起到电路保护作用。

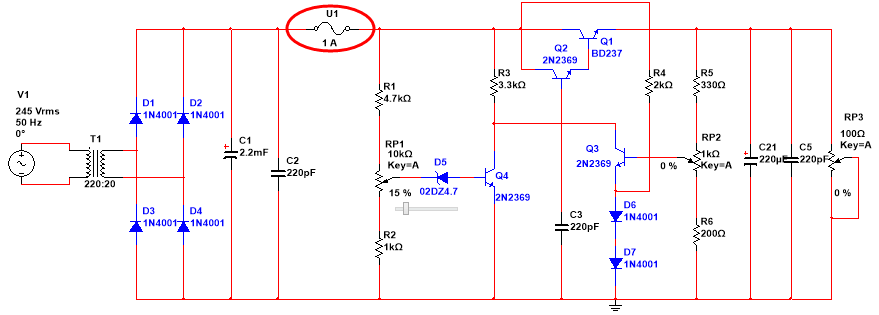

考虑电源电路内部本身消耗电流为40mA，电路串联的保险管正好可以选择1A的管子，如图3.20所示。

图3.20过流保护电路
