Question：到底什么是工业设计手绘？

    我们先来看看下面这些图：

图1 赵国斌作品

图2 沙沛作品

图3 尚龙勇作品

图4 朱峰作品

图5 徐克作品

图6 清水吉治作品

图7 刘传凯作品

图8 石上源作品

图9 Spencer Nugent作品

    工业设计手绘的定义：工业设计手绘是工业设计师在进行工业产品设计的设计创意阶段，构思、推敲和表达设计概念的一种方式，是把抽象的设计概念转化为具象的视觉设计的关键过程。它不受制于形式和风格，既可以使用传统手绘表现技法，也可以利用新的数字媒体（如iPad），以设计概念的沟通和传递为最终目的。

    【Who】工业设计师

    【When】设计创意阶段

    【Where】任何地点

    【What】工业产品

    【Why】构思、推敲和表达设计概念

    【How】传统手绘表现技法或者新的数字媒体

一、工业设计手绘与工业设计学习的关系

    工业设计手绘属于专业核心课，它是素描基础、设计素描、平面构成、色彩构成、立体构成等设计基础课的延续，又是后续学习三维建模、产品渲染、模型制作等课程的前提。

二、工业设计手绘与工业设计师的关系

    工业设计手绘是工业设计师的必备技能之一，工业设计师运用手绘可以非常有效的提升创意阶段的思维进程。同时，设计师具有良好的表达创意的手绘能力是与客户有效交流的重要技能。

三、工业设计手绘与工业设计活动的关系

    工业设计手绘是工业设计活动中的沟通工具。

（1）与自己沟通

    这一阶段的设计手绘被称为构思性草图或者概念性草图，其目的主要是记录自己的设计灵感以及快速推敲方案。设计师不用过多考虑产品的透视关系、明暗关系、细节设计、工具等，主要通过线稿来推敲出产品的大型，并通过数量和质量来产生大量的创意，不断地进行推敲和形变，并选定可以继续深入优化的方案。

（2）与设计团队沟通

    这一阶段的设计手绘被称为解释性草图，主要是对选定的草图方案进一步优化，可以简单上色、推敲出不同的角度、绘制产品的细节并赋予文字说明。解释性草图需要直观地展示自己的想法，让团队的设计师和工程师能看懂，减少设计理解的误差，所以设计草图一定要清晰且准确。只有透视正确、比例合理的草图才是真正有效的沟通工具。沟通过程中还需要对想法进行修改、整合和迭代，因此对手绘速度也有一定的要求。

（3）与大众沟通

    这一阶段的设计手绘被称为最终效果草图，目的是完美地展示最终的设计方案，包括向主管、客户和用户展示设计亮点、吸引眼球，提升设计方案的说服力。

    工业设计手绘作为如此重要的技能，那么我们该如何学习呢？

一、系统的学习方法——临、默、写、创

    【临】是指临摹他人的优秀作品。能够快速提炼出好的手绘技法和锻炼自己的审美。

    【默】是指默写临摹过的优秀手绘作品。目的在于增强个人记忆和对形体结构的理解，真正将他人的技法内化为自己的技法。“转角度”练习在这一阶段尤为重要。

    【写】写生优秀的产品图或者实物，通过手绘去探讨和理解产品的设计手法。这样不仅检验了表现技法的实践，而且也提升了产品造型能力。

    【创】根据设计需求，创作自己设计方案，通过手绘将设计概念表达出来。

二、反复的练习强化

    手绘技能并没有什么捷径可走，除了系统的学习方法之外，最重要的是乐趣和毅力，需要花大量的时间和精力去磨炼自己的技法，不断地提升和完善自己。

三、理解工业设计手绘的本质

    工业设计手绘是并不是艺术，而是一门技能，是可以通过系统的方法去学到的。另外，技能是为设计服务，通过设计手绘来表达真正的设计构思。

一、清水吉治（Shimizu Yoshiharu）

   清水吉治教授，是日本工业设计师、工业设计教育学者、马克笔手绘大师。1934年生于日本长野县，1959年毕业于金泽美术工艺大学产业美术学科工业设计专业，曾就职于富士通株式会社General工业设计部等，后去芬兰美术工艺大学和StudioNurmesniemi留学。清水吉治先生一直被国内外工业设计界公认为设计表现的权威，他的作品更是国内外高校工业设计专业学生临摹的范本。

    代表作：

    [1]《产品设计效果技法》（第2版），北京理工大学出版社，2013.

    [2]《产品设计草图》，清华大学出版社，2011.

    这些图的效果现在看来仍然非常惊艳，是非常有价值的优秀手绘作品，但是并不适合当代工业设计师的工作节奏和工作环境。

二、石上源（Sangwon Seok）

    石上源，韩国工业设计手绘表现技法大师，弘益大学工业美术大学院交通工具设计专业硕士，曾经担任和平汽车设计中心首席设计师。目前是韩国SKEREN设计工作室创始人，作品多次刊登CarbodyDesign。先后担任韩国理工大学、富川大学、启明大学等汽车及产品设计专业教师。常年在国际尤其是中韩两国从事汽车设计、产品设计及相关设计教育工作。

    代表作：

    [1]《产品设计手绘表现》，辽宁科学技术出版社，2018.

    [2]https://www.skerendesignschool.com/

    [3]http://www.skeren.co.kr/

三、刘传凯（Carl Liu）

   刘传凯，国际知名的华人设计师，在台湾长大，本科机械毕业。之后去美国最著名的工业设计学府Art Center留学。毕业后曾任职于Astro Studios、形意开物设计、摩托罗拉、英特尔、迪士尼、上海艺有道产品设计、BMW Designworks中国（上海）设计总监。长期在美国及中国大陆从事产品设计工作，现任职于小牛电动设计副总裁。

    代表作：

    [1]《产品创意设计—刘传凯的产品设计》，中国青年出版社，2005.

    [2]《产品创意设计2—创意产品设计案例解析》，中国青年出版社，2000.

    [3]http://www.carlliu.com/

四、Spencer Nugent

  Spencer Nugent，美国著名工业设计手绘大师，毕业于Brighan Young University。因为他导师的一句话，一个不会表达自己想法的人和没有想法的人其实没有什么区别（A person who cannot communicate their ideas is on the same plane as one who has no ideas），开始认识到设计表达的重要性并练习手绘。开创了自己的手绘网站Sketch-a-day，为全球设计师手绘交流和学习提供机会。

    代表作：

    [1]https://www.sketch-a-day.com/

一、线稿用笔

    不同工具绘制的产品效果各有不同。在绘制手绘线稿时，常用的工具有普通铅笔、彩色铅笔、圆珠笔、针管笔和签字笔、钢笔等。这些绘制工具最大特点就是线条的表现力很强，能够呈现出更加清晰的绘图效果。

（1）普通铅笔

    铅笔常用的传统铅笔和自动铅笔，铅笔的笔芯有软硬之分，可以根据自己的习惯和目的去选择。铅笔通常用于画草图或者起底稿。铅笔的用法和画素描方法类似。

（2）彩色铅笔（重点）

    彩色铅笔按照笔芯基材的不同，分为油性彩铅和水溶性彩铅。

    油性彩铅多为蜡基质，色彩丰富且鲜艳，不溶于水。笔芯硬度适中，线条准确干净，比较适合绘制形体、轮廓、线稿。由于其不溶于水，能更好地与马克笔配合使用。尽管彩铅有丰富的色彩，但通常进行工业设计手绘时，还是选择黑色或者蓝色。

    水溶性彩铅多为碳基质，具有水溶性，干画时和油性彩铅差不多，湿画时可达到类似水彩画效果。笔芯较软，上色层次丰富，比较适合刻画细节。但由于其溶于水且笔芯较软，所以画面容易显脏。尽管彩铅有丰富的色彩，但通常进行工业设计手绘时，还是选择黑色或者蓝色。

    推荐工具：辉柏嘉399（油性）、辉柏嘉499（水溶性）

（3）圆珠笔

    圆珠笔的特点是出水流畅，滚珠阻力小，使用起来手感极佳，易于表达物体细部，线条清晰、肯定、纤细、光滑，很适合线稿手绘表达。圆珠笔的表现力是最接近铅笔的，能通过对笔尖施加压力来控制线条轻重缓急。当然，圆珠笔常用的也是黑色或者蓝色。

    推荐工具：施德楼430F

（4）针管笔、签字笔和钢笔

    这三种笔性质类似，绘图画线时墨水速干，画出来的线条清晰、肯定、有力度，但不易修改，对绘图者的手绘能力有一定要求。其最大的优势在于墨水不溶于马克笔（包括油性马克笔和酒精马克笔），画面干净。

     推荐工具：三菱针管笔、晨光GP1008签字笔

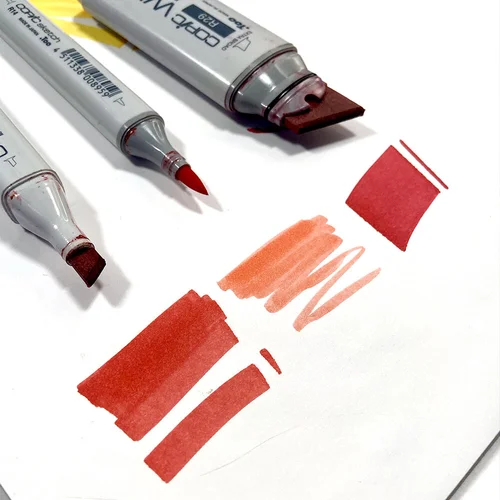

二、上色用笔（重点）

    马克笔，又名记号笔，是一种书写或绘画专用的绘图彩色笔，本身含有墨水，且通常附有笔盖，一般拥有坚软的笔头（双头）。马克笔的颜料具有易挥发性，适合用于一次性的快速绘图。常使用于设计物品、广告标语、海报绘制或其他美术创作等场合。其最大的特点是色彩明亮通透、墨水可融、过渡自然、笔触变化丰富、上色效率高。工业设计手绘的最大特点是在追去表现力的同时追求效率，这就是使得马克笔成为了应用最广泛的上色工具。

    马克笔色彩丰富、选择多样。以TOUCH马克笔为例，全套共有168种颜色。这就导致初学者不知道如何进行选择。初学者可以按照不同的专业用途和应用场景直接选择相应的组合套装，分为动漫、建筑、服装、室内、景观、产品等。如下图所示，是常用的工业设计手绘马克笔色号。

    推荐工具：TOUCH - T3马克笔（国产）- 推荐色号（SET A）

三、纸

    打印纸即可，即打印文件以及复印文件所用的一种纸张。规格一般是A0、A1、A2、B1、B2、A4、A5等。在选购打印纸的时候最重要是注意纸的厚度规格。纸的厚度通常是以每平方米的重量（克）来表示，一般常用的普通打印纸及复印纸的厚度规格为70～80克/平方米。建议选择80克的A3纸张，以免马克笔浸透和晕开。

四、辅助工具

    工业设计手绘并不是纯艺术的绘画形式，而是有目的的设计活动。因此，我们可以借助各种辅助工具已达到最佳的表现效果，准确传递设计意图。

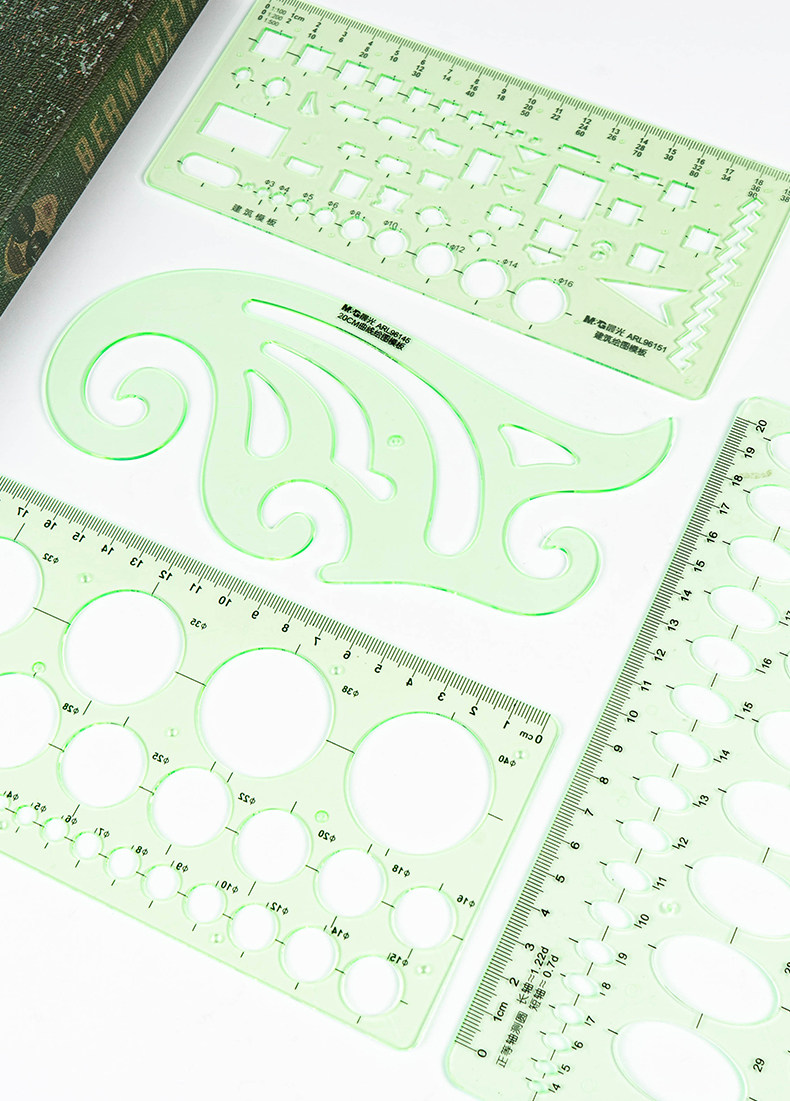

（1）尺规类工具

    尺规类工具主要有直尺、曲线板、几何绘图模板尺、（椭）圆绘图模板尺等，可以辅助线条和形状的绘制，帮助画出更为精准、漂亮的线条。

（2）肌理板

    肌理板上带有各种纹理，如六边形、三角形、圆形等，适合汽车、电子产品、鞋子等产品的肌理绘制。如下图所示，是运用肌理板绘制的网孔效果。
