曲线绘制

（1）曲线绘制技巧

两点决定一条直线，那么三个及三个点以上决定的是一条曲线。

绘制步骤：（a）先定三点；（b）沿着三点轨迹路径循环；（c）确认轨迹后用轻-重-轻方式画出曲线。

（2）曲线绘制训练

（3）曲线产品案例

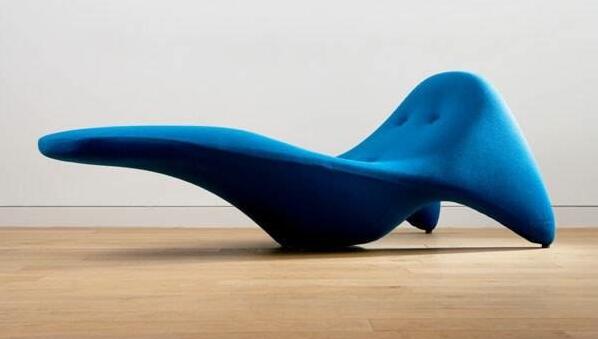

曲线设计大师—路易吉·克拉尼

    路易吉·克拉尼出生于德国柏林，早年在柏林学习雕塑，后到巴黎学习空气动力学，1953年在美国加州负责新材料项目。这样的经历使他的设计具有空气动力学和仿生学的特点，表现出强烈的造型意识。当时的德国设计界努力推进以系统论和逻辑优先论为基础的理性设计，而克拉尼则试图跳出功能主义圈子，希望通过更自由的造型来增加趣味性，他设计了大量造型极为夸张的作品，被称为“设计怪杰”，并逐步成为世界著名的设计大师。他认为他的灵感都来自于自然：“我所做的无非是模仿自然界向我们揭示的种种真实”。

    克拉尼还被誉为曲线大师，他说：“地球是圆的，所有的星际物体都是圆的，而且在圆形或椭圆形的轨道上运动，甚至连我们自身也是从圆形的物种细胞中繁衍出来的，我又为什么要加入把一切都变的有棱有角的人们的行列呢？我将追随伽利略的信条：我的世界也是圆的。” 克拉尼提出“地球是圆的，我的世界也是圆的”， 克拉尼的"流线型概念"奠定了工业设计领域中的地位。

    代表作：https://www.colani.org/

一、曲线透视原理

（1）曲线透视变化

我们把曲线应用在两点透视当中，如下图中右图，通过三点得到曲线，为什么会出现这样的曲线？是因为曲线在透视中发生了变化，而这种变化是我们练习曲线必须要掌握的。

    绘制步骤：

    （a）绘制出半圆所在的长方形；

    （b）连接对角线；

    （c）将对角线平均分为三等分，弧线所经过的距离大约为2/3多一点的距离；

    （d）通过连接得到透视曲线。

    透视规律：参考下图当中右图，当曲线所在的这个长方形，发生透视变化以后，原角度由90°变为大于90°的，它所在的这边的曲线弧度要平一点，而小于90°的角所在的曲线这一边曲线弧度要翘一点，这就是由圆的透视变化所决定的！

（2）透视方向变换

（3）曲线透视绘制训练

二、拉伸造型

三、放样+扫略造型

四、嵌面造型

剃须刀产品绘制

手持吸尘器产品绘制

鼠标产品绘制

熨斗产品绘制

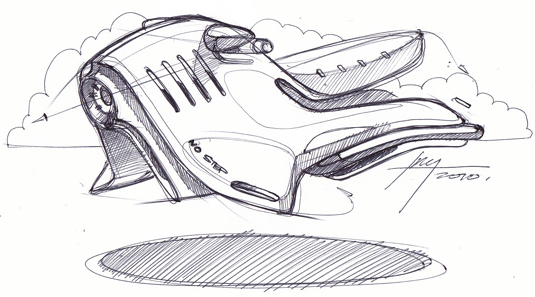

飞行摩托产品绘制
