机械制图基本常识

机械制图基本常识

一、图纸幅面尺寸  绘制图样时,优先采用下表规定的标准图纸幅面尺寸。(A4、A3很常用)

幅面代号A0A1A2A3A4
B XL841×1189594×841420×594294×420210×297
e2010
c105
a25
二、图框格式 图纸上必须用粗实线画出图框,格式分留有装订边和不留装订边两种,但同一产品的图样只能采用一种格式。留与不留装订边的图纸其图框格式如下图1、图2所示,图框的尺寸如上表所示。

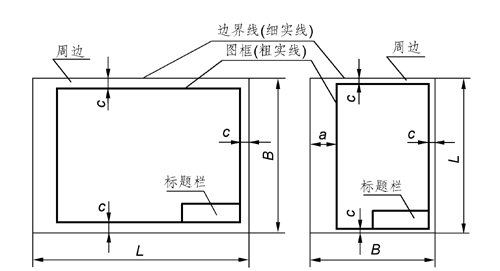

图1 留装订边的图纸格式

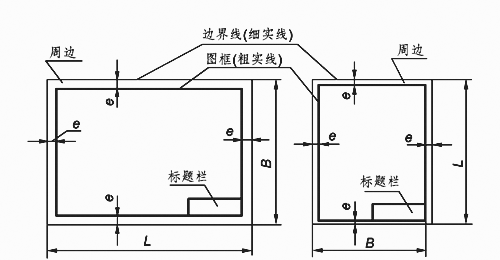

图2 不留装订边的图纸格式

三、标题栏格式(GB 10609.1-89)

  GB规定:本标准参照采用国际标准ISO 7200-1984《技术制图-标题栏》。

    每张图都应有标题栏,其线型、字体、日期的填写都应符合GB的规定。标题栏一般由更改区、签字区、其他区、名称及代号区组成,也可按实标需要增加或减少。为了简化学生的作业,在此推荐制图练习的标题栏如下图3所示的格式。

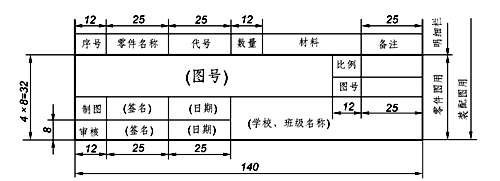

图3 标题栏及明细栏格式

四、明细栏格式(GB 10609.2-89)

  装配图中一般应有明细栏,格式如上图所示。明细栏应配置在标题栏的上方, 由下而上顺序填写,格数视需要而定。若往上延伸位置不够时,可紧靠标题栏左边 再自下而上延续。当不能在装配图本页上方配置明细栏时,可作为装配图的续页按 A4幅面单独给出,其顺序应由上而下延伸,但应在明细栏的下方配置标题栏,填写 与装配图相一致的名称和代号,还可以连续加页。

  明细栏一般由序号、代号、名称、数量、材料、重量等组成,也可根据实际需要增减。更详细的要求可参照有关标准。

五、长仿宋体字高宽关系(mm)

字  高

20

14

10

7

5

3.5

字  宽

14

10

7

5

3.5

2.5

六、绘图所用的比例

常用比例

1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000

可作比例

1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600

七、图框线、标题栏线的宽度(mm)

幅面代号

图框线

标题栏外框线

标题栏分格线、会签栏线

A0、A1

1.4

0.7

0.35

A2、A3、A4

1.0

0.7

0.35
