1.2 电气CAD制图规范

一、课程目标

    掌握电气CAD制图规范。

二、课程内容

     本节以国家标准GB/T18135-2000《电气工程CAD制图规则》中常用的有关规定为准，对电气制图中的相关规定解释如下。

1. 图纸与图幅

  （1）图纸幅面

     电气工程图纸采用的基本幅面有5种：A0、A1、A2、A3、A4，各图幅的相应尺寸如表1-1所示。

                         表1-1  基本幅面尺寸

     若基本幅面不能满足要求，可按规定适当加大幅面，A0、A1和A2幅面不得加长，A3和A4幅面可根据需要沿短边加长，加长后的图幅尺寸如表1-2所示。

                             表1-2  加长号图幅尺寸

  （2） 图框

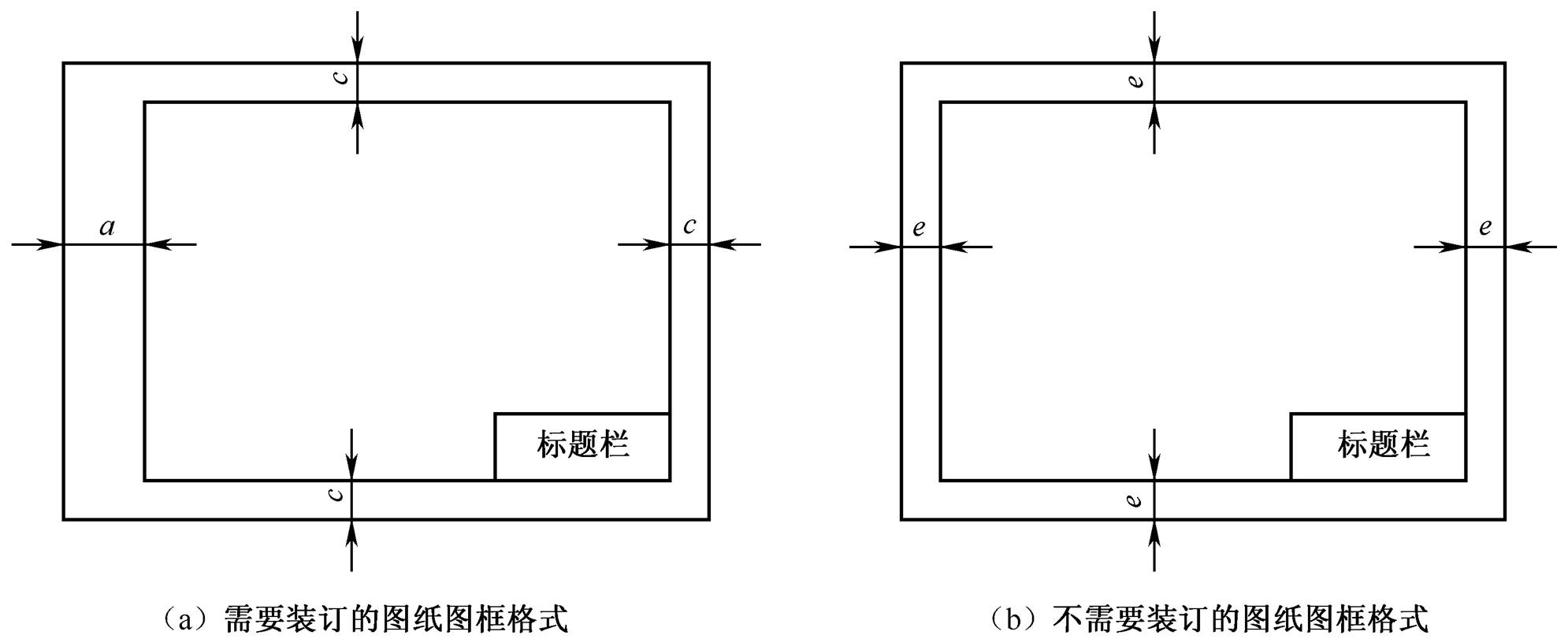

     根据布局的需要，可选择图纸横放或竖放，图纸四周要画出图框以留出周边。图框可以留有装订边，也可以不留，分别如下图所示。

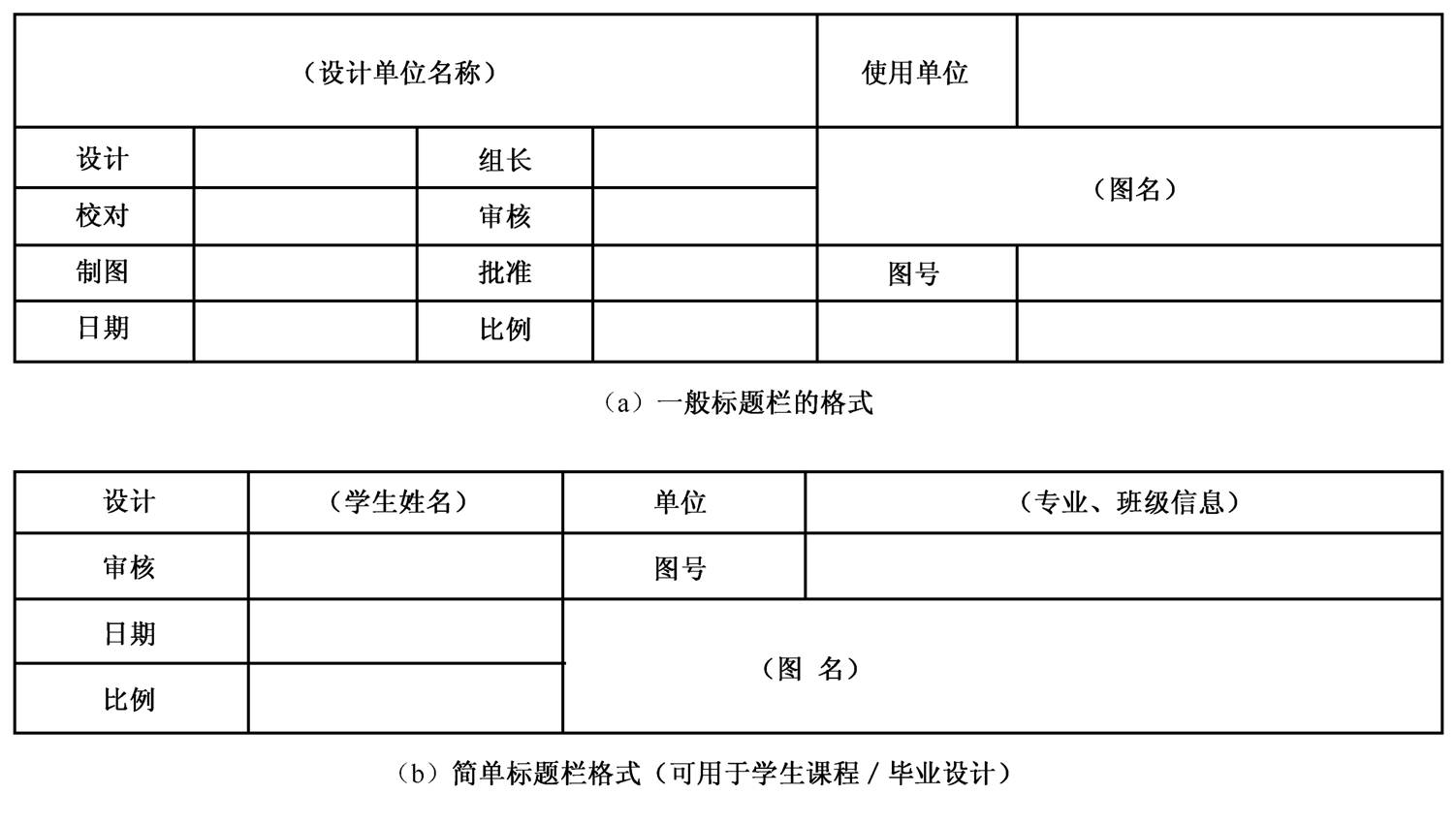

  （3） 标题栏

2. 图线设置

     目标：了解绘制电气图所用的各种线条，掌握绘图常用线型线宽，了解图形绘制常用的比例设置，掌握绘制图字体字号的选取及设置。
