电子课件
学习目标
1.掌握地基的局部处理方法；
2.掌握换土法、挤密法、振冲法、重锤夯实法、强夯法、排水固结法、高压喷射注浆、深层搅拌法和新技术新工艺的处理地基方法；
3.浅基础工程施工的施工工艺及施工要求。
4.掌握混凝土预制桩施工；
5.掌握混凝土灌注桩施工。
工作任务
任务一：完成地基处理；
任务二：按照施工图纸进行毛石基础施工，毛石采用M7.5甲级毛石材料；
任务三：按照施工图纸进行钻孔灌注桩、人工挖孔灌注桩施工。
任务四：按照施工图纸进行人工挖孔灌注桩施工。
任务实施
通过任务教学法组织实施
1.每人一台电脑，接受任务，熟悉工程图纸；
2.每个任务按照“识读图纸→学习规范→模拟施工操作→检查答疑”四步法来组织教学；
3.实施过程中体现以学生为主，教师适当讲解，并进行引导、监督、评估
任务操作过程：
地基处理工艺流程：测量放线→打设钢板桩→沟槽开挖与支护→沟槽排水；
毛石基础工艺流程：砌筑毛石基础→砌筑第二层毛石→砌基础砖→设置防潮层；
预制管桩施工工艺流程：场地平整→定位放线→料机进场→试打桩施工→确定桩顶标高→截桩→桩基检测；
钻孔灌注施工工艺流程：测量放线→护筒埋设→钻机钻进→第一次清孔→钢筋笼下放→导管下放并第二次清孔→混凝土灌注；
人工挖孔灌注桩施工工艺流程：孔点放样→挖孔准备→人工挖孔→混凝土护壁施工→井桩砼浇筑。
知识内容
1.地基处理
2.砌体工程基础施工
3.钢筋混凝土基础施工
4.桩基础施工
5.地下连续墙施工
6.箱型基础施工
2.1 地基处理
2.1.1 灰土地基施工
2.1.2 砂和砂石地基施工
2.1.3 粉煤灰地基施工
2.1.4 其他地基施工
♦2.1.4.1 重锤夯实地基
♦2.1.4.2 强夯地基
♦2.1.4.3 灰土挤密桩法
♦2.1.4.4 振冲法
♦2.1.4.5 深层搅拌法
♦2.1.4.6 排水固结法
2.1.5 地基局部处理
♦2.1.5.1软松土坑（填土、墓穴、 淤泥）的处理
♦2.1.5.2 地基软硬不均情况处理方法
2.2 砌体工程基础施工
基础分类
2.2.1 砖砌基础施工
砖基础用普通烧结砖与水泥砂浆砌成。砖基础砌成的台阶形式称为大放脚，大放脚有等高式（两皮一收法）和不等高式（二一间隔法） 。
材料要求：砖强度等级MU7.5以上，砂浆强度等级不低于M5.
2.2.2 石砌体基础施工
材料：毛石、料石
构造要求：
断面形式多为阶梯形。
基础顶面宽度大于墙厚200mm，即每边宽出100mm，每阶高度300-400mm。
上阶梯石块至少应压砌下阶梯石块的1/2；
相邻阶梯的毛石应相互搭砌，砌第一层时，基底要坐浆，石块大面向下，上下错缝、内外搭接。
不得先砌外边后填心。
2.3 钢筋混凝土基础施工

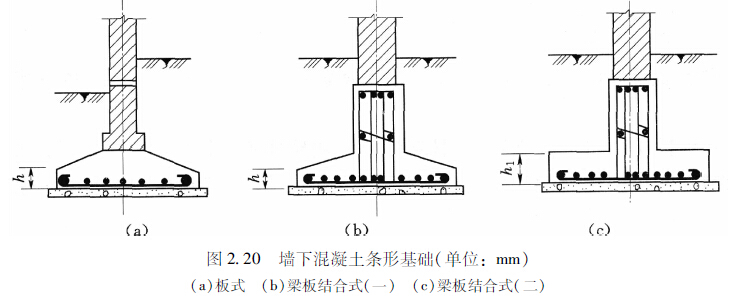

2.3.1 钢筋混凝土条形基础
1.构造要求
2.工艺流程
2.3.2 杯口基础
杯口基础：常用于装配式钢筋混凝土柱的基础，形式有一般杯口基础、双杯口基础、高杯口基础等。
2.2.3 筏形基础
筏板基础：将部分或整个建筑范围的基础连在一起，其形式犹如倒置的楼板，又似筏子，故称筏板基础，又称满堂基础。
分类：平板式和梁板式。
适用范围：土质软弱有不均匀、有地下水或当柱子和承重墙传来的荷载很大的情况。
施工要点：（1）无水下施工；（2）确定施工方案；（3）加强养护。

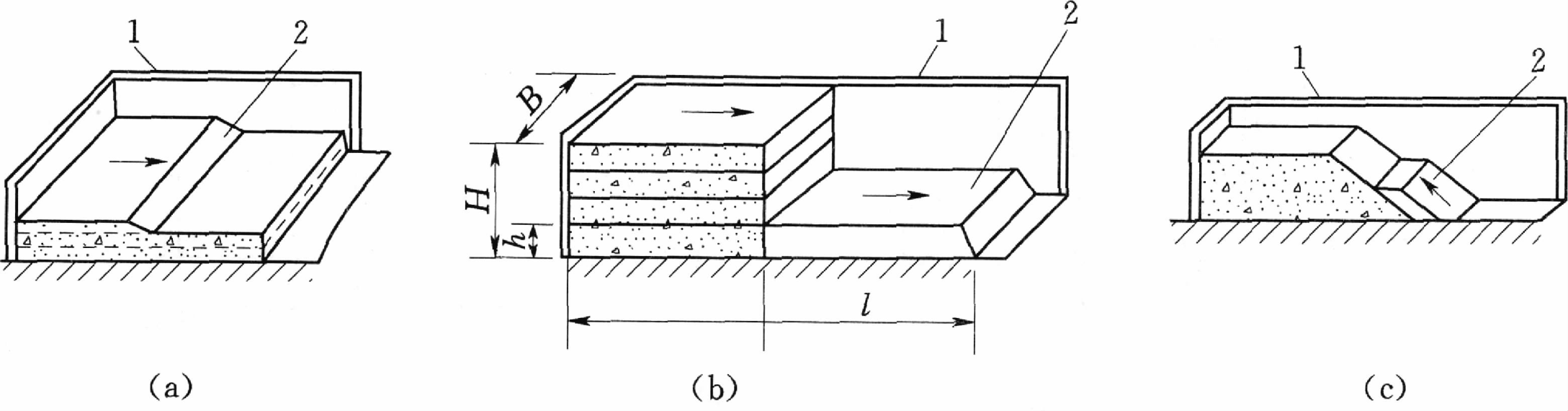

2.3.4 基础大体积混凝土结构浇筑
基础工程多为大体积混凝土结构，整体性要求较高，往往不允许留施工缝，要求一次连续浇筑完成。
2.4 桩基础施工
2.4.1 钢筋混凝土预制桩施工
钢筋混凝土预制桩：在预制构件厂或施工现场预制，用沉桩设备在设计位置上将其沉人土中。
混凝土实心桩：一般方形，截面尺寸200*200mm~600*600mm。长度一般25~30m 。
混凝土管桩：按桩身混凝土强度等级的不同分为PC桩 (C60、C70）和PHC桩（C80），桩径有300、400、500、550、600mm，每节长7-12m。各节管桩连接方式角钢焊接或法兰螺栓连接。
♦2.4.1.1 打桩前的准备
处理障碍物→平整场地→抄平放线定桩位→进行打桩试验→确定打桩顺序→桩帽、垫衬和送桩设备机具准备
♦2.4.1.2 桩的制作、运输和堆放
1.桩的制作
2.桩的运输
3.桩的堆放
♦2.4.1.3 施工方法
常用方法：锤击沉桩、静力压桩、振动沉桩。
2.4.2 灌注桩施工
灌注桩：直接在桩位上用机械成孔或人工挖孔，在孔内安放钢筋，灌注混凝土而成型的桩。
与预制桩相比：不受地层变化限制，不需要接桩和截桩，节约钢材、振动小、噪声小等特点。
灌注桩按成孔方法分：泥浆护壁成孔灌注桩、沉管灌注桩、干作业钻孔灌注桩、人工挖孔灌注桩等。
♦2.4.2.1 泥浆护壁成孔灌注桩——湿法
♦2.4.2.2 干作业钻孔灌注桩——干法
♦2.4.2.3 人工挖孔灌注桩
♦2.4.2.4 沉管灌注桩
♦2.4.2.5 PPG灌注桩后压浆法
2.5 地下连续墙
地下连续墙——利用特制的成槽机械在泥浆护壁的情况下进行开挖，形成一定槽段长度的沟槽；再将在地面上制作好的钢筋笼放入槽段内。采用导管法进行水下混凝土浇筑，完成一个单元的墙段，各墙段之间的特定的接头方式相互联结，形成一道连续的地下钢筋混凝土墙。
功能：防渗、 止水、 承重、 挡土、 抗滑
适用：深基坑开挖和地下建筑的临时性和永久性的挡土围护结构；在城市建筑密集、人流多和管线多的地方施工。
♦2.5.1 施工机械
♦2.5.2 施工方法
2.6 箱型基础
箱形基础——由钢筋混凝土底板、顶板、侧墙及一定数量的内隔墙构成封闭的箱体。
2.7 安全施工措施
基坑支护常见安全事故：边坡塌陷或滑塌、高处坠落、机械伤害、挖断电缆漏电伤人、地下管线泄漏、临近建筑物沉降。
桩基工程常见安全事故：机械伤害、基坑塌陷、孔内坍塌、中毒、触电、高处坠落
项目总结
通过本项目的学习使学生了解地基常见的处理方法，浅基础施工工艺、桩基础施工工艺、质量控制及安全技术措施。重点掌握预制桩的制作、起吊、运输、堆放等施工方法及灌注桩的施工工艺（人工挖孔灌注桩）。进一步了解静力压施工工艺；了解钻孔灌注桩，沉管灌注桩的施工工艺、常见问题及处理措施。
