学习内容：

（1）认识常用电工工具

（2）正确使用电工工具

  建议：自备尖嘴钳、活动板手、试电笔、电工刀、剥线钳、钢丝钳、电线若干、铁丝等。

一、常用电工工具认识

1.钢丝钳

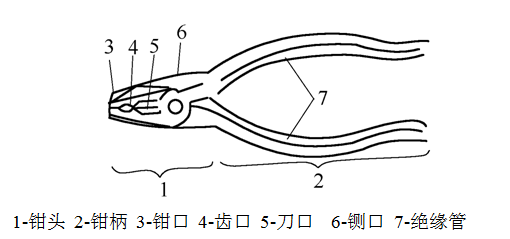

钢丝钳又称为钳子（见图2.1），是一种钳夹和剪切工具。钢丝钳的用途是夹持或折断金属薄板以及切断金属丝（导线）。钳口可用来弯绞或钳夹导线接头；齿口可用来旋动螺母；刀口可用来剪切导线或剥切软导线绝缘层；铡口可用来铡切较硬的线材。

2.尖嘴钳

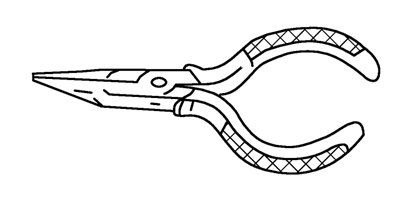

尖嘴钳的头部尖细（见图2.2）。适应于狭小的工作空间或带电操作低压电气设备；尖嘴钳也可用来剪断细小的金属丝;；也可用来带电操作低压电气设备；单股导线接头弯圈、剖削塑料电线绝缘层；它适应于电气仪表制做或维修。

3.电工刀

电工刀（见图2.3）适用于电工在装配维修工作中割削导线绝缘外皮，以及割削木桩和割断绳索等。

4.螺丝刀

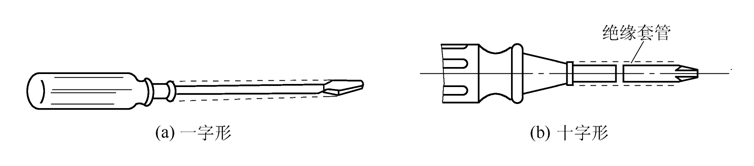

螺丝刀又称“起子”,螺钉旋具等。其头部形状有一字形和十字形（见图2.4）两种。

5.剥线钳

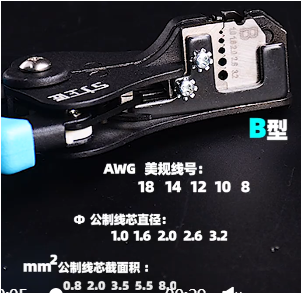

剥线钳用来剥削截面积6mm2以下塑料或橡胶绝缘导线的绝缘层，由钳口和手柄两部分组成。其外形如图2.5所示。使用时需要注意选好孔径，否则其刀口容易剪伤金属芯线。

使用要点：要根据导线直径，选用剥线钳刀片的孔径。

根据缆线的粗细型号，选择相应的剥线刀口

将准备好的电缆放在剥线工具的刀刃中间，选择好要剥线的长度

握住剥线工具手柄，将电缆夹住，缓缓用力使电缆外表皮慢慢剥落

松开工具手柄，取出电缆线，这时电缆金属整齐露出外

6.试电笔（低压验电器）

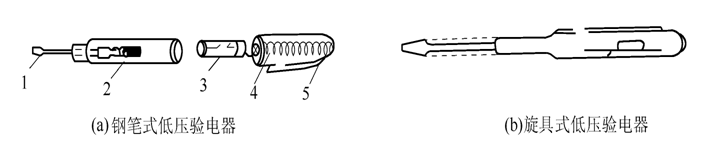

低压验电器(如图2.6所示)又称试电笔，是检验导线、电器和电气设备是否带电的一种常用工具。

电工常用的试电笔有钢笔式、螺丝刀式试电笔和感应式试电笔三种。螺丝刀式试电笔形状为一字型，既可作为试电笔使用，也可作为一字型螺丝刀使用；感应式试电笔采用感应式测试，无须物理接触，可检查控制线、导体和插座上 的电压或沿导线检查断路位置。

普通低压试电笔的电压测量范围为60~500V。低于60V时电笔的氖管不会发光显示，高于500V时严禁使用普通低压试电笔测量，以免发生触电事故。

钢笔式、螺丝刀式试电笔的测量原理：

当被测带电体通过电笔、人体与大地之间形成的电位差超过60V时（交流或直流），电笔中的氖管在电场的作用下会发出红色光。

二、常用电工工具使用

1. 正确使用尖嘴钳：

尖嘴钳是电工（尤其是内线电工）最常用的工具之一，用于单股导线接头弯圈、夹取小零件，有时也作为拆卸螺钉的辅助工具。

（1）绝缘手柄破损时，禁止用来剪切带电电线

（2）带电作业时，手离金属部分的距离应不小于2cm

练习：使用尖嘴钳制作弯圈

             操作方法：先将线头向后，然后紧靠螺杆依顺序针方向向右即成。

2. 正确使用剥线钳

剥线钳通常有0.5~3mm直径的多个切口，可用于剥削不同规格的芯线。

使用剥线钳时，选择的切口直径必须大于线芯直径，即电线必须放在大于其线芯直径的切口上切削，否则会伤到芯线。

练习：使用剥线钳剥导线绝缘层

3. 正确使用钢丝钳

（1）钢丝钳的绝缘保护层耐压通常为500V，带电作业时要确定其绝缘保护层完好，以防触电。

（2）带电作业时，手离金属部分的距离应不小于2cm

（3）剪切带电导体时，严禁用刀口同时剪切相线和中性（零）线，或同时剪切两根相线，以兔发生触电事故。

（4）钳轴要经常加油，以防生锈。

练习：

（1）弯线接头

（2）剪切导线

（3）铡切钢丝

4. 正确使用试电笔

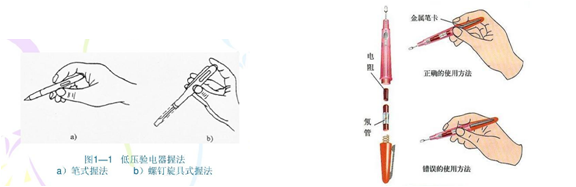

试电笔的握法：如图所示

注意：握试电笔时，人手应接触试电笔的金属端盖或挂鼻，禁止接触试电笔前端的金属部分（至少保持2Cm的距离）

（1）使用前首先确认电笔内有无安全电阻，是否损坏、有无受潮或进水等。

（2）在使用试电笔测量电气设备是否带电之前，先在有电源的部分进行试测（氖管是否发光），以确保试电笔处于正常状态。

（3）在明亮的光线下或阳光下测试带电体时，应注意避光

（4）使用完毕后要保持试电笔清洁，并放置在干燥处，严防摔碰。

        练习：

（1）使用试电笔确定插座火线和零线插孔，

（2）使用感应式试电笔判定线路断点（选做）
