万用表的认识与选用

学习内容:

(1)电工仪表

(2)电流表和电压表

(3)万用表

(4)万用表使用练习



一、电工仪表

1. 电工仪表的基本组成和工作原理

测量电流、电压、功率等电量的指示仪表,称为电工测量仪表。

基本组成框图如图4.1所示:



                   图4.1  电工指示仪表基本组成框图

基本工作原理:测量线路将被测电量或非电量转换成测量机构能直接测量的电量时,测量机构活动部分在偏转力矩的作用下偏转。同时,测量机构产生反作用力矩的部件所产生的反作用力矩也作用在活动部件上,当转动力矩与反作用力矩相等时,可动部分便停止下来。指出被测量的大小。

2、 常用电工仪表的分类

按仪表的工作原理不同,可分为磁电式、电磁式、电动式、感应式等;

按测量对象不同,可分为电流表(安培表)、电压表(伏特表)、功率表(瓦特表)、电度表(千瓦时表)、欧姆表以及多用途的万用表等;

按测量电流种类的不同,可分为单相交流表、直流表、交直流两用表、三相交流表等;

按使用性质和装置方法的不同,可分为固定式(开关板式)、携带式;

按测量准确度不同,可分为0.1、0.2、0.5、1.0、1.5、2.5、5.0共七个等级。

3.电工仪表的精确度

电工仪表的精确度指在规定条件下使用时,可能产生的基本误差占满刻度的百分数。

测量准确度的七个等级中,数字越小,仪表精确度越高,基本误差越小。

0.1级到0.5级的仪表,精确度较高,常用于实验室作校检仪表。

1.5级以下的仪表,精确度较低,通常用作工程上的检测与计量。

二、电流表与电压表

电流表又称为安培表,用于测量电路中的电流。

电压表又称为伏特表,用于测量电路中的电压。

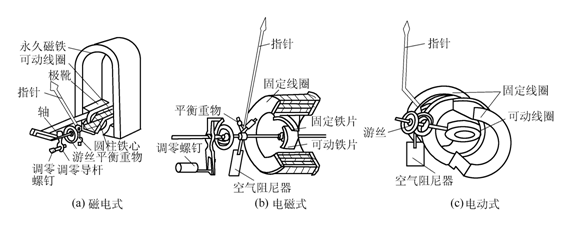

按其工作原理的不同,分为磁电式、电磁式、电动式三种类型,其原理与结构分别如图4.2(a)、(b)、(c)所示。

1、仪表结构与工作原理

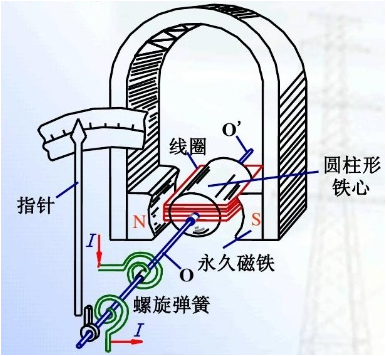

(1)磁电式仪表的结构与工作原理

结构:主要由永久磁铁、极靴、铁心、活动线圈、游丝、指针等组成。

工作原理:当被测电流流过线圈时,线圈受到磁场力的作用产生电磁转矩绕中心轴转动,带动指针偏转,游丝也发生弹性形变。当线圈偏转的电磁力矩与游丝形变的反作用力矩相平衡时,指针便停在相应位置,在面板刻度标尺上指示出被测数据。

图中螺旋弹簧即游丝

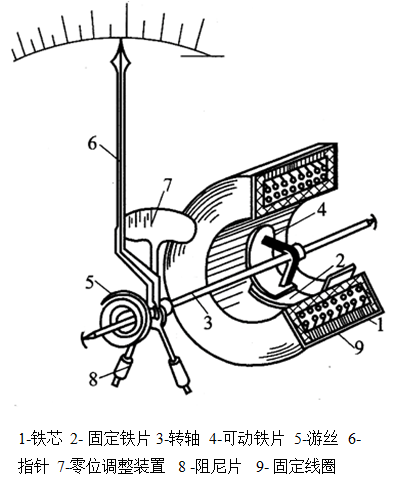

(2)电磁式仪表的结构与工作原理

电磁式仪表有吸引型和排斥型两种。

结构:主要由固定部分和可动部分组成。以排斥型结构为例,固定部分包括圆形的固定线圈和固定于线圈内壁的铁片,可动部分包括固定在转轴上的可动铁片、游丝、指针、阻尼片和零位调整装置。


工作原理:当固定线圈中有被测电流通过时,线圈电流的磁场使定铁片和动铁片同时被磁化,且极性相同而互相排斥,产生转动力矩。定铁片推动动铁片运动,动铁片通过传动轴带动指针偏转。当电磁偏转力矩与游丝形变的反作用力矩相等时,指针停转,面板上指示值即为所测数值。

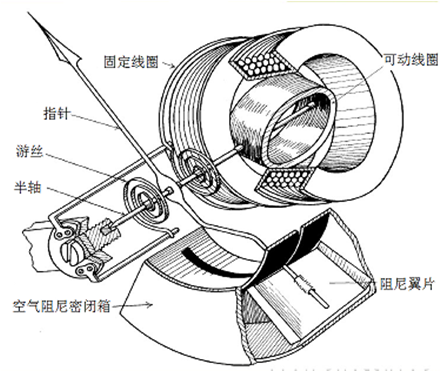

(3)电动式仪表结构与工作原理

结构:由固定线圈、可动线圈、指针、游丝和空气阻尼器等组成。

工作原理:当被测电流流过固定线圈时,该电流变化的磁通在可动线圈中产生电磁感应,从而产生感应电流。可动线圈受固定线圈磁场力的作用产生电磁转矩而发生转动,通过转轴带动指针偏转,在刻度板上指出被测数值。


2、  电流的测量


测量电流时,电流表必须与被测电路串联。

(1)  交流电流的测量

通常采用电磁式电流表。

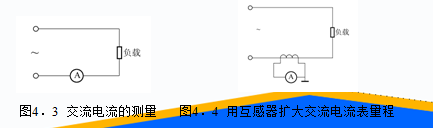

在测量量程范围内将电流表串入被测电路即可,如图3.3所示。

测量较大电流时,必须扩大电流表的量程。可在表头上并联分流电阻或加接电流互感器,其接法如图3.4所示。



(2)直流电流的测量

通常采用磁电式电流表。

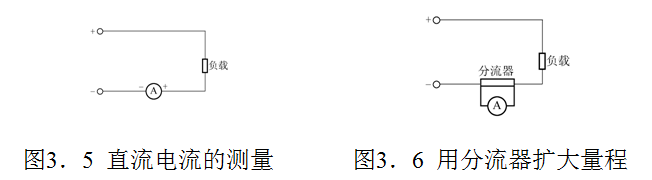

直流电流表有正、负极性,测量时,必须将电流表的正端钮接被测电路的高电位端,负端钮接被测电路的低电位端,如图3.5所示。

被测电流超过电流表允许量程时,须采取措施扩大量程。对磁电式电流表,可在表头上并联低阻值电阻制成的分流器,如图3.6所示。

对电磁式电流表,可通过加大固定线圈线径来扩大量程。也可将固定线圈接成串、并联形式做成多量程表,如图3.7所示。



2、 电压的测量

测量电压时,电压表必须与被测电路并联。

(1)交流电压的测量

测量交流电压通常采用电磁式电压表。

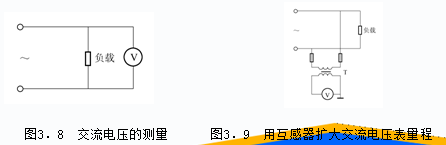

在测量量程范围内将电压表直接并入被测电路即可,如图3.8所示。

用电压互感器来扩大交流电压表的量程,如图3.9所示。


(2)直流电压的测量

通常采用磁电式电压表。

直流电压表有正、负极性,测量时,必须将电压表的正端钮接被测电路的高电位端,负端钮接被测电路的低电位端,如图3.10所示。

在电压表外串联分压电阻扩大量程 ,如图3.11所示。


三、 万用表

以MF47B型指针式万用表和DT840型数字式万用表为例,了解其结构和性能,学会使用万用表正确测量电压、电流、电阻等基本电量的方法,熟悉有关使用的注意事项。

1、指针式万用表

(1)指针式万用表的结构

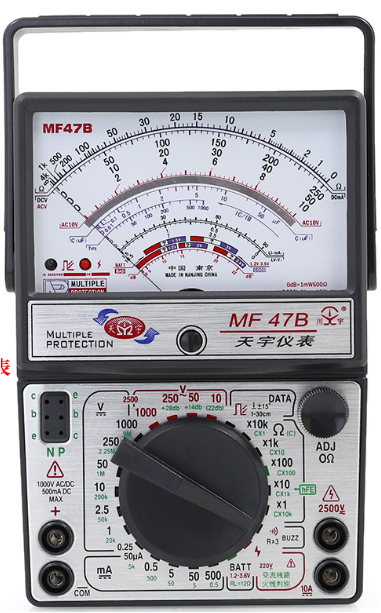

主要由表头、测量线路、转换开关三部分组成。外形结构如图3.12所示。

使用指针式万用表,主要注意下面几点:

①使用前,应将表头指针调零。

②测量前,应根据被测电量的项目和大小,将转换开关拨到合适的位置。

③测量完毕,应将转换开关拨到最高交流电压档,有的万用表(如500型)应将转换开关拨到标有“.”的空档位置。



(1)交流电压的测量

①测量前,将转换开关拨到对应的交流电压量程档。如果事先不知道被测电压大小,量程宜放在最高档,以免损坏表头。

②测量时,将表笔并联在被测电路或被测元器件两端。严禁在测量中拨动转换开关选择量程。

③测电压时,要养成单手操作习惯,且注意力要高度集中。

④由于表盘上交流电压刻度是按正弦交流电标定的,如果被测电量不是正弦量,误差会较大。

⑤可测交流电压的频率范围一般为45HZ∽1000HZ,如果超过范围,误差会增大。

(2)直流电压的测量

测量方法与交流电压基本相同,但要注意下面二点:

①与测量交流电压一样,测量前要将转换开关拨到直流电压的档位上,在事先不清楚被测电压高低的情况下,量程宜大不宜小;测量时,表笔要与被测电路并联,测量中不允许拨动转换开关。

②测量时,必须注意表笔的正负极性。红表笔接被测电路的高电位端,黑表笔接低电位端。若表笔接反了,表头指针会反打,容易打弯指针。如果不知道被测点电位高低,可将表笔轻轻地试触一下被测点。若指针反偏,说明表笔极性反了,交换表笔即可。

⑶直流电流、电阻的测量

①直流电流的测量

测量时,万用表必须串入被测电路,不能并联。

必须注意表笔的正、负极性。测量时,红表笔接电路断口高电位端,黑表笔接低电位端。

在不清楚被测电流大小情况下,量程宜大不宜小。严禁在测量中拨动转换开关选择量程。

②电阻的测量

正确选择电阻倍率档,使指针尽可能接近标度尺的几何中心,可提高测量数据的准确性。

严禁在被测电路带电的情况下测量电阻。

测量时,直接将表笔跨接在被测电阻或电路的两端,注意不能用手同时触及电阻两端,以避免人体电阻对读数的影响。

测量热敏电阻时,应注意电流热效应会改变热敏电阻的阻值。

2、  数字式万用表

(1)数字式万用表的结构

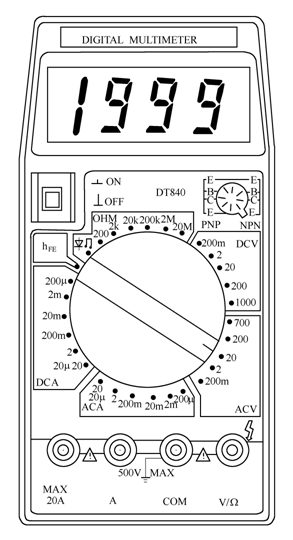

DT840型数字式万用表的

   面板结构如图3.13所示。



(2)数字万用表的使用

①直流电压、交流电压的测量

先将黑表笔插入COM插孔,红表笔插入V/Ω插孔,然后将功能开关置于DCV(直流)或ACV(交流)量程,并将测试表笔连接到被测源两端,显示器将显示被测电压值。

如果显示器只显示“1”,表示超量程,应将功能开关置于更高的量程(下同)。

②直流电流、交流电流的测量

先将黑表笔插入COM插孔,红表笔需视被测电流的大小而定。如果被测电流最大为2A,应将红表笔插入A孔;如果被测电流最大为20A,应将红表笔插入20A插孔。再将功能开关置于DCA或ACA量程,将测试表笔串联接入被测电路,显示器即显示被测电流值。

③电阻的测量

先将黑表笔插入COM插孔,红表笔插入V/Ω插孔(注意:红表笔极性此时为“+”,与指针式万用表相反),然后将功能开关置于OHM量程,将两表笔连接到被测电路上,显示器将显示出被测电阻值。

④二极管的测试

先将黑表笔插入COM插孔,红表笔插入V/Ω插孔,然后将功能开关置于二极管档,将两表笔连接到被测二极管两端,显示器将显示二极管正向压降的mV值。当二极管反向时则过载。

根据万用表的显示,可检查二极管的质量及鉴别所测量的管子是硅管还是锗管 。

测量结果若在1V以下,红表笔所接为二极管正极,黑表笔为负极;

测量显示若为550∽700mV者为硅管;150∽300mV者为锗管。

如果两个方向均显示超量程,则二极管开路;若两个方向均显示“0”V,则二极管击穿、短路。

⑤晶体管放大系数hFE的测试

将功能开关置于hFE档,然后确定晶体管是NPN型还是PNP型,并将发射极、基极、集电极分别插入相应的插孔。此时,显示器将显示出晶体管的放大系数hFE值 。

基极判别

将红表笔接某极,黑表笔分别接其它两极,若都出现超量程或电压都小,则红表笔所接为基极;若一个超量程,一个电压小,则红表笔所接不是基极,应换脚重测。

管型判别

在上面测量中,若显示都超量程,为PNP管;若电压都小(0.5∽0.7V),则为NPN管。

集电极、发射极判别

用hFE档判别。在已知管子类型的情况下(此处设为NPN管),将基极插入B孔,其它两极分别插入C、E孔。若结果为hFE=1∽10(或十几),则三极管接反了;若hFE=10∽100(或更大),则接法正确。

⑥带声响的通断测试

先将黑表笔插入COM插孔,红表笔插入V/Ω插孔,然后将功能开关置于通断测试档(与二极管测试量程相同),将测试表笔连接到被测导体两端。如果表笔之间的阻值低于约30Ω,蜂鸣器会发出声音。

四、万用表的使用练习——  交流电压、直流电压、直流电流的测量


1.训练目的

(1)学会用万用表熟练地测量交流电压、直流电压和直流电流;

(2)掌握万用表的常规使用方法。

2.工具器材

       万用表1块,调压器1个,交流电压表1块,直流稳压电源1台,一字型和十字型螺丝刀各1把,电烙铁1把,印制电路板1块,图3.28所示电路中电阻5只。

3.训练步骤及内容

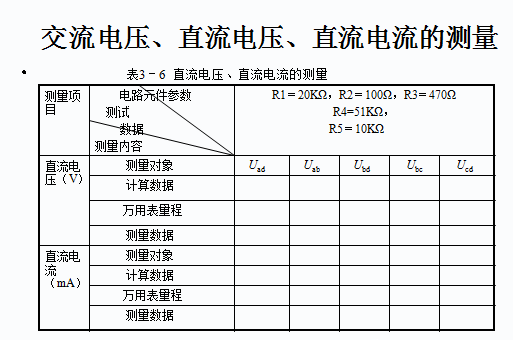

       切断实习室电源总闸刀开关,将调压器输入端接220V市电,输出端接实习室电源,在实习桌配置的插座上进行交流电压测量训练(如果实习桌上安装了调压器,则不需另接,可直接使用)。用交流电压表监视调压器输出电压,用万用表进行测量,数据填入表3-5中。
