学习内容:

（1）低压电器概述

（2）主令电器

一、低压电器概述

一）低压电器的定义

压低电器通常是指工作在AC（交流）1000V以下及DC（直流）1200V以下的电路中，用来对电路起开关、控制、保护和调节作用的电气设备。

1、交流电压等级

（1）三相交流：

常用：380V

其他：127V（煤矿井下电钻）、660V（运输机械）、1140V（采煤机等），最常用是380V。

（2）单相交流：

常用：220V

其它：6V、12V、24V、36V和42V，主要用于照明、信号灯或控制电压

2、直流电压等级

（1）动力用

110V、220V和440V

（2）控制用：

6V、12V、24V、36V

（3）电子线路中

5V、9V和15V等。

二）低压电器的作用

低压电器品种繁多，用途极其广泛，主要有以下作用：

1.控制作用：直接或间接控制负载，如电梯等

2.保护作用：如电机的过热保护、电网的短路保护、漏电保护等等

3.测量作用：电流、电压、电阻、电功率、电能等电量参数的测量。

4.调节作用：对某些电量或非电量进行调整，如路灯照度的自动调节

5.指示（监测）作用：利用低压电器的控制、保护等功能，检测也设备运行状况与电气电路工作状况

6.转换作用：在用电设备之间转换或对低压电器、控制电路分时运行，以实现功能切换。

三）低压电器的分类

按用途和控制对象不同，低压电器分为电力网系统用的配电电器、电力拖动和控制系统用的控制电器。

1.配电电器

电力网系统用。有刀开关、转换开关、断路器、熔断器

2.控制电器

接触器、控制继电器、启动器、控制器、主令电器、电阻器、变阻器、电磁铁

四）低压电器的主要指标

1.绝缘强度

2.耐潮湿性能

3极限允许温升

4.操作频率：电器元件在单位时间（1h）内允许操作的最高次数

5.寿命，包括电寿命和机械寿命

二、主令电器

主令电器是用作接通、分断及转换控制电路，以发出指令或用于程序控制的开关电器。常用的主令电器有按钮开关、行程开关、万能转换开关、主令控制器等。

一）按钮开关

按钮是一种用来短时接通或断开小电流电路的手动电器，常用于发出启动或停止等控制指令，以控制接触器、继电器、电磁起动器等电器的线圈电流的接通或断开，再由它们去接通或断开主电路。

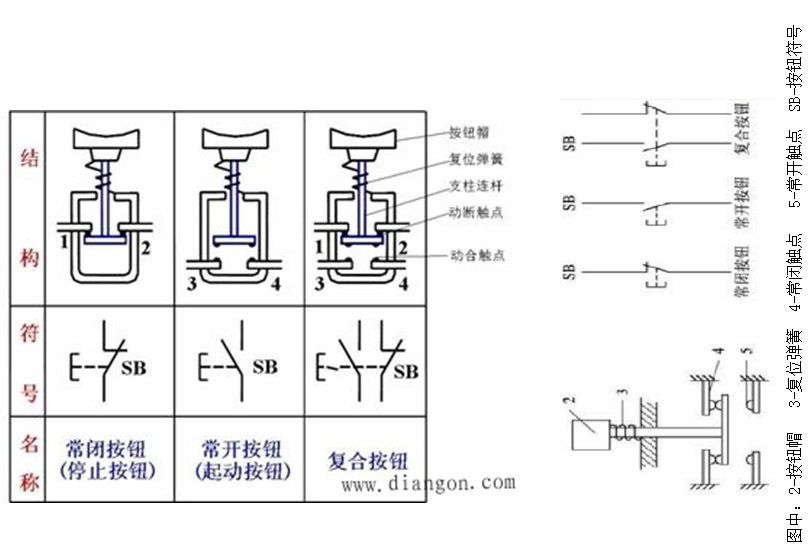

1.按钮开关结构

按钮开关主要由按钮帽、复位弹簧、常开触头、

常闭触头、接线桩、外壳等组成。

2.按钮开关图形符号（电路图中）

3.分类

1）按用途和触头的结构不同分类

（1）常闭按钮

按钮未按下时，触头是接通的；当按下按钮时，触头断开；松开后，在复位弹簧的作用下又返回原位接通。常用作停止按钮

（2）常开按钮

按钮未按下时，触头是断开的；当按下按钮时，触头接通；松开后，在复位弹簧的作用下又返回原位断开。常用作启动按钮；

（3）复合按钮

将常开按钮和常闭按钮组合为一体。当按下按钮时，其常闭触头断开，常开触头闭合；松开后，在复位弹簧的作用下，触头复位。常用于控制电路中作电气互锁。

2）按操作方式、防护方式分类，常见的按钮类别及特点

（1）防水式，代号S

（2）防腐式，代号F

（3）防爆式，代号B

（4）旋钮式，代号X

（5）钥匙式，代号Y

（6）开启式，代号K

（7）保护式，代号H，带保护外壳，可防止内部按钮零件爱机械损伤或人触电带电部分

（8）紧急式，代号J或M，有红色大蘑菇钮头突出于外

（9）自持按钮，代号Z

（10）带灯按钮，代号D

（11）组合式，代号E

（12）联锁式，代号ZC

3）按钮灯片颜色

通常有6种灯片颜色：白色-W；红色-R；绿色-G；黄色-Y；蓝色—B；黑色—K。

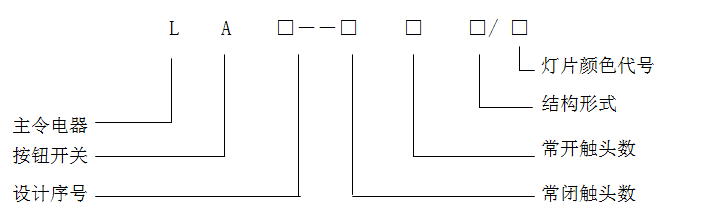

4.按钮开关型号

结构形式：K－开启式；S－防水式；H－保护式；F－防腐式；J－紧急式；X－旋钮式；Y－钥匙式；D－带指示灯式；DJ－紧急式带指示灯。

灯片颜色代号：白色-W；红色-R；绿色-G；黄色-Y；蓝色—B；黑色—K。

例：LA19-11DJ/Y

L-主令电器  A-按钮  19-设计序号 1-1对常闭触头  1-1对常开触头  DJ-紧急式带指示灯  灯片颜色为绿色。

按钮颜色：红色表示停止按钮，绿色表示启动按钮。

常用型号系列：LAY3、LAY6、LA10 、LA18、LA19、LA20、LA25等，其中LAY为一般式按钮开关。

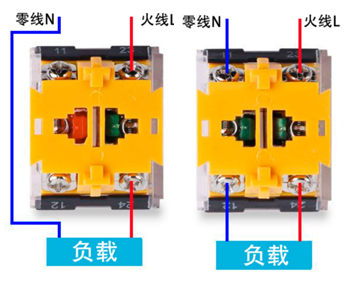

5.按钮开关接线

（1）一常开一常闭按钮开关接线法（右一）

（2）二常开二常闭按钮开关接线法（右二）

6.典型按钮开关（LA38-11BN）

1）产品形式

（1）自锁按钮

按下去后，按钮会陷下去并锁住，再按一次弹起来

（2）自复位按钮

按下去后，手离开按钮，按钮立即弹起。

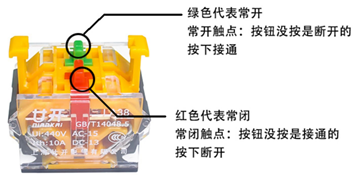

2）触点标识（如右图）

（1）红色：常闭触点

（2）绿色：常开触点

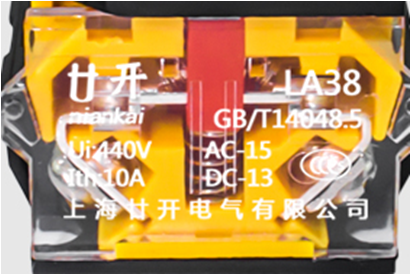

3）主要技术参数（如图）

（1）额定绝缘电压Ui：AC440V（50Hz/60HZ )

（2）额定电流：

约定发热电流Ith：10A

额定工作电压Ue与对应的额定工作电流Ie

使用类别   额定工作电压Ue    额定工作电流Ie

  AC-15       380V             2.5A

  DC-13       220V             0.3A

4）关于使用类别

AC-14：交流电阻性负载

AC-15：交流电感性负载

DC-12：直流电阻性负载

DC-13：直流电感性负载

如上图中所标注：DC-13   AC-15

说明本型号按钮开关仅适用于电感性

负载，电源为交流或直流

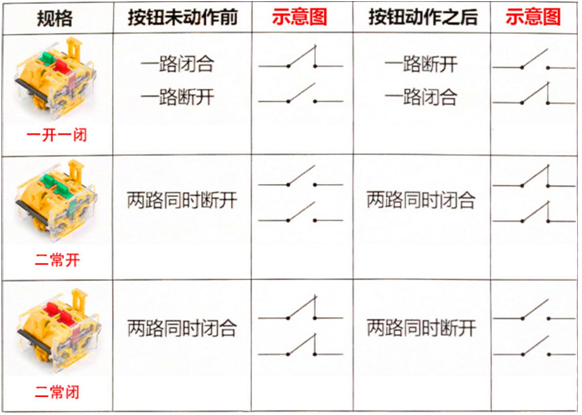

5）触点形式与动作规范（如图）

二）行程开关

又称限位开关或位置开关，其作用与按钮相同，只是其触头的动作不是靠手动操作，而是利用生产机械某些运动部件的碰撞使其触头动作。

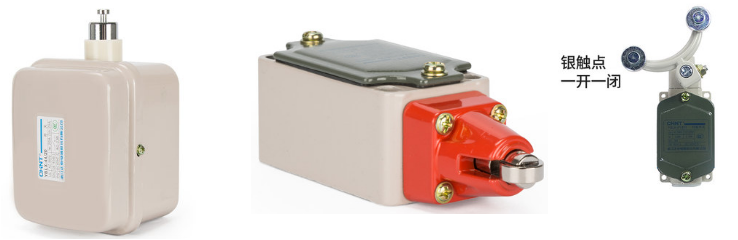

1.常用构造形式

行程开关有多种构造形式，常用的有按钮式（直动式）、滚轮式（旋转式）。其中滚轮式又有单滚轮式和双滚轮式两种。它们的外形如图所示。

2.型号

常用的行程开关有LX19系列和JLXK1系列，其型号含义如下：

（1）LX19系列

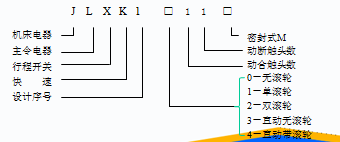

（2）JLXK1系列

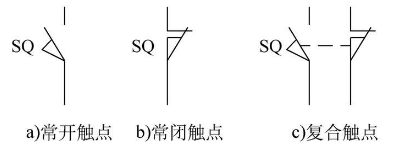

3.行程开关图形及符号

（1）图a）为常开触点行程开关

（2）图b）为常闭触点行程开关

（3）图c）为一常闭一常开复合触点行程开关

4.典型行程开关（YBLX-44/20）

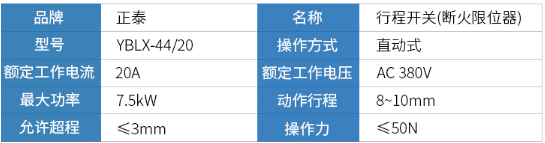

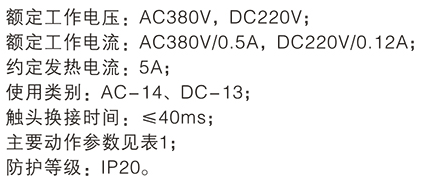

（1）基本参数

（2）实物图

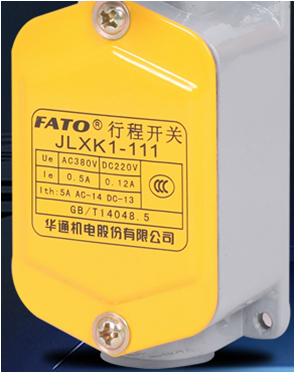

5.典型行程开关（JLXK1-111）

（1）基本参数

（2）实物图

三、万能转换开关

万能转换开关，简言之就是可以为不同规格的电器转换成其能适用的电压和电流。主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下，额定电流至160A的电气线路中，主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。万能转换开关一种用于控制多回路的主令电器，由多组相同结构的开关元件叠装而成。 汽车上的点火开关就是一种类似的万能转换开关。

1.作用

万能转换开关（文字符号SA）的作用：是用于不频繁接通与断开的电路，实现换接电源和负载，是一种多档式、控制多回路的主令电器。

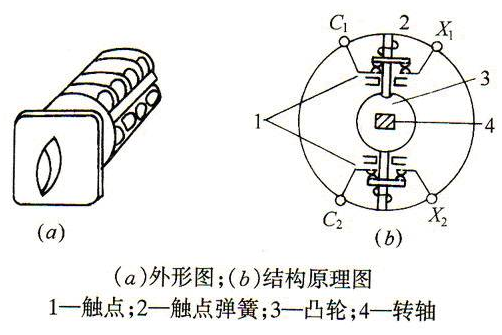

2. 结构

转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。当将手柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触头接通，另一些触头断开。它具有寿命长，使用可靠、结构简单等优点，适用于交流50Hz、380V，直流220V及以下的电源引入，5KW以下小容量电动机的直接启动，电动机的正、反转控制及照明控制的电路中，但每小时的转换次数不宜超过15～20

3. 型号

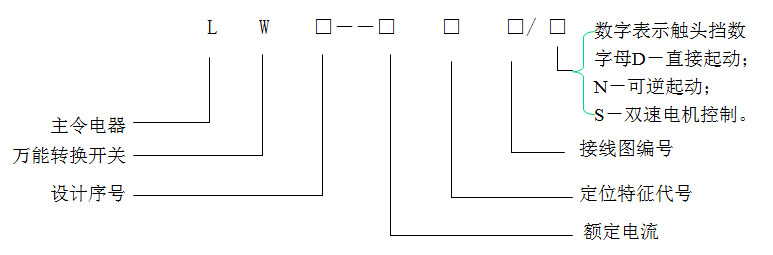

（1）万能转换开关的型号含义如下：

（1）万能转换开关的型号

定位特征代码：

定位特征代码表示转换开关的档位特征，有定位式和自复位式两类。

①定位式（代码D）

定位式不含有自复位操作功能，有30°、45° 、60° 、90°多种定位角度。

D3、D4、D6、D9分别对应30°、45° 、60° 、90°

②自复位式

自复位式的一个或几个档位具有自复位功能。

（2）常用型号

国内现有的LW2、LW4、LW5、LW6、LW8、LW12、LW15、LW16、LW26、LW30、LW39、CA10、HZ5、HZ10、HZ12等各类开关以及进口设备上的转换开关。

其中，HZ系列为组合开关（又称转换开关）。在电气控制线路中主要用于电源引入，可以用来直接控制小功率电动机的启动、停止或换向。有单极、双极、三极和四极等几种，额定持续电流有10A、25A、60A和100A多种规格。

（3）万能转换开关电流等级

万能转换开关有10A、16A、20A、25A、32A、63A、125A和160A等电流等级

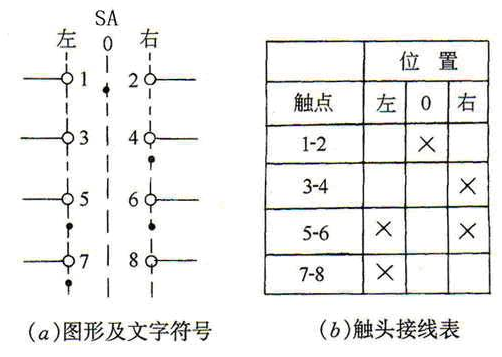

4. 万能转换开关的符号表示及接线

图显示了开关的档位、触头数目及接通状态，表中用“×”表示触点接通，否则为断开，由接线表才可画出其图形符号。具体画法是：用虚线表示操作手柄的位置，用有无“.”表示触点的闭合和打开状态，比如，在触点图形符号下方的虚线位置上画“．”，则表示当操作手柄处于该位置时，该触点是处于闭合状态；若在虚线位置上未画“.”时，则表示该触点是处于打开状态。

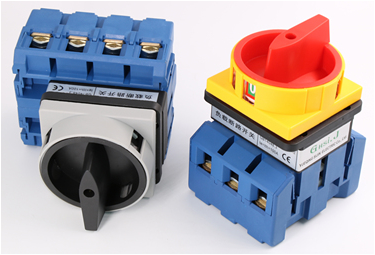

5. 典型万能转换开关（西门子APT   LW39系列）

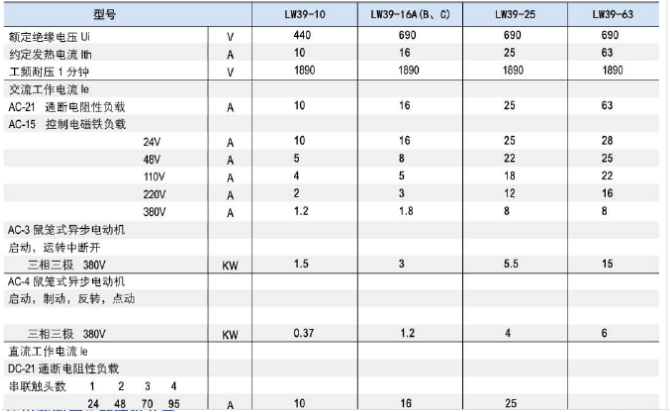

（1）技术参数（图表中：AC-21、AC-15、AC-3、AC-4和DC21为使用级别之意）

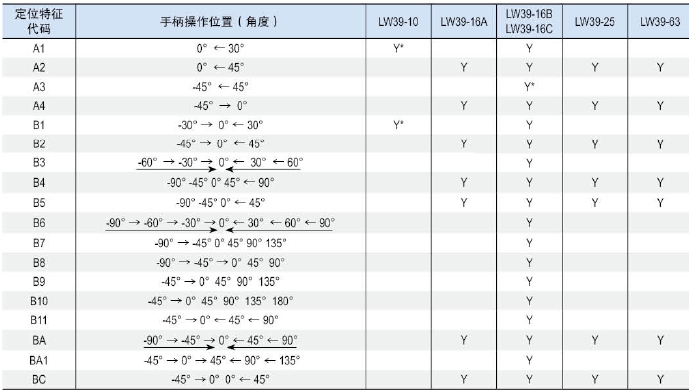

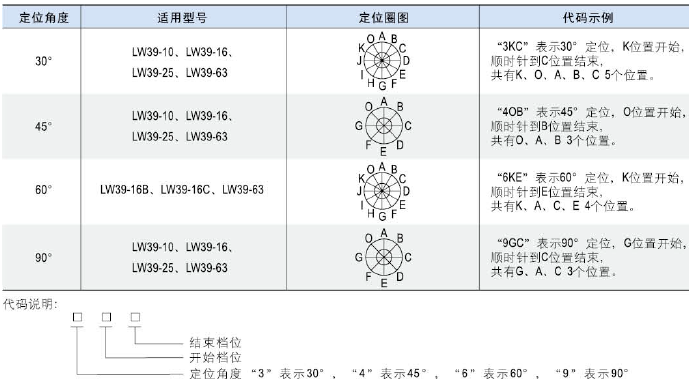

（2）定位特征代码：表示转换开关的档位特征，有定位式和自复位式两类。

①定位式

②自复式：一个或几个档位具有自复位功能。表中Y*一表示可选。如A1：0°←30°表示当旋钮旋至30°时，放松旋钮，旋钮能自动返回到0°位置，其它位置时不能自动返回。其他代码类似。

四）主令控制器

主令控制器（又称主令开关），主要用于电气传动装置中，按一定顺序接合或断开触头，达到发布指令或其它控制信号以实现线路联锁、转换的目的。

适用于频繁对电路进行接通和切断，常配合磁力起动器对绕线式异步电动机的起动、制动、调速及换向实行远距离控制，广泛用于各类起重机械的拖动电动机的控制系统中。

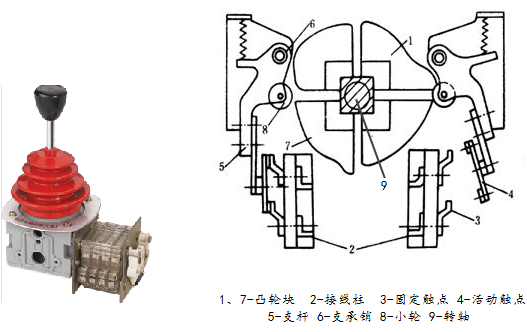

1.结构

主令控制器一般由动触头、静触头、凸轮盘、转轴、外壳等构成。与万能转换开关相比，其触头容量大、档位多。

2、类型

从结构上可分为两类：凸轮可调式和凸轮固定式

3、型号

如：安尼威LK1-6/12

常用主令控制器有LK1、LK5、LK6、LK14等系列。

主令控制器的选用主要根据额定电流和所需控制回路数来选择。

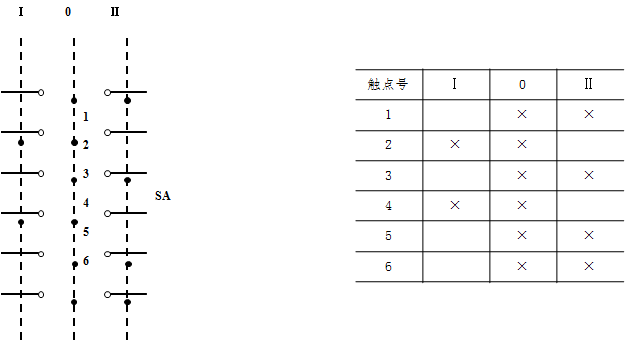

4、主令控制器的图形符号及文字符号

图形符号中每一横线表示一路触点，而竖的虚线表示手柄位置。哪一路接通就在表示该位置的虚线上的触点下面用黑点“．”表示。触点通断也可用通断表来表示，表中的“×”表示触点闭合，空白表示触点分断。例如，当主令控制器的手柄置于“Ⅰ”位时，触点“2”、“4”接通，其他触点断开；当手柄置于“Ⅱ”位时，触点“1”、“3”、“5”、“6”接通，其他触点断开等。

5、华通LK1-8/01 主令控制器

（1)用途

 LK1系列主令控制器选用于交流50Hz、380V以下和直流不高于220V的电路中，作频繁转换控制线路用，主要用作起重机等电力驱动装置的遥控控制，为凸轮控制器。

（2）结构特点

LK1-8系列主令控制器有4个凸轮片组、可实现8路电路控制，手柄直接操作且能定位。

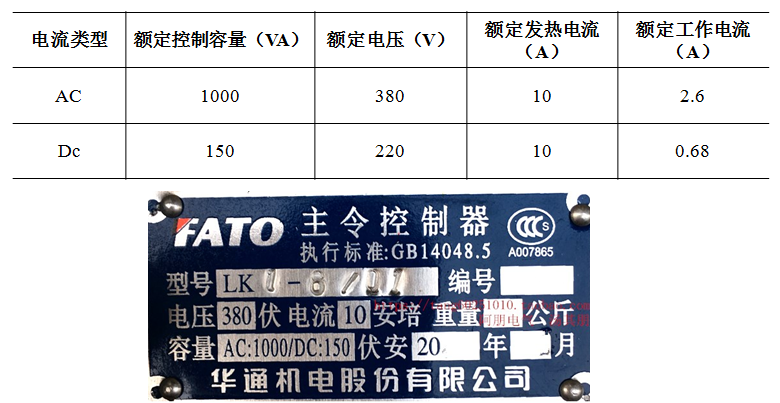

（3）技术参数

使用类别：AC-15  DC-13 额定绝缘电压500V。
