学习内容：
（1）三相异步电动机基础知识
（2）三相异步电动机启动
（3）三相异步电动机使用与维护

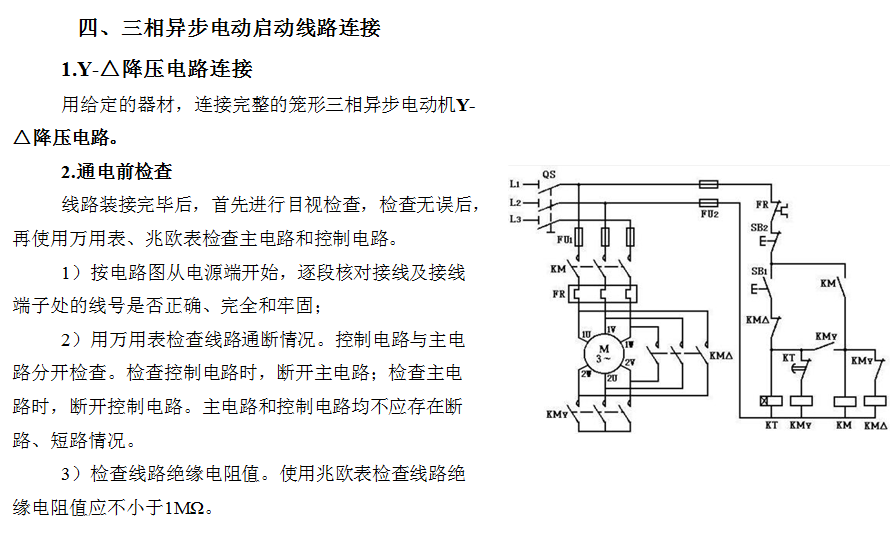

（4）三相异步电动机启动线路连接
三相异步电动机
电动机是利用电磁感应原理把电能转换成机械能的电器装置。根据供电电源特性，有交流电动机和直流电动机之分，交流电动机又可分为三相异步电动机、单相异步电动机和同步电动机等。
一、三相异步电动机基础知识

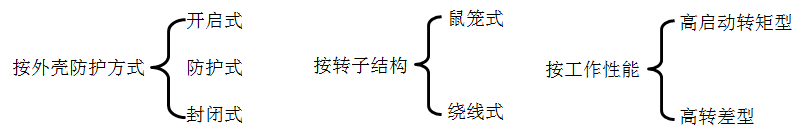

1.三相异步电动机分类
2.三相异步电动机结构
三相异步电动机基本结构有定子和转子两大部分组成，定子和转子之间有空气隙。
1）定子
定子是指电动机中静止不动的部分，主要包括定子铁芯、定子绕组、机座、端盖、罩壳等。

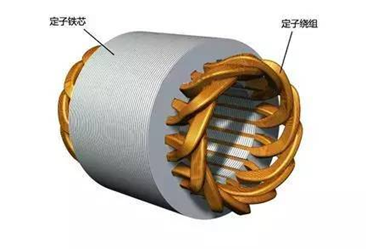

（1）定子铁芯是电动机磁通通路的重要组成部分，通常由带绝缘层的硅钢片叠压而成，定子绕组嵌藏于其槽内。
（2）定子绕组： 作为电动机的电路组成部分，其作用是在通入三相交流电时产生旋转磁场。

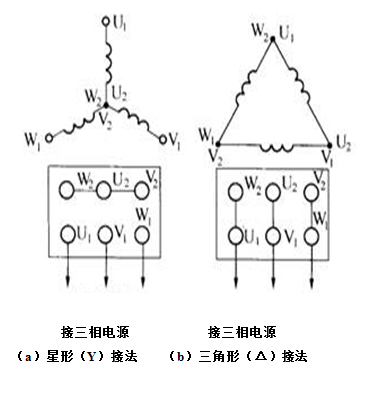

定子三相绕组为完全对称结构，通常有U1、U2、V1、V2、W1、W2共6个出线端，可以根据需要接成星形（Y）或三角形（△）连接。
（3）定子绕组绝缘：
①对地绝缘即定子绕组与定子铁芯之间的绝缘
②相间绝缘即各相定子绕组之间的绝缘
③匝间绝缘即每相定子绕组各线匝之间的绝缘

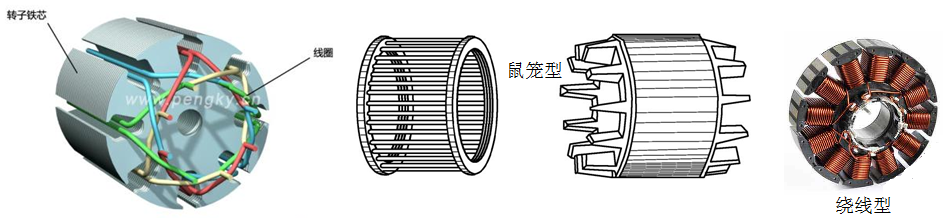

2）转子
转子即电动机的转动部分，包括转子铁芯、定子铁芯、风扇及转轴等。
（1）转子铁芯
与定子铁芯类似，也是电动机磁路的一部分，用于嵌藏转子绕组。
（2）转子绕组
转子绕组用来切割定子旋转磁场，产生感应时电动势和电流，并在旋转磁场的作用下受力而使转子转动，有鼠笼型和绕线型两种。

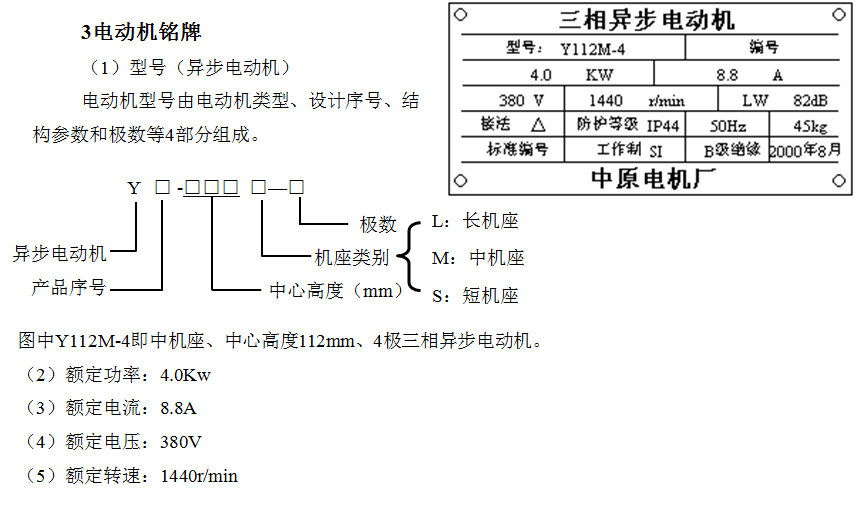

（6）接法：三角形“△”接法
国家标准规定：3Kw及以下，采用星形连接，4Kw及以上采用三角形接法。
（7）防护等级：IP44：封闭式；IP11：开启式；IP22、IP23：防护式；
（8）频率：50Hz
（9）绝缘等级：B绵
表示电动机各绕组及其他绝缘部件所用绝缘材料的等级，按耐热性分Y（90℃）、A（105℃）、E（120℃）、B(130℃）、F（155℃）、H（180℃）、C（200℃ 以上）等7个级别，国产电机使用B、F、H、C 4个等级。
（10）定额工作制：S1：连续；S2：短时，10min、30min、60min、90min四种；S3：断续
.三相异步电动机工作原理
1）定子旋转磁场产生
在向定子三相绕组中分别通入三相交流电后，则在定子、转子两者构成的空气隙中形成一个沿定子内圆旋转的合成磁场，即旋转磁场。图中磁场旋转方向为顺时针。
2）旋转磁场方向
任意调换电动机两相绕组所接交流电源的相序，旋转磁场即反转。

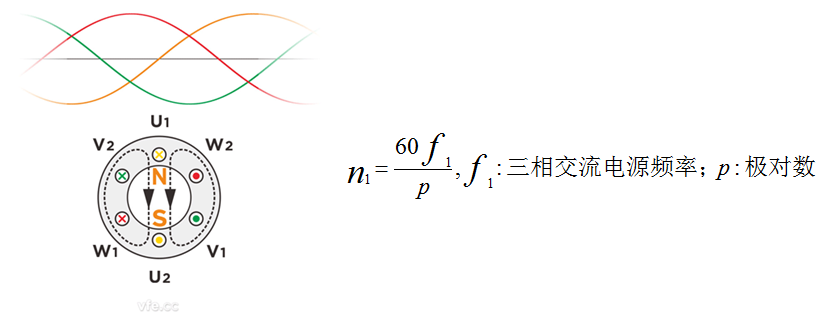

3）旋转磁场的旋转速度n1
四极电机的即极对数p=2.

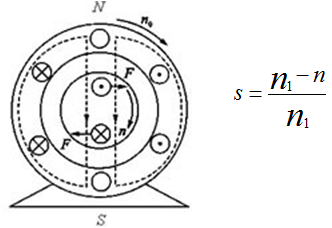

4）三相异步电动机旋转原理
定子绕组产生的旋转磁场穿过转子导体，在转子导体中产生感应电动势和电流，转子导体中的电流与穿过导体的磁场相互作用，使转子导体受到电磁力的作用，该电磁力在转子轴上形成电磁转矩，使转子以转速n旋转。
异步电动机的转子与电源不直接相接，是依靠电磁感应来产生电动势和电流，获得电磁转矩而旋转，因此，又称为感应电动机。
转差率S：异步电动机旋转磁场转速n1与电动机转速n之差与旋转磁场转速n1之比。
二、三相异步电动启动
异步电动机在启动瞬间，转速从零开始增加，瞬间转差率S=1，转子绕组中感应电极很大，使定子绕组中流过的启动电流达到额定电流的4~7倍。尽管启动时间很短（几秒至十几秒），但会引起电网电压较大下降，影响其他用电设备正常工作。
三相鼠笼型异步电动机有直接启动和降压启动两种启动方式。
1、直接启动
满足以下条件之一，即可采用直接启动：
（1）容量在7Kw以下的三相异步电动机
（2）使用专用变压器且电动机容量小于变压器容量的20%。

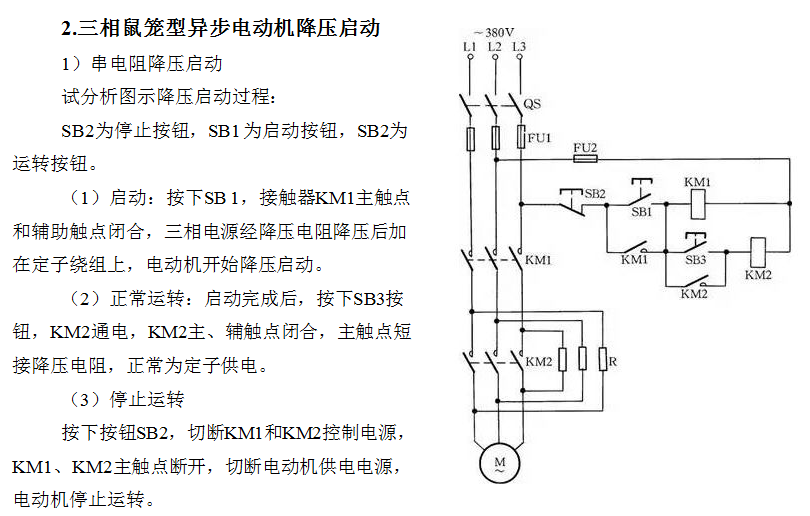

2.三相鼠笼型异步电动机降压启动
降压启动是指启动时降低加在电动机定子绕组上的电压，启动运动后，再使其电压恢复到额定电压正常运动 的启动方式。
降压启动常用于轻载或空载启动。

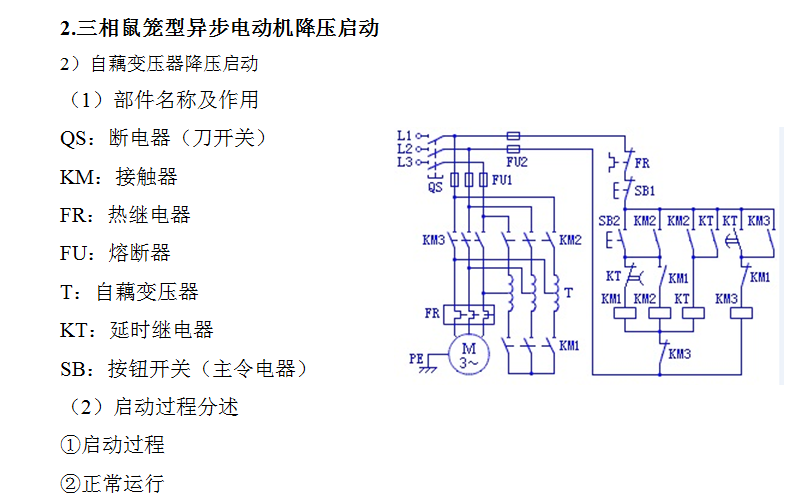

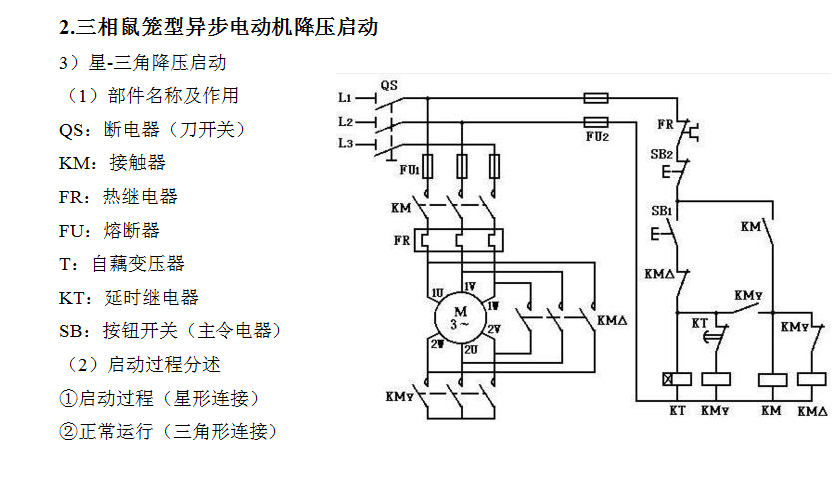

常用方法有：串电阻降压启动、自耦变压器降压启动和星—三角降压启动。
异步电动机在启动瞬间，转速从零开始增加，瞬间转差率S=1，转子绕组中感应电流很大，使定子绕组中流过的启动电流会达到额定电流的4~7倍。尽管启动时间很短（几秒至十几秒），但会引起电网电压较大下降，影响其他用电设备正常工作。
三相鼠笼型异步电动机有直接启动和降压启动两种启动方式。
1、直接启动
满足以下条件之一，即可采用直接启动：
（1）容量在7Kw以下的三相异步电动机
（2）使用专用变压器且电动机容量小于变压器容量的20%。
2.三相鼠笼型异步电动机降压启动
降压启动是指启动时降低加在电动机定子绕组上的电压，启动运动后，再使其电压恢复到额定电压正常运动 的启动方式。
降压启动常用于轻载或空载启动。
常用方法有：串电阻降压启动、自耦变压器降压启动和星—三角降压启动。

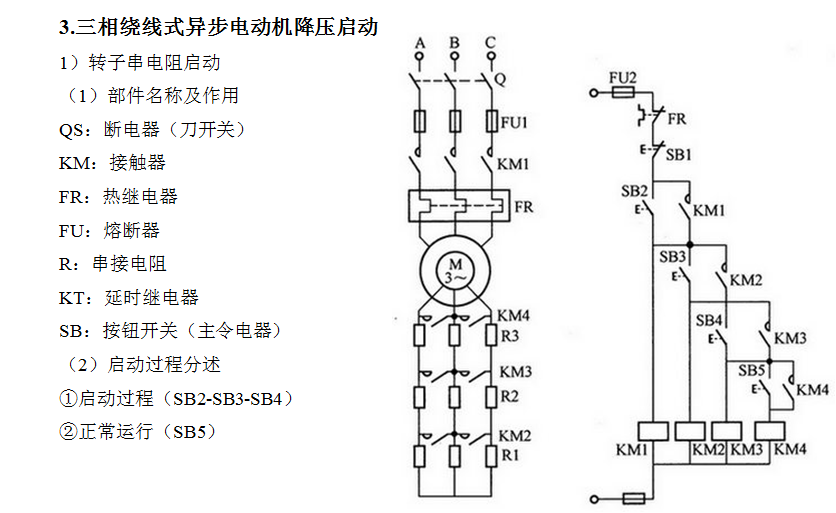

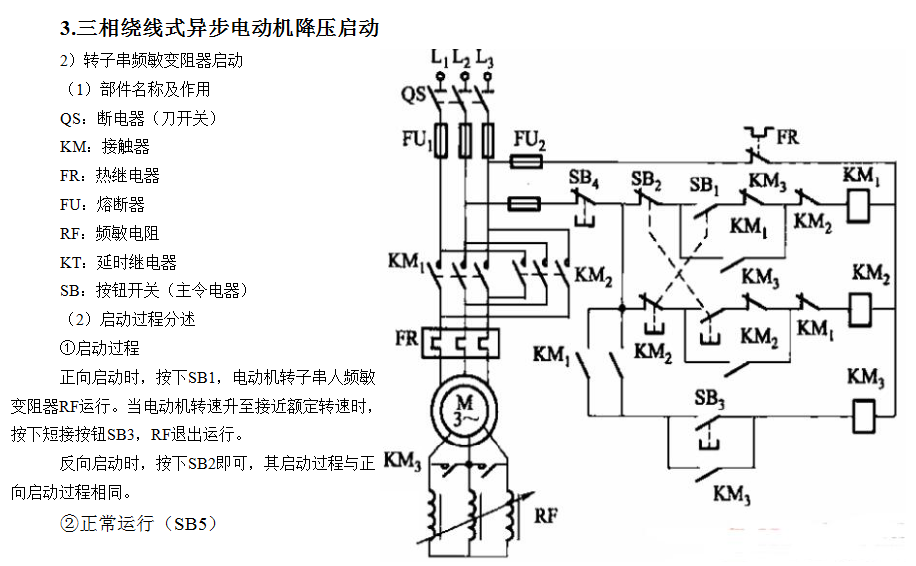

三、三相异步电动的使用与维护
1.使用前的检查
1）外面表面清洁
使用不大于2个大气压的压缩空气吹净污物，或使用干抹布擦除，不得使用湿布或沾有油渍的布擦拭电动机内部。
2）拆除电动机出线端子上所有外部接线及出线端子本身之间的连接
（1）使用兆欧表测量绝缘电阻
①各相绕组电：≥1M Ω/1Kv
②每相绕组与金属机壳间： ≥1M Ω/1Kv
三相380V电动机使用500V的兆欧表测量就可以，其绝缘电阻值应大于0.5M Ω。若绝缘电阻值明显低于0.5M Ω/500V，则可能是潮湿引起，进行烘干处理后再测量判定；若绝缘电阻值为零，先烘干处理，再测量绝缘损坏。
（2）接线复原。绝缘电阻测试合格后，再将所有的接线复原。
3）核对电动机铭牌额定数据
4）检查电动机轴承润滑脂（油）状况
5）检查电动机与安装座墩
6）检查电动机辅助设备，如熔断器是否熔断，熔丝规格是否合适等等。
2.运行中的监视与维护
在电动机处于运行中时，通过听、看、闻等方法及时监视，确保在运行中出现异常情况时能及时切断电动机电源，以免故障扩大。
（1）“听”。电动机运行中出现尖叫、沉闷、摩擦、撞击或振动等异音时，应立即断电检查；
（2）“看”。经常检查、监视电动机的温度，确保电动机通风良好。
（3）“闻”。焦臭味因电动机温度过高所致，须立即断电检查
（4）定期清洁与润滑
（5）定期监测电动机绝缘电阻
（6）笼形电动机全压启动时，不宜过于频繁。
