学习内容：
1.低压配电接地系统基本要求
2.低压配电系统一般规定
3.接地体与接地干线安装规定
4.接地保护装置的日常维护`
建议参照GB50169-2016和GB/T 6829-2017 剩余电流动作保护电器(RCD)规定学习本节内容。
一、低压配电接地系统基本要求
1.IT系统
当相导体与用电设备外露可导电部分故障时，用电设备接地装置的电阻值与故障电流乘积应小于50V；
2.TT、TN系统
当电气装置中发生带电部分与外露可导电部分（或保护导体）之间的故障时，所配置的保护装置应能自动切断发生故障部分的供电，并小于交流50V，切断时间不超过5s.
3.电气装置中的外露可导电部分都应通过保护导体或保护中性导体与接地极相连接，以保证故障回路的形成。
二、低压配电系统一般规定
1.在IT系统中
（1）所有带电部分应对绝缘或配电变压器中性点应通过足够大的阻抗接地
（2）电气设备外露可导电部分可单独接地或成组的接地。
（3）电气设备外露可导电部分应通过保护导体或保护接地母线、总接地端子与接地极相连
（4）电气设备保护接地电阻的电阻值不超过4Ω
（5）包括中性导体在内的任何带电部分严禁直接接地
（6）电源系统对地应保持良好的绝缘状态
（7）在无特殊要求情况下，IT系统不宜引出中性线
（8）必须装设绝缘监视及接地故障报警或显示装置，报警后应当及时消除故障
（9）只有发生两相都接地故障时，才要求断路器切断电源
2.在TT系统中
（1）所有电气设备外露可导电部分宜采用保护导体与共用的接地网或保护接地母线、总接地端子相连
（2）电气设备保护接地电阻的电阻值不应超过4Ω
（3）供电部分均应装设能自动切除接地故障的装置（包括剩余电流动作保护装置）
3.在TN系统中
（1）低压侧及各回路均应装设电流保护装置。
（2）低压线路每处重复接地网的接地电阻值不应大于10Ω
（3）在电气设备的接地电阻允许达到10Ω的电力网中，每处重复接地的接地电阻值不应超过30Ω且重复接地不应少于3处
（4）除构成局部TT系统外，不允许部分电气设备采用保护接地
（5）TN-C配电系统中不能装设剩余电流动作保护装置
（6）PEN导体从某点起分出中性导体和保护导体后，不允许再合并或相互接触。
4.低压配电系统中对导体的要求
（1）相导体（L）的规定
线路电压损失不应超过允许值。
导体最小截面积应满足机械强度的要求
在低压配电系统中，绝缘导体应符合工作电压要求，室内敷设塑料绝缘电线不应低于0.45（直流）/0.75（交流）Kv ,电力电缆不应低于0.6（直流）／1（交流）kV。
（2）中性导体（N）的规定
相导体截面积不大于16m㎡（铜线）或25m㎡（铝）和单相供电时，中性导体应和相导体截面积相同。
相导体截面积大于16m㎡（铜线）或25m㎡（铝）和单相供电时，中性导体可以小于相导体截面积，但其预期最大电流不能超过其允许截流量。
中性导体（N）应保持与相导体相同的绝缘水平，并不得接地。
中性导体（N）（除单相用电设备外）不得装设熔断器和单独的开关器件。
（3）保护导体（PE）或保护中性导体（PEN）的规定
凡被人体可能会同时接触到的外露可导电部分，应连接到同一接地系统（等电位）
PE或PEN导体上不得安装熔断器或开关器件，任何时候都应保证PE或PEN的畅通。
电气装置的外露可导电部分不得用作保护导体的串联过渡接点
保护导体严禁通过工作电流
保护导体导体必须要有足够的截面积。在确保不超过允许的截流量时，要综合考虑机械强度和热稳定性。当相导体截面积小于等于16m㎡时，PE导体截面积应等于相导体截面积；当当相导体截面积小于等于16m㎡时，PE导体截面积不得小于相应线路相导体截面积的1/2。

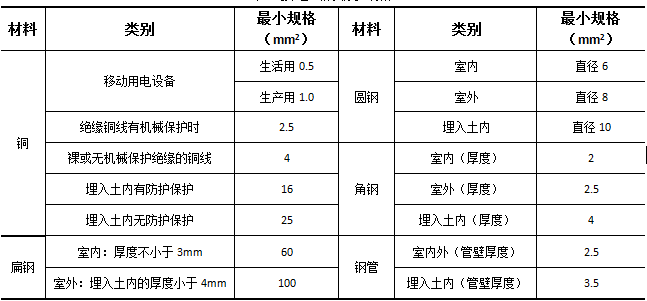

表 接地线的最小规格
TN-C及TN-C-S系统中的PEN导体截面积不小于铜10m㎡或铝16m㎡，并有耐受最高电压的绝缘。
5.工作接地的要求
通常所指的工作接地，是指低压电源系统变压器中性点的接地。一般地区接地电阻的阻值不超过4Ω，高电阻率地区不超过10Ω。
三、接地体与接地干线安装规范
1.接地线安装要求
（1）携带式用电设备应用电缆中的专用线芯接地，此线芯严禁用来通过工作电流，严禁利用设备的N导线接地；
（2）五芯电缆必须确认相线、中性线和保护线；
（3）单独使用接地线时，应采用多股软铜线，其截面积不小于1.5m㎡
2.电气装置和设施的下列金属部分应接地或接零
（1）电机、变压器、互感器的二次绕组；
（2）电气设备的传动装置的电热设备的金属外壳
（3）配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座
（4）承载电气设备的构架和金属外壳
四、接地保护装置的日常维护
1.定期检测
对于车间电气设备的接地线或接零线，每年应至少检查两次。
（1）检查接地线或接零线与电气设备的金属外壳，以及同接地网之间的连接是否接触良好、有无松动等假接地、假接零。
（2）检查接地、接零装置有无损伤、断裂或腐蚀；
（3）对移动式、携带式电气设备的保护线，在每次使用前，应检查其接线是否良好，定期检测移动式、携带式电气设备的的绝缘性能。
2.日常维护
（1）经常观察人工接地体周围的环境情况，不应堆放强烈腐蚀性的化学物质；
（2）电气设备在每次大修后，必须对接地、接零装置进行完好程度的检查和测试。
（3）在TN-C的低压配电系统中，三孔插座接保护线的端子应与PEN线连接
