学习内容：

（1）剥离线头绝缘层

（2）导线连接方法

（3）导线连接练习

一、剥离线头绝缘层

1.剥削导线绝缘层的技术要求

（1）不得损伤金属芯线，剥削出的芯线应保持完整无损；

（2）注意安全，使用电工刀剥削时，刀口应向外，避免伤人；

（3）根据接头需要，剥削线头长短应合适。

2. 塑料绝缘硬线

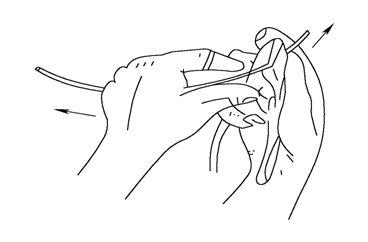

（1）用钢丝钳剖削塑料硬线绝缘层

导线截面积4mm ²及以下使用钢丝钳。

左手握住导线。根据线头需要长短用钢丝钳钳口切割绝缘层；

用右手握住钢丝钳钳头用力向外去除塑料绝缘层

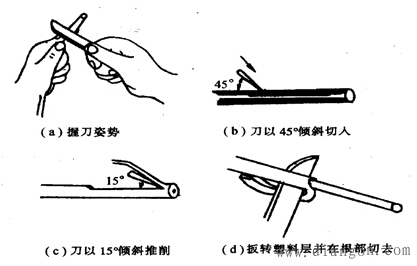

（2）用电工刀剖削塑料硬线绝缘层

导线截面积4mm ²以上使用电工刀。

根据需要的长度，用电工刀以45度角倾斜切入塑料绝缘层；

将电工刀与导线保持25度角左右，向线端推削

将剩下的塑料绝缘层向后板翻

用电工刀切去向后扳翻的塑料绝缘层

3. 塑料软线绝缘层的剖削

塑料软线绝缘层剖削除用剥线钳外，仍可用钢丝钳直接剖削截面为4mm2及以下的导线。方法与用钢丝钳剖削塑料硬线绝缘层相同。 但不宜用电工刀剥削塑料软线绝缘层，

4. 塑料护套线绝缘层的剖削

塑料护套线只有端头连接，不允许进行中间连接。其绝缘层分为外层的公共护套层和内部芯线的绝缘层。公共护套层通常都采用电工刀进行剖削。

（1）根据需要长度用刀尖在线芯缝隙间划开护套层

（2）将护套层向后板翻，用刀齐根切去

（3）在距护套层5~10mm处，以约45°角倾斜切入塑料护套线绝缘层，其他步骤同塑料硬导线绝缘层剥削。

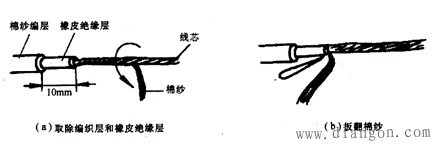

5. 花线绝缘层的剖削

花线的结构比较复杂，多股铜质细芯线先由棉纱包扎层裹捆，接着是橡胶绝缘层，外面还套有棉织管（即保护层）。

（1）剖削时先用电工刀在线头所需长度处切割一圈，将保护层拉去

（2）在距离棉织管10mm左右处用钢丝钳或剥线钳按照剖削塑料软线的方法将内层的橡胶层勒去

（3）将紧贴于线芯处棉纱层散开，用电工刀割去。

6. 橡套软电缆绝缘层的剖削

用电工刀从端头任意两芯线缝隙中割破部分护套层。然后把割破已分成两片的护套层连同芯线（分成两组）一起进行反向分拉来撕破护套层，直到所需长度。再将护套层向后扳翻，在根部分别切断。

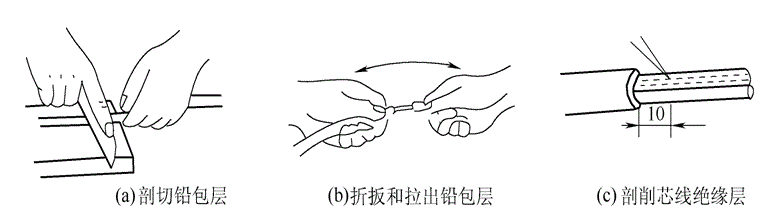

7. 铅包线护套层和绝缘层的剖削

铅包线绝缘层分为外部铅包层和内部芯线绝缘层。剖削时先用电工刀在铅包层上切下一个刀痕，再用双手来回扳动切口处，将其折断，将铅包层拉出来。内部芯线的绝缘层的剖削与塑料硬线绝缘层的剖削方法相同。

二、 导线的连接

1．对导线连接的基本要求

(1) 接触紧密，接头电阻小，稳定性好。与同长度同截面积导线的电阻比应不大于１。　

(2) 接头的机械强度应不小于导线机械强度的80%。

(3) 耐腐蚀。对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀。对于铝与铜连接，主要防止电化腐蚀。在接头前后，要采取措施，避免这类腐蚀的存在。

   (4) 接头的绝缘层强度应与导线的绝缘强度一样。

２．铜芯导线的连接

（1）单股铜芯线的直接连接

（2）单股铜芯线与多股铜芯线的分支连接

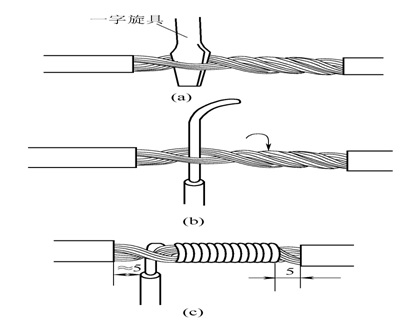

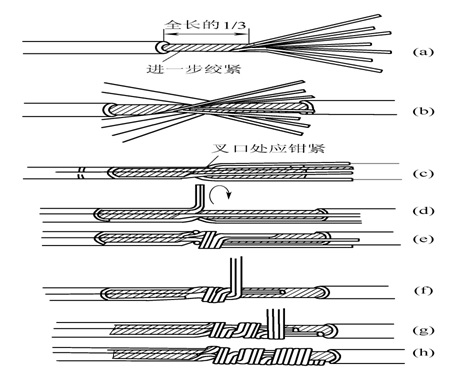

（3）多股铜芯导线的直接连接

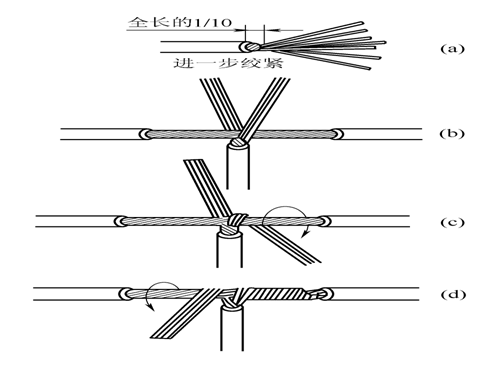

（4）多股铜芯线的分支连接

3. 导线与针孔接线柱的连接

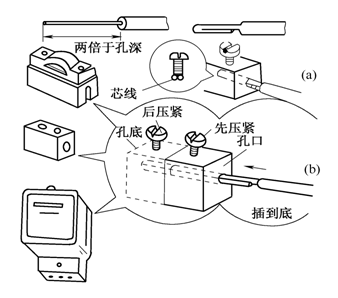

（1）导线与针孔式接线柱的连接

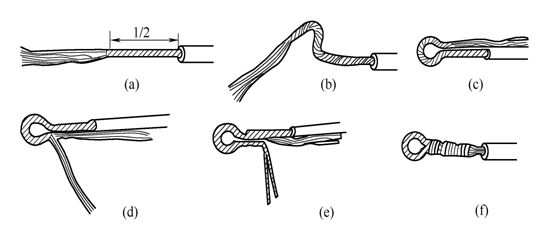

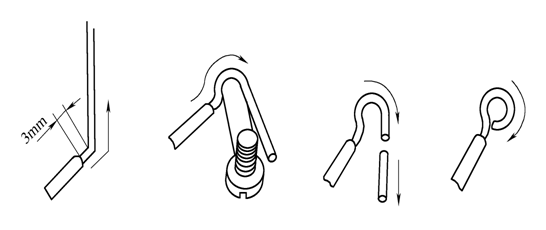

（2）线头与螺钉平压式接线桩的连接

4.铝芯导线的连接
