学习内容：

（1）速度继电器

（2）中间继电器

一、速度继电器

速度继电器 （转速继电器）又称反接制动继电器，是当速度到达规定值时触头动作的继电器。主要用于电动机的反接制动下降到接近零时自动地及时切断电源。

一）、速度继电器概述

1.速度继电器作用

速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当三相电源的相序改变以后，产生与实际转子转动方向相反的旋转磁场，从而产生制动力矩。因此，使电动机在制动状态下迅速降低速度。在电机转速接近零时立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。

由于速度继电器工作时是与电动机同轴的，不论电动机正转或反转，电器的两个常开触点，就有一个闭合，准备实行电动机的制动。一旦开始制动时，由控制系统的联锁触点和速度继电器的备用的闭合触点，形成一个电动机相序反接（俗称倒相）电路，使电动机在反接制动下停车。而当电动机的转速接近零时，速度继电器的制动常开触点分断，从而切断电源，使电动机制动状态结束。

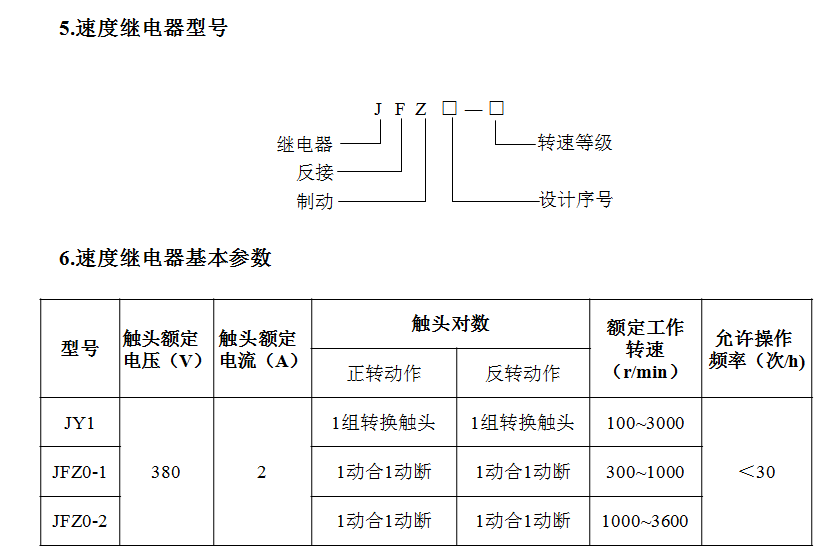

常用的速度继电器有JY1型和JFZ0型两种。其中，JY1型可在700～3600r/min范围内可靠地工作；JFZO－1型使用于300～1000r/min；JFZO-2型适用于1000～3600r/min。他们具有两个常开触点、两个常闭触点，触电额定电压为380V，额定电流为2A。一般速度继电器的转轴在130r/min左右即能动作，在100r/min时触头即能恢复到正常位置。

可以通过螺钉的调节来改变速度继电器动作的转速，以适应控制电路的要求。

4.速度继电器的电气符号

（1）文字符号：KS

（2）图形符号：

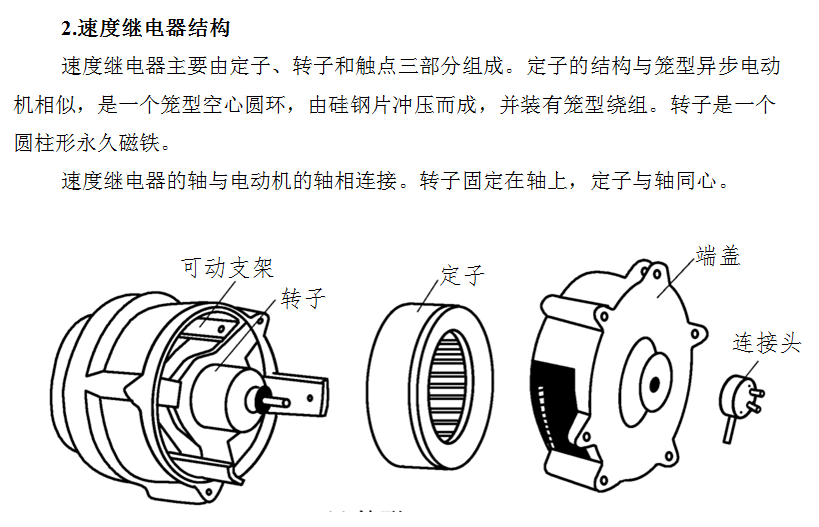

二）JY-1速度继电器

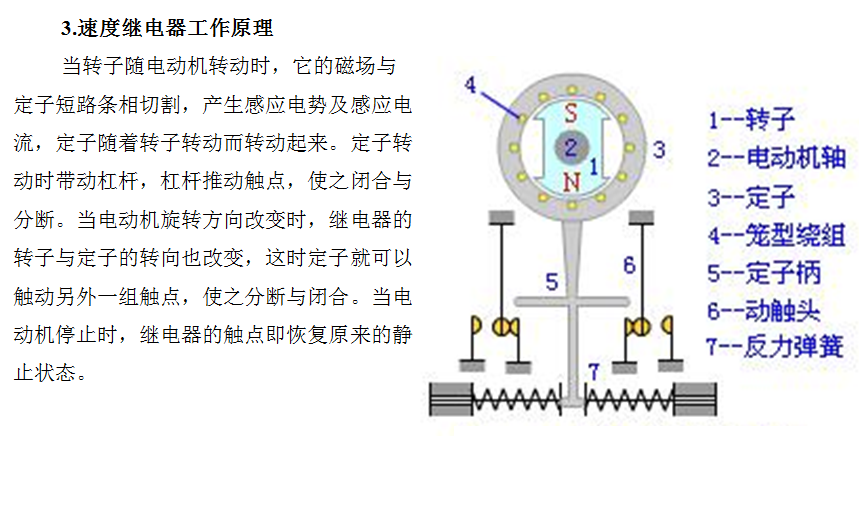

JY-1型速度继电器是利用电磁感应原理工作的感应式速度继电器，广泛用于生产机械运动部件的速度控制和反接控制快速停车。如车床主轴、铣床主轴等。

JY-1速度控制继电器主要用于三相鼠笼式电动机的反接制动电路，也可用在异步电动机能耗制动电路中，作为电动机停转后，自动切断直流电源。

JY-1速度控制断电器在连续工作制中，可靠地工作在3000转/分以下，在反复短时工作制中（频繁起动，制动）每分钟不超过30次。 

JY-1速度控制继电器在继电器轴转速为150转/分左右时，即能动作。100转/分以下触点恢复工作位置。

二）JY-1速度继电器

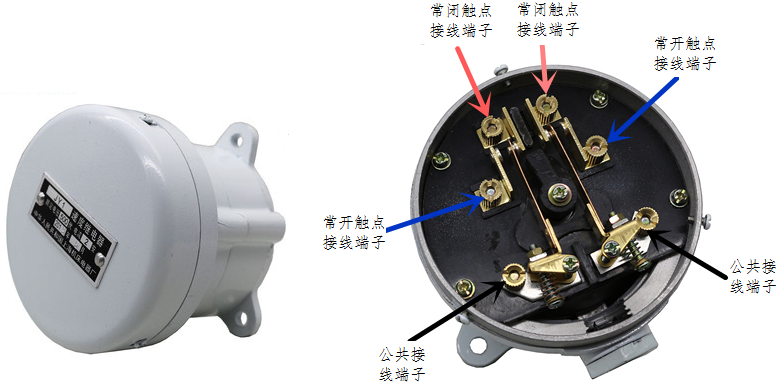

JY-1型速度继电器触点结构

二、中间继电器

中间继电器(intermediate relay)实际上是一种动作值与释放值不能调节的电压继电器，用在控制电路中传递中间信号，以增加触点的数量及容量。

一）中间继电器概述

1.结构和原理

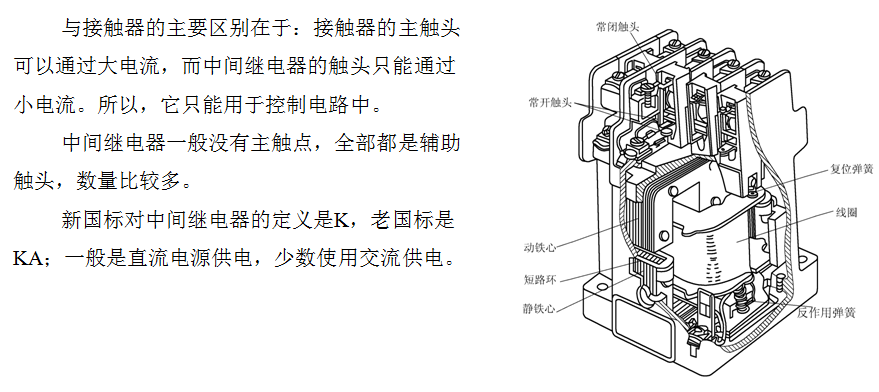

中间继电器在结构与原理上和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

2.中间继电器分类

（1）静态型

静态中间继电器用于各种保护和自动控制线路中。此类继电器由电子元器件和精密小型继电器等构成，是电力系列中间继电器更新换代首选产品。

静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

（2）电磁型

当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

3.中间继电器参数

（1）动作电压：不大于70%额定值。

（2）返回（释放）电压：不小于5%额定值。

（3）动作时间：不大于0.02s（额定值下）。

（4）返回（释放）时间：不大于0.02s（额定值下）。

（5）电气寿命：继电器在正常负荷下，电寿命不低于1万次。

（6）功率消耗：直流回路不大于4W，交流回路不大于5VA。

（7）触点容量：在电压不超过250V、电流不超过1A的直流有感负荷（时间常数τ=5±0.75ms）中，断开容量为50W；在电压不超过250V、电流不超过3A的交流回路中为250VA（功率因数CosΦ=0.4±0.1），允许长期接通5A电流。

（8）绝缘电阻：

下列部位用开路电压500V兆欧表测量其绝缘电阻应≥300MΩ（常温下）。

①导电端子与外露非带电金属或外壳之间；

②动、静触点之间；

③常开触点与常闭触点之间；

④触点与电压回路之间。

（9）介质强度：

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。

（10）抗干扰性能：继电器的抗干扰应符合 DL478-92《静态继电保护及自动装置通用技术条件》中的有关规定。

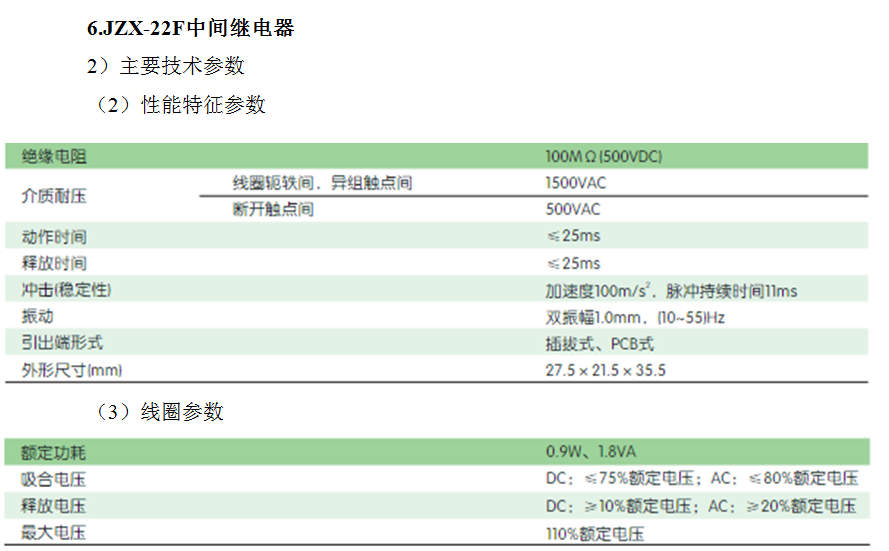

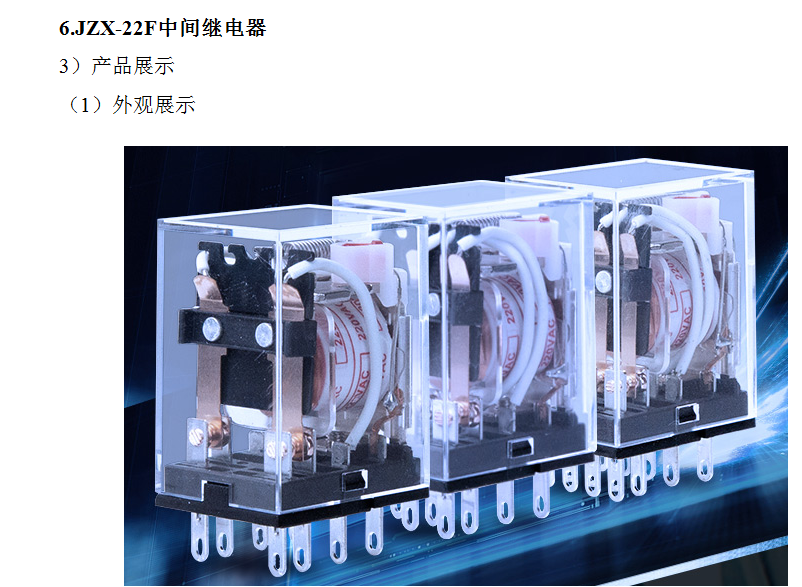

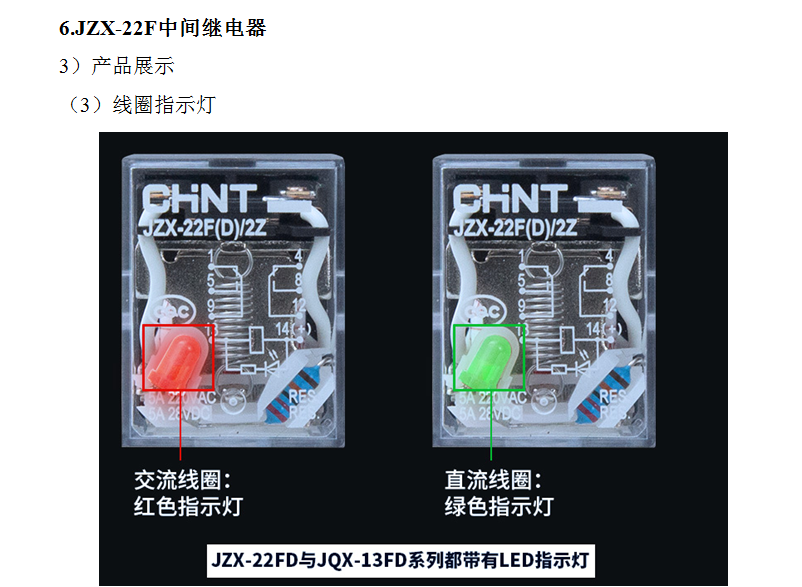

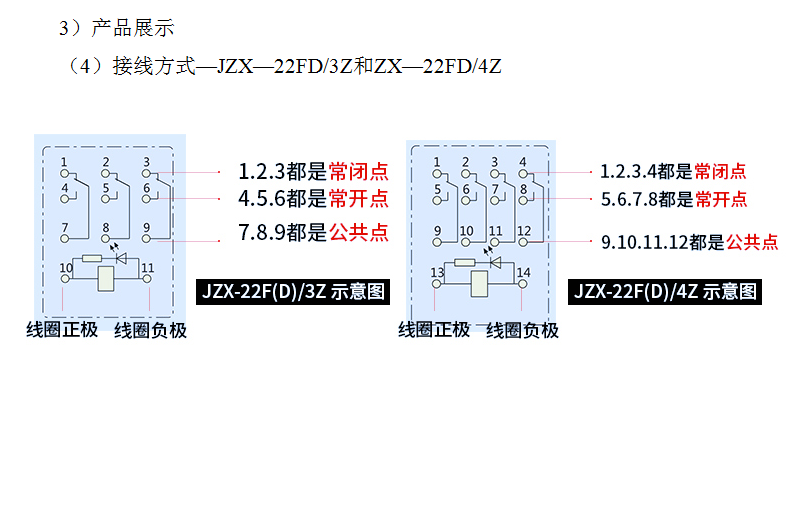

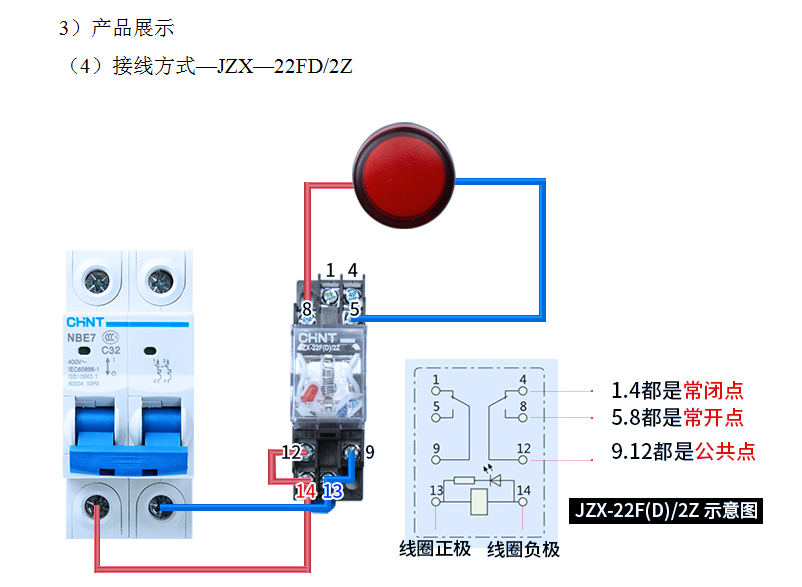

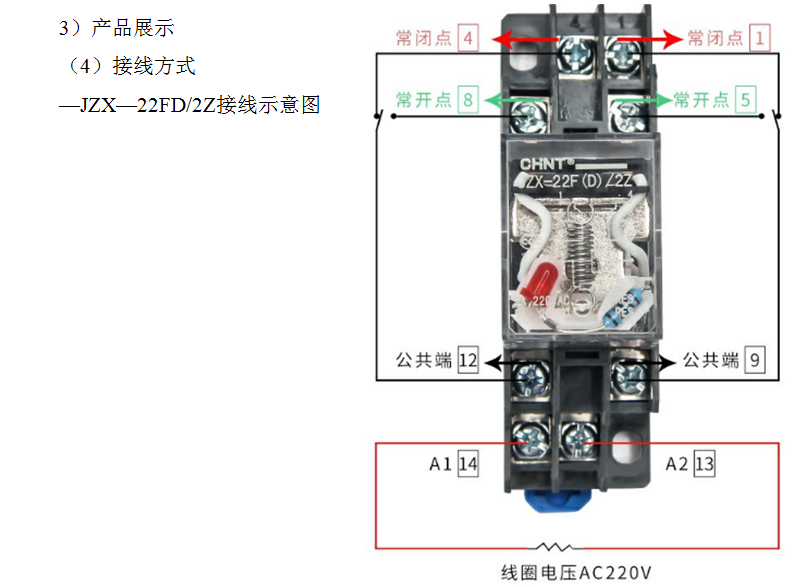

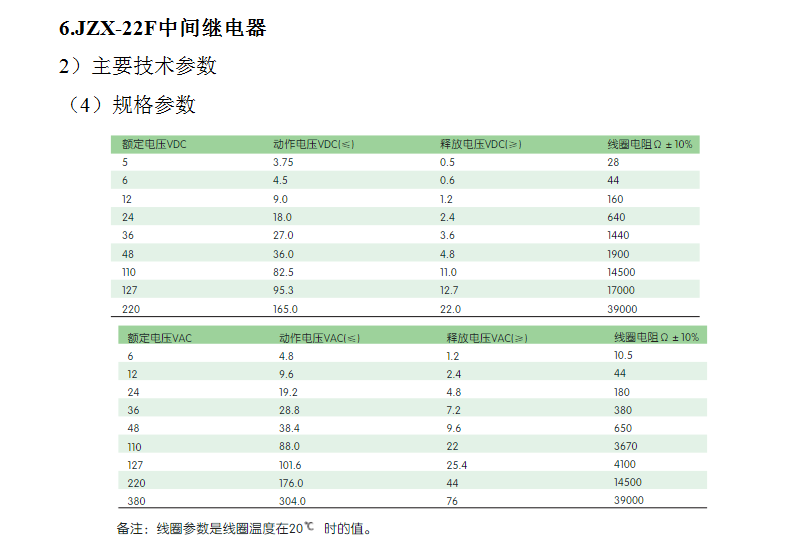

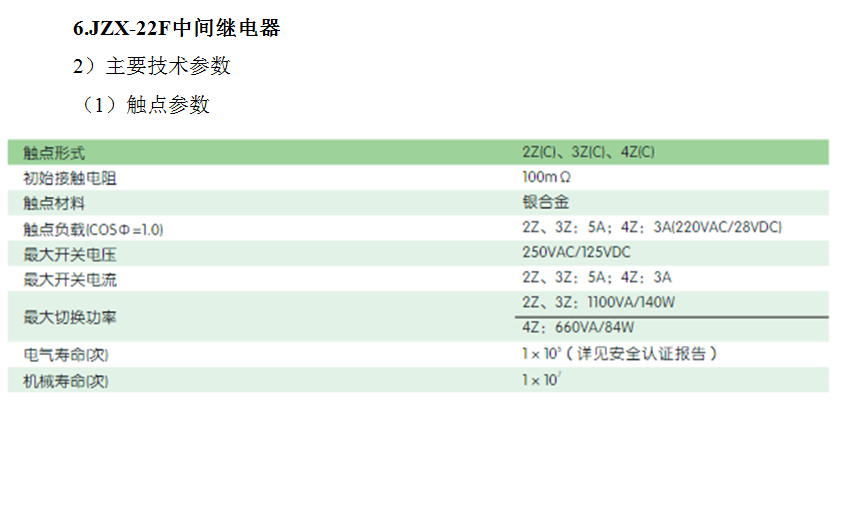

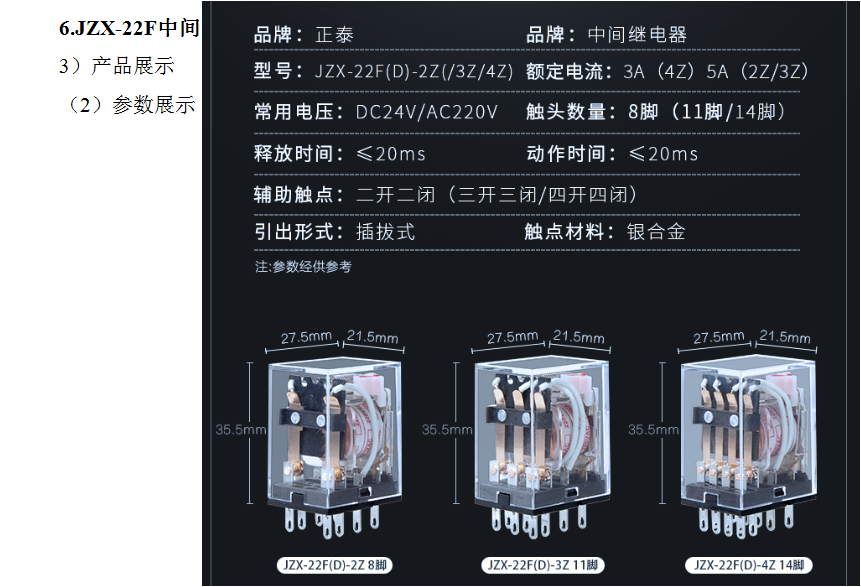

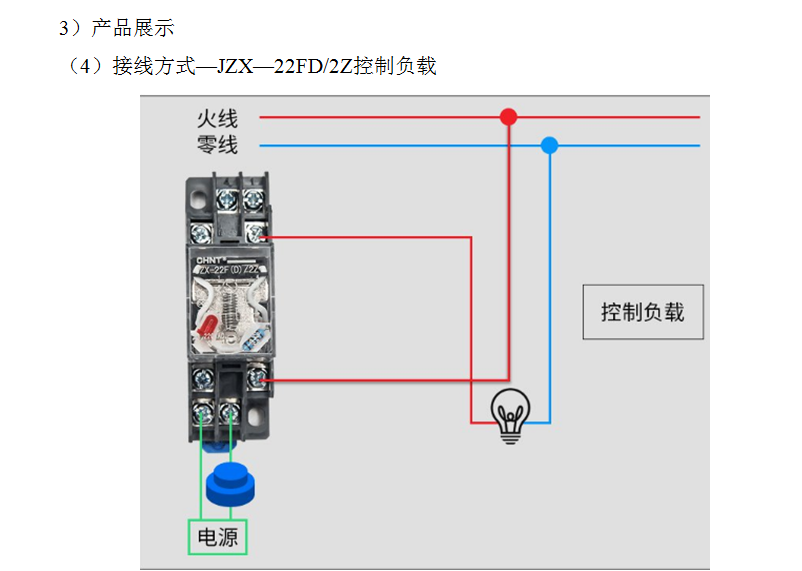

6.JZX-22F中间继电器

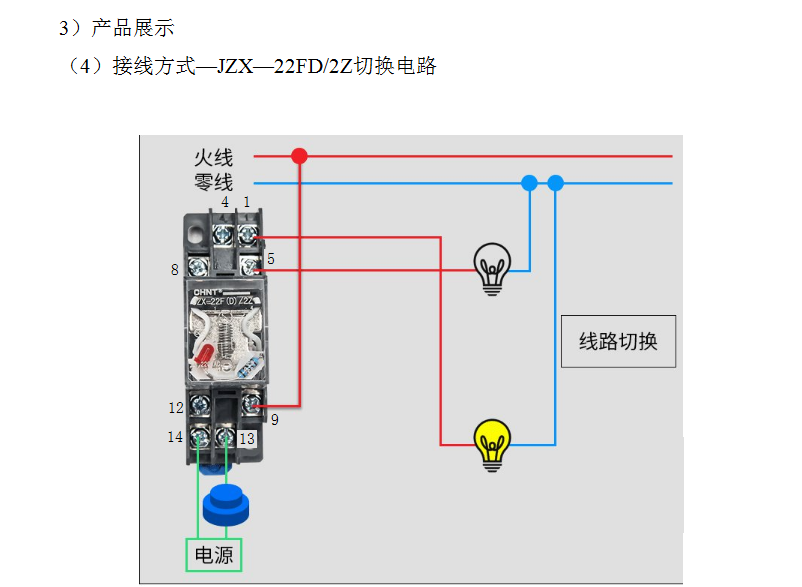

JZX-22F系列中间继电器有2Z、3Z和4Z三种触点形式，适于用额定电压直流5～220V、交流6～380V。

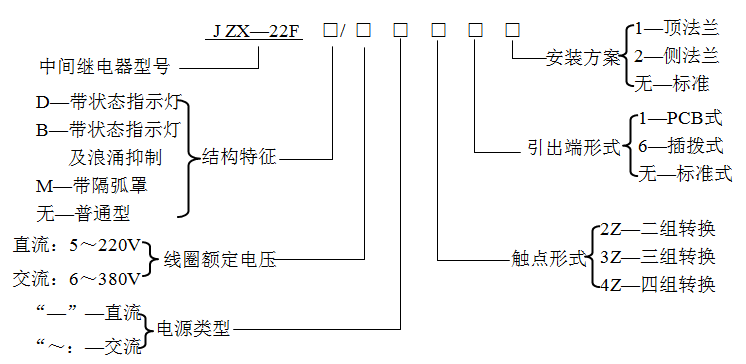

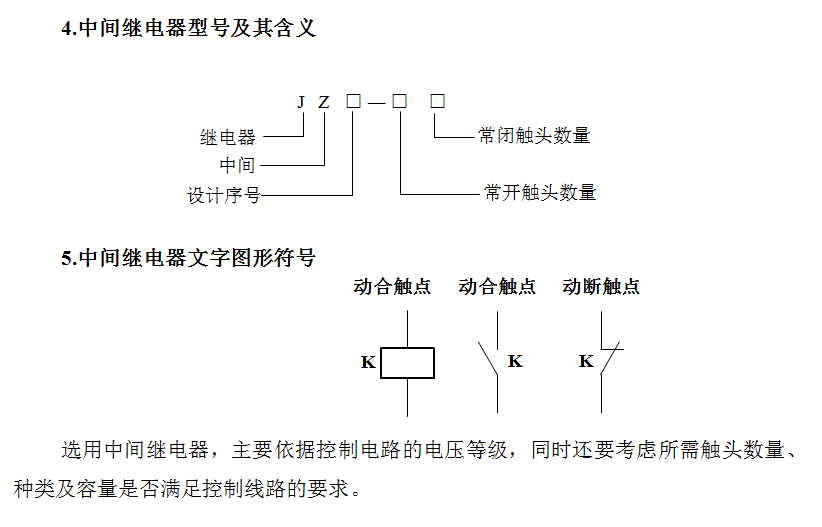

1）型号含义
