学习内容：

（1）电机启动器用途

（2）电磁启动器

（3）电机软启动器

（4）星形—三角形降压启动器

电机启动器是用于辅助电动机启动的设备，使电动机启动平稳，启动电波对电网的冲击小，还能实现对电动机的软停车、制动、过载和缺相保护等。

电机启动器主要用于大型电动机和异步电动机中。

一）电机启动器概述

1、分类

1）按操作方式：分为手动式和自动式启动器两种。

2）按工作原理可分为：

（1）电磁启动器，又称磁力启动器，是一种全压（直接）启动控制电器，一般由交流接触器、热继电器等组成，通过按钮操作可以远距离直接启动、停止中小型的笼型三相异步电动机。又分为可逆型和不可逆型。可逆磁力启动器用于控制电动机的正反转；不可逆磁力启动器用于控制电动机的单向运转。

（2）固态软启动器，其工作原理是从电机的定子回路采集电流和电压信号，通过特殊变换处理后，来控制三路双向可控硅的导通状态，进而控制电机的起动电流和电机运行时的输入功率，达到完成电机软启动的目的。

（3）液体电阻启动器，其工作原理是在被控绕线电动机的转子回路中串入特殊配制的液体电阻，并通过调整电解液的浓度及改变两极板间的距离使液体电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机获得最大起动转矩及最小起动电流，进而平稳起动。

具体工作过程是：主电机启动时，动极板在一个小功率传动机构系统的带动下缓慢移动，改变两极板之间的距离，使串入转子回路的液体电阻阻值变化满足上述条件，电机转速升高。当两极板之间距离最小时，电机转速达到额定转速，将液体电阻短接，完成起动过程，转入运行状态。

（4）高压笼型电机启动器。用特种介质配置的水溶液作为液体电阻。串入电机的定子回路。该电阻在电机起动过程中，控制阻值由大到小变化，恰好与异步电动机的起动特性相适应，大幅度降低电机的起动电流，从而实现鼠笼电机降压无冲击地平滑启动。

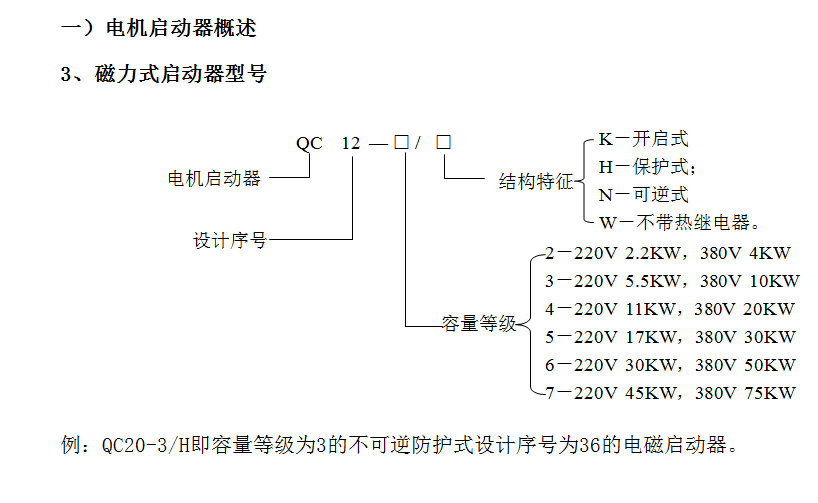

2、异步电动机启动方式

1）直接起动。三相异步电动机直接起动时电流可达到额定电流的6-7倍，对电网的冲击较大，特别是大功率电动机。

2）降压起动。降压起动主要有热自藕降压起动和星三角降压起动。

（1）热自藕降压起动，是指通过自藕变压器在起动时降低电机电压，同时降低起动电流。一般降低为额定电压的55%-75%左右。

（2）星—三角降压起动，是指通过改变电机的接线方式而改变起动电压，从而降低起动电流的一种方法，只能适用于正常接线方式为三角形接法的电机。

3）频敏电阻起动。频敏电阻起动是指在电机起动时在主路中串联频敏电阻，从而降低起动电流。

二）电磁启动器QC36系列

QC36系列电磁启动器主要适于用交流50Hz或60Hz、额定工作电压至380V、额定工作电流至100A的电路中，用作控制三相鼠笼型感应电动机，使其直接启动、停止和正反向运转，带有热过载继电器的启动器能对电动机的过载或断相起保护作用，主要由交流接触器、热继电器、按钮和熔断器等组成。

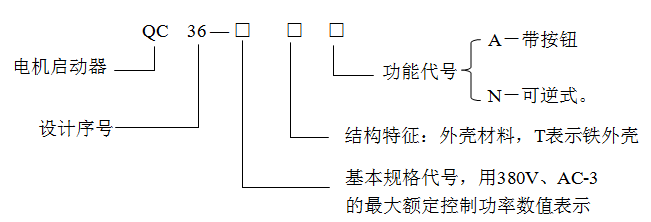

1、型号及含义

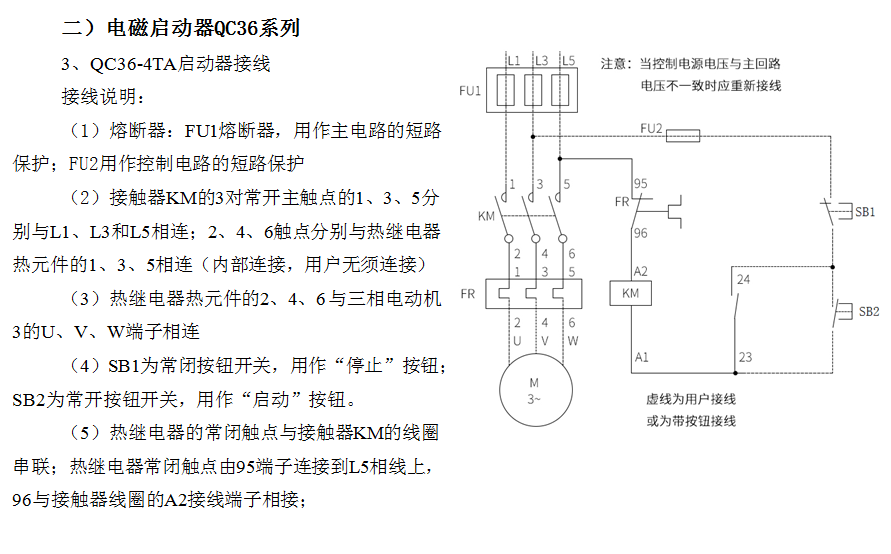

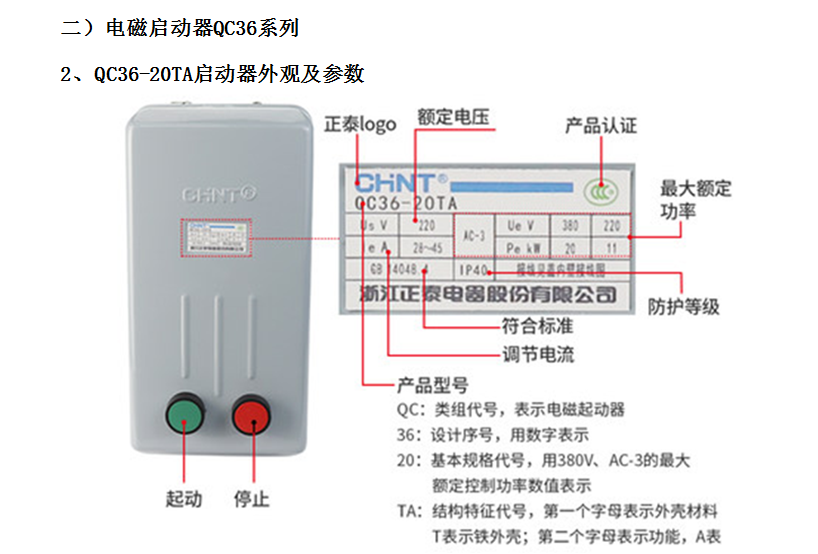

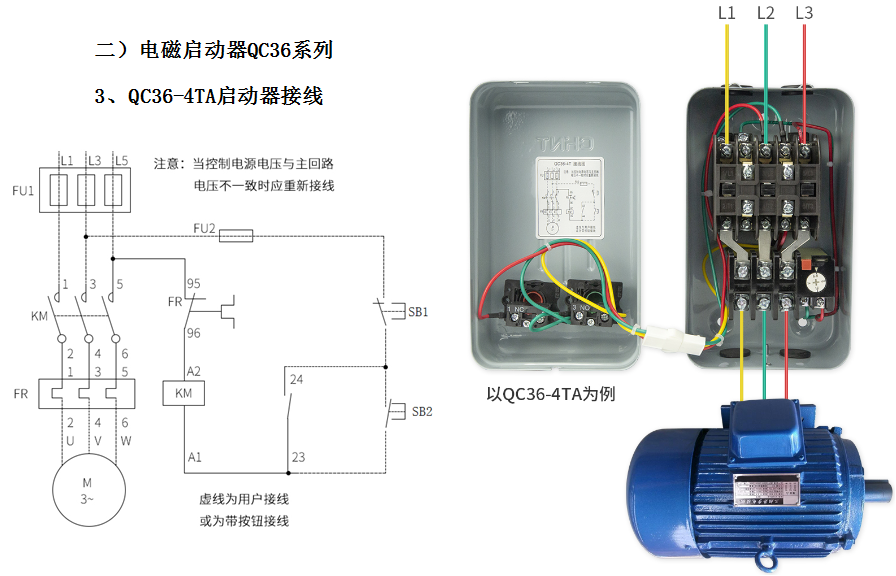

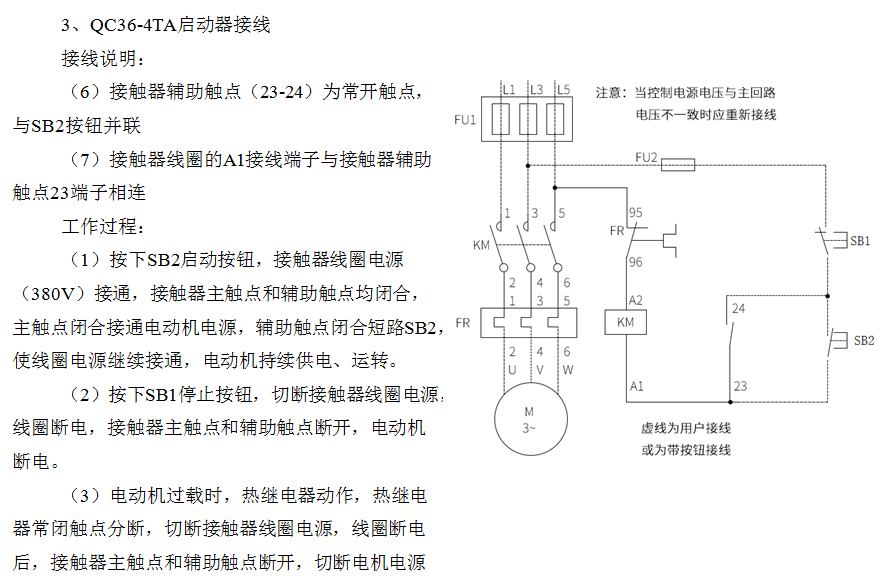

三）NJR2-ZX系列在线式软启动器

NJR2-ZX系列在线式软起动器是以先进的双CPU控制技术为核心，控制可控硅模块，实现(鼠笼式)三相交流异步电动机的软起动、软停止功能，同时具有过载、输入缺相、输出缺相、负载短路、起动限流超时、过电压、欠电压等多项可选保护功能。该产品起动电机后，不需交流接触器直接在线使用，产品规格覆盖7.5kW～75kW，是传统的星--三角起动、自藕降压起动理想的更新换代产品。

1、型号及含义

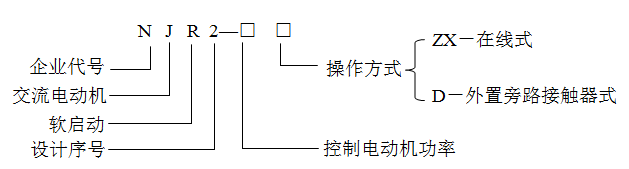

例：NJR2—7.5ZX启动器，即在线式软启动器，电动机功率为7.5KW。

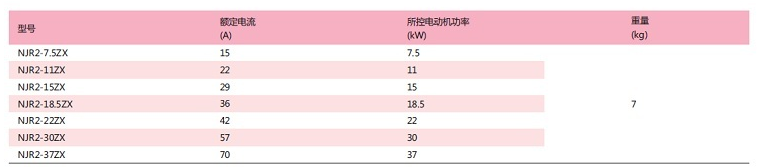

2、NJR2-ZX系列软启动器规格展示

3、技术参数与性能

（1）电源电压：380V±57V；50Hz±1Hz

（2） 起动电流：从0.5~5倍的起动电流限制

（3） 斜坡下降时间：0s~60s

（4） 软起基值电压：30%Ue~70%Ue

（5） 突跳起动时间：0.1s

（6）海拔超过1000米，应相应降低容量使用， 1000米以上每增加100米电流降低0.5%； 环境温度在-10℃~40℃之间 (40℃以上每升高1℃，电流降低3%)； 相对湿度不超过95% 无凝露、无易燃易爆气体、无导电尘埃、 通风良好的室内环境中。

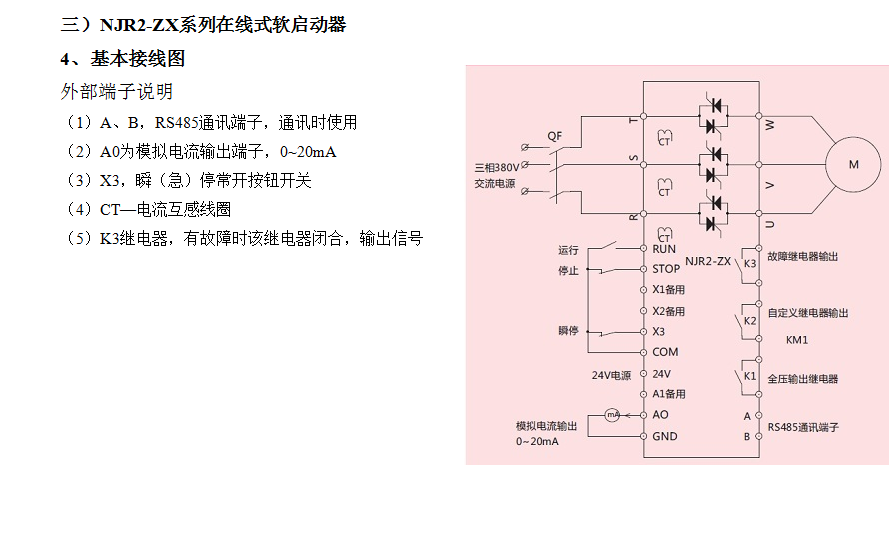

四）降压启动器

电机启动电流近似与定子的电压成正比，因此要采用降低定子绕组电压的办法来限制启动电流，即为降压启动又称减压启动。

对于因直接启动冲击电流过大而无法承受的场合，通常采用减压启动，此时，启动转矩下降，启动电流也下降，只适合必须减小启动电流，又对启动转矩要求不高的场合。

1.常见降压启动方法

（1）延边三角启动

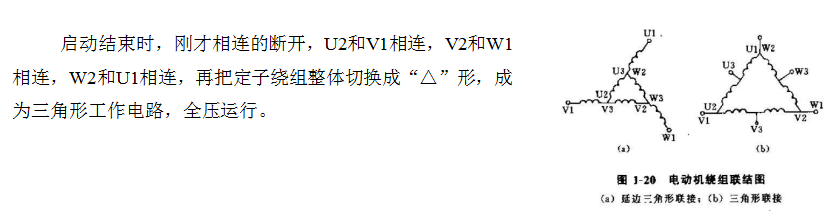

延边三角形是将电机定子绕组的一部分接成三角形，另一部分由三角形的顶点延伸接至电源。在电动机启动时，绕组U2和V3相连，V2和版W3相连，W2和U3相连，把电动机定子绕组的一部分接成“△”形，而另一部分接成“Y”形组成延边三角形启动。

（2）转子串电阻降压启动

电动机启动时，在电动机转子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。

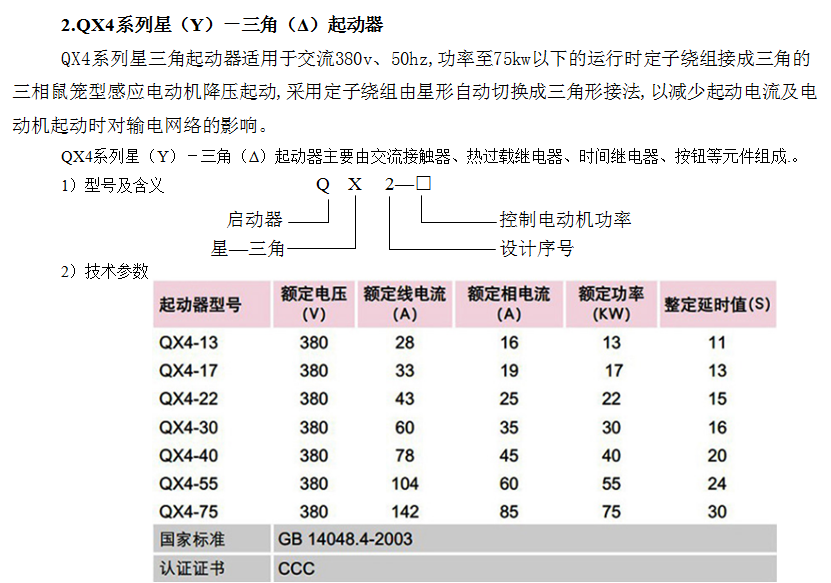

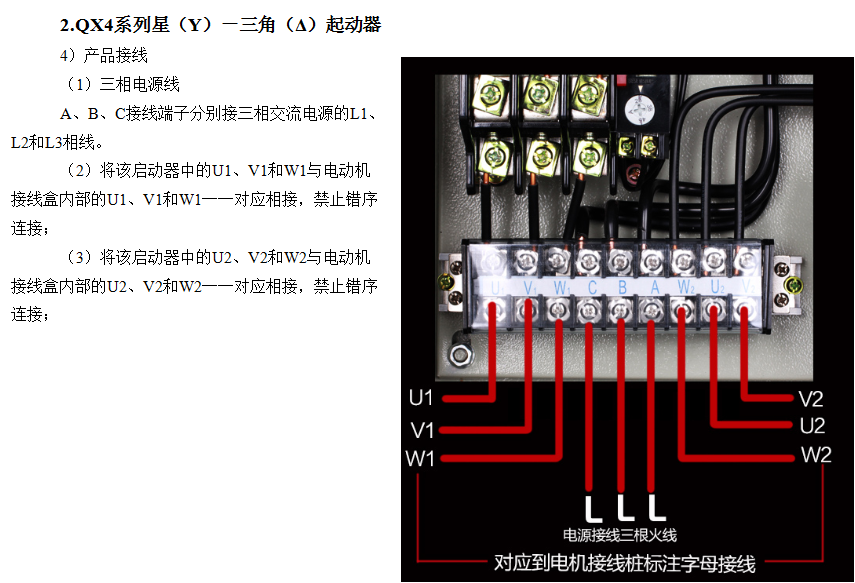

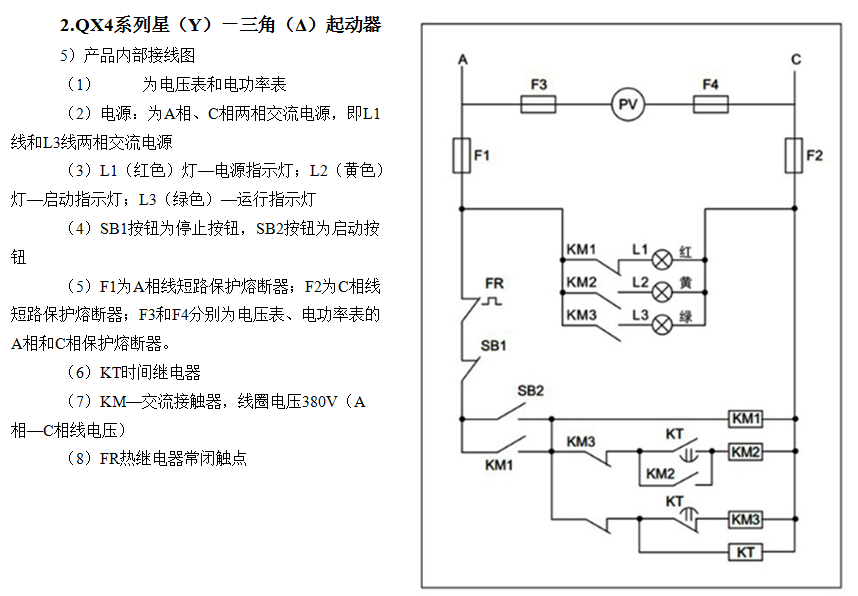

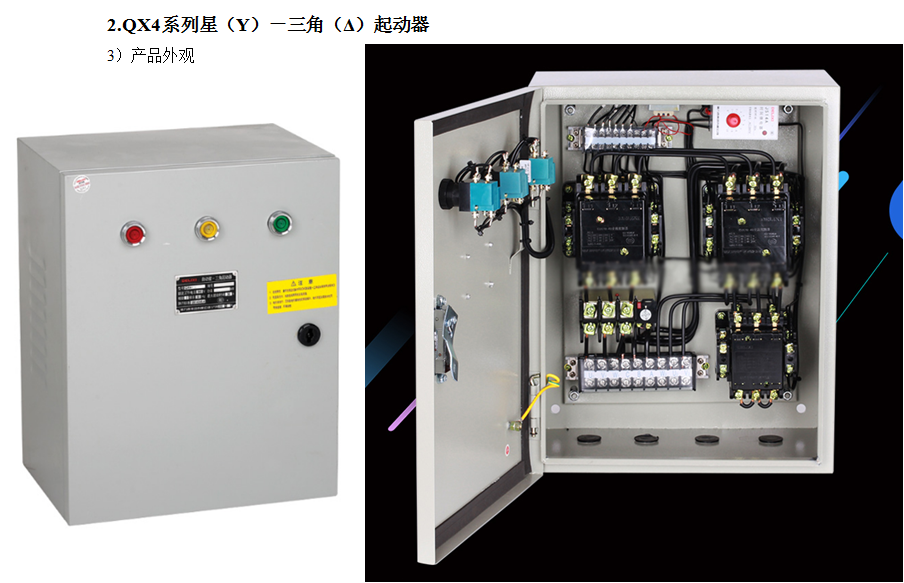

（3） Y/Δ降压启动

星形—三角形降压启动是指电动机启动时，把定子绕组接成星形（Y），以降低启动电压，限制启动电流；待电动机启动后，再把定子绕组改接成三角形（△），使电动机全压运行。只有正常运行时定子绕组作三角形（△）联接的异步电动机才可采用这种降压启动方法。

（4）自耦变压器降压启动

自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。
