学习工作1：填写直流电机的基本结构

【知识要点】

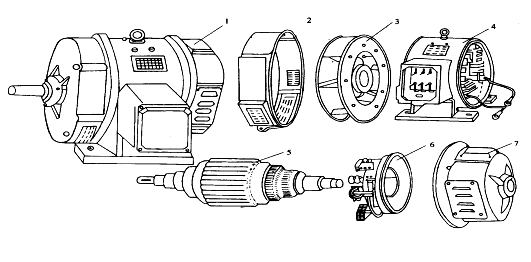

1-直流电机总成；2-后端盖；3-通风机；4-定子总成；

5-转子（电枢）总成；6-电刷装置；7-前端盖

学习工作2：试述直流电机的定子的基本组成及作用

【知识要点】

1.定子

直流电机定子的作用是产生磁场和作为电机的机械支撑。主要由机座、主磁极、换向极和电刷装置等组成。

（1）机座

机座兼起机械支撑和导磁磁路两个作用。它既用来作为安装电机所有零件的外壳，又是联系各磁极的导磁铁轭。机座通常为铸钢件，也有采用钢板焊接而成的。

（2）主磁极

主磁极是一个电磁铁，如图1-10所示，由主极铁心和主极线圈两部分组成。主极铁心一般用1-1.5mm厚的薄钢板冲片叠压后再用铆钉铆紧成一个整体。（3）换向极

换向极又称为附加极，它装在两个主极之间，用来改善直流电机的换向。换向极由换向极铁心和换向极线圈构成。换向极铁心大多用整块钢加工而成。

学习工作3：试述直流电机转子的基本组成及作用

【知识要点】

转子又称电枢，主要由转轴、电枢铁心、电枢绕组和换向器等组成。

（1）转轴：转轴的作用是用来传递转矩，一般用合金钢锻压而成。（2）电枢铁心

电枢铁心是电机磁路的一部分，也是承受电磁力作用的部件。当电枢在磁场中旋转时，在电枢铁心中将产生涡流和磁滞损耗，

（3）电枢绕组

电枢绕组的作用是产生感应电势和通过电流产生电磁转矩，实现机电能量转换。它是直流电机的主要电路部分。

（4）换向器

换向器的作用是机械整流，即在直流电动机中，它将外加的直流电流逆变成绕组内的交流电流；
