学习工作1：试述直流电机的基本结构

【知识要点】

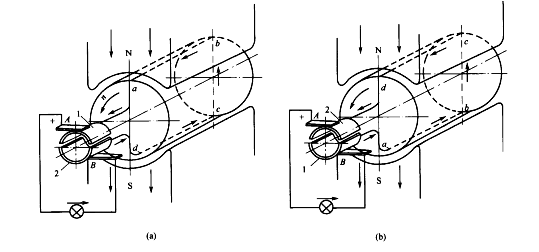

一台直流电机简单模型图。N、S为定子上固定不动的两个主磁极，主磁极可以采用永久磁铁，也可以采用电磁铁，在电磁铁的励磁线圈上通以方向不变的直流电流，便形成一定极性的磁极。在两个主磁极N、S之间装有一个可以转动的、由铁磁材料制成的圆柱体，圆柱体表面嵌有一线圈（称为电枢绕组），线圈首末两端分别连接到两个弧形钢片（称为换向片）上。换向片之间用绝缘材料构成一整体，称为换向器，它固定在转轴上（但与转轴绝缘），随转轴一起转动，整个转动部分称为电枢。为了接通电枢内电路和外电路，在定子上装有两个固定不动的电刷A和B，并压在换向器上，与其滑动接触。

学习工作2：试述直流发电机的工作原理

【知识要点】

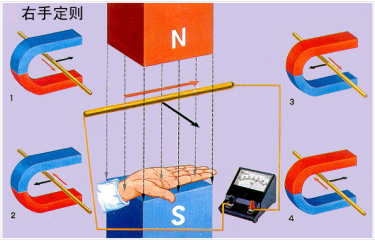

右手平展，使大拇指与其余四指垂直，并且都跟手掌在一个平面内。把右手放入磁场中，若磁力线垂直进入手心（当磁感线为直线时，相当于手心面向N极），大拇指指向导线运动方向，则四指所指方向为导线中感应电流（感生电动势）的方向。
