3.1 消火栓系统

一、讲课视频


二、授课ppt


三、课堂测试


四、课堂讨论

五、工程现场

消防泵房-现场录像


消防泵房-屋顶消防水箱


六、授课讲义


七、规范图集



八、相关图片

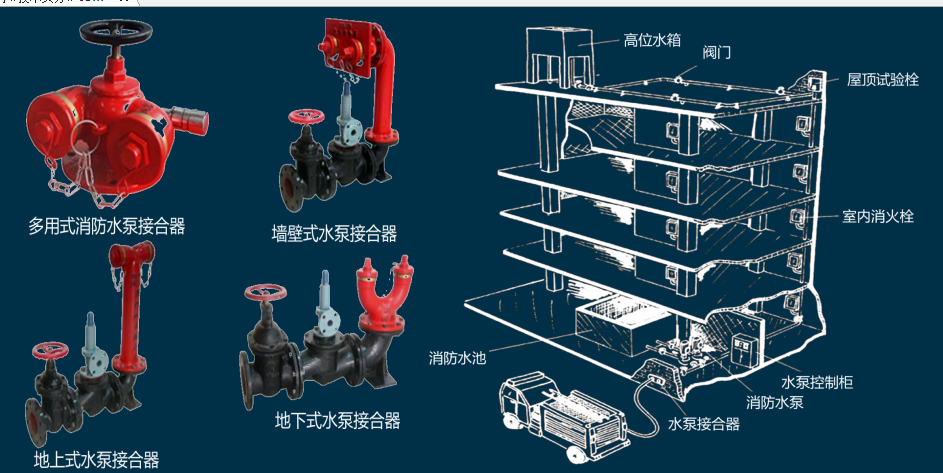

 消火栓系统组成

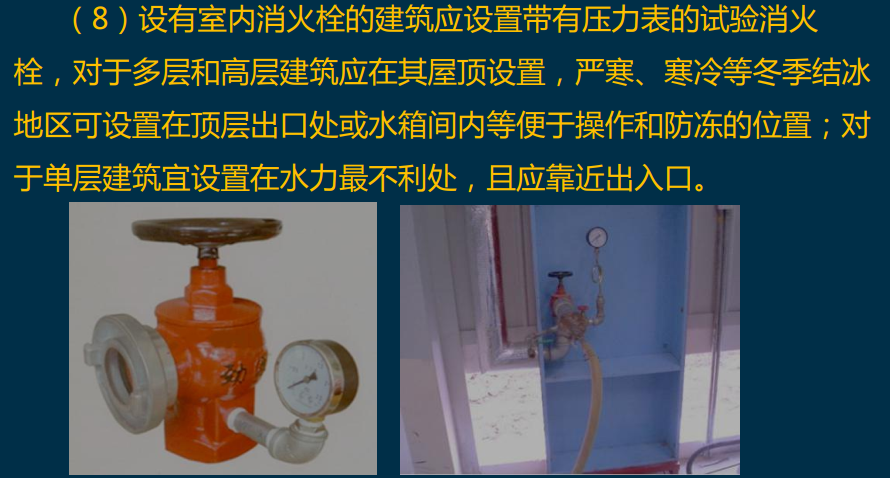

试验消火栓

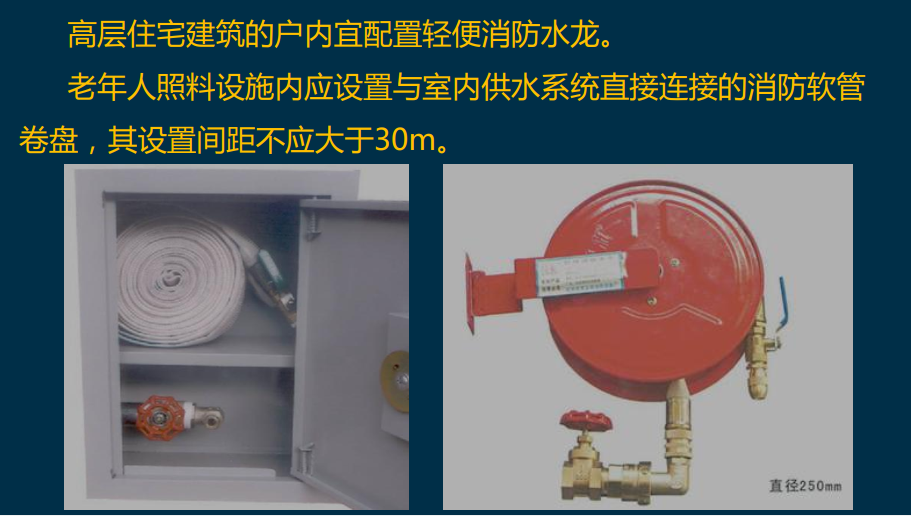

轻便水龙、消防卷盘


消防软管卷盘和轻便水龙的区别：

①轻便消防水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m，消防水枪的当量喷嘴直径6mm;

②消防软管卷盘应配置内径不小于Φ19的消防软管，长度宜为30.0m，消防水枪的当量喷嘴直径6mm;

③虽然两者功能几乎相同，但并不是同一概念。

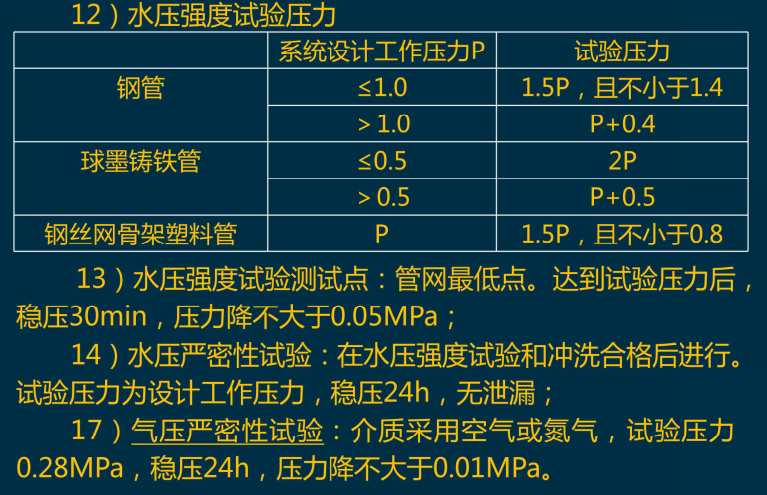

水消防管网的压力试验
