双机热备基本组网及配置

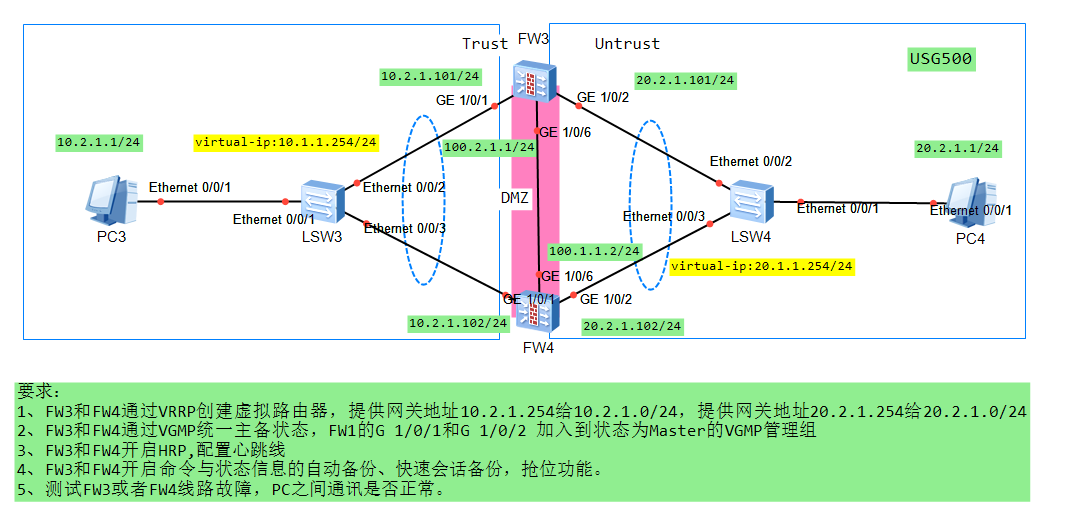

拓扑图：



防火墙6000配置

FW1（不含接口IP地址配置）:

安全区域配置

firewall zone trust

 add interface GigabitEthernet1/0/1

#

firewall zone untrust

 add interface GigabitEthernet1/0/2

#

firewall zone dmz

 add interface GigabitEthernet1/0/6


安全策略

security-policy

 rule name Trust_Untrust_all_permit

  source-zone trust untrust

  destination-zone untrust trust

  service icmp

  action permit

 rule name heart_line_permit

  source-zone local dmz

  destination-zone dmz local

  action permit


VRRP/VGMP配置

interface GigabitEthernet1/0/1

 vrrp vrid 1 virtual-ip 10.1.1.254 active

 vrrp virtual-mac enable

#

interface GigabitEthernet1/0/2

 vrrp vrid 2 virtual-ip 20.1.1.254 active

 vrrp virtual-mac enable


HRP配置

 hrp enable

 hrp interface GigabitEthernet1/0/6 remote 100.1.1.2

 hrp auto-sync(启用命令与状态信息的自动备份)

 hrp mirror session enable（快速会话备份开启）

 hrp preempt (抢位功能开启)


FW2（关键配置）

VRRP/VGMP配置

interface GigabitEthernet1/0/1

 vrrp vrid 1 virtual-ip 10.1.1.254 standby

 vrrp virtual-mac enable

#

interface GigabitEthernet1/0/2

 vrrp vrid 2 virtual-ip 20.1.1.254 standby

 vrrp virtual-mac enable


HRP配置

 hrp enable

 hrp interface GigabitEthernet1/0/6 remote 100.1.1.1


防火墙5000配置

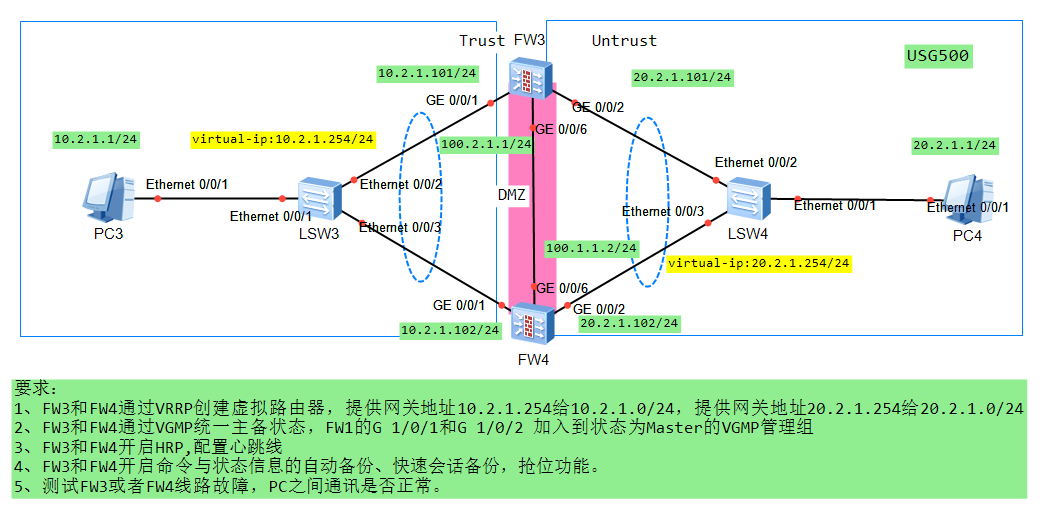

拓扑图：

FW3（不含接口IP地址配置）:

安全区域配置

firewall zone trust

 add interface GigabitEthernet0/0/1

#

firewall zone untrust

 add interface GigabitEthernet0/0/2

#

firewall zone dmz

 add interface GigabitEthernet0/0/6


安全策略

#

policy interzone trust untrust inbound

 firewall default packet-filter is permit

#

policy interzone trust untrust outbound

 firewall default packet-filter is permit

#

policy interzone local trust  inbound

 firewall default packet-filter is permit

#

policy interzone  local trust outbound

 firewall default packet-filter is permit


VRRP/VGMP配置

interface GigabitEthernet1/0/1

 vrrp vrid 1 virtual-ip 10.2.1.254 master

 vrrp virtual-mac enable

#

interface GigabitEthernet1/0/2

 vrrp vrid 2 virtual-ip 20.2.1.254 master

 vrrp virtual-mac enable


HRP配置

 hrp enable

 hrp interface GigabitEthernet1/0/6

 hrp auto-sync(启用命令与状态信息的自动备份)

 hrp mirror session enable（快速会话备份开启）

 hrp preempt (抢位功能开启)


FW4（关键配置）

VRRP/VGMP配置

interface GigabitEthernet1/0/1

 vrrp vrid 1 virtual-ip 10.2.1.254 slave

 vrrp virtual-mac enable

#

interface GigabitEthernet1/0/2

 vrrp vrid 2 virtual-ip 20.21.254 slave

 vrrp virtual-mac enable


HRP配置

 hrp enable

 hrp interface GigabitEthernet1/0/6 remote 100.2.1.1
