1、定义

电感式传感器是建立在电磁感应基础上的，电感式传感器可以把输入的物理量（如位移、振动、压力、流量、比重）转换为线圈的自感系数L或互感系数M的变化，并通过测量电路将L或M的变化转换为电压或电流的变化，从而将非电量转换成电信号输出，实现对非电量的测量。

2、工程案例引入

通过差动变气隙厚度电感式传感器，将压力P转换成电压Uo的输出。C型管将压力P转成衔铁的上下运动，改变差动电感式传感器的变气隙厚度δ，使得上下两个L2和L1形成差动，即一个变大，另外一个变小。再经过测量转换电路（变压器电路）转换成电压Uo的输出。

3、工作原理

3.0 视频学习：自感传感器的工作原理

中国大学MOOC视频学习网址：

https://www.icourse163.org/course/WHU-1001549001?tid=1450211448

课程信息：传感器技术    吴琼水   武汉大学

3.1 变磁阻电感式传感器的工作原理

线圈中电感量近似为：

                                     (4.7)

灵敏度定义为单位气隙厚度变化引起的电感量相对变化，即：

变磁阻电感式传感器主要用于测量微小位移，为了减小非线性误差，实际测量中广泛采用差动变气隙厚度电感式传感器。

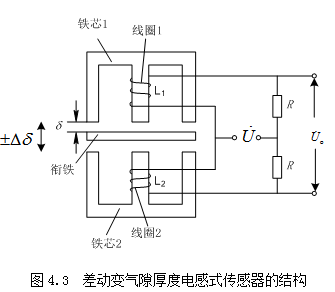

3.2 差动变气隙厚度电感式传感器工作原理

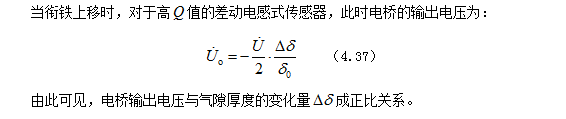

将两个电感线圈接入交流电桥的相邻桥臂，另两个桥臂由电阻组成，电桥的输出电压与电感变化量有关。当衔铁上移时有：

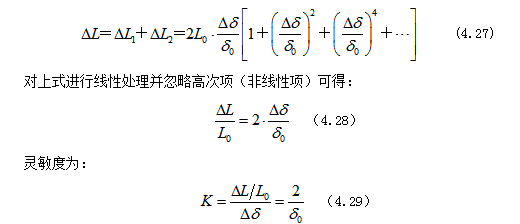

比较单线圈和差动两种变气隙厚度电感式传感器的特性可知：

1） 差动式比单线圈式的灵敏度提高一倍；

2） 差动式结构的线性度得到明显改善。

3.3 视频学习：自感传感器特性

4、测量电路

4.0 视频学习：自感传感器的测量电路

电感式传感器的测量电路有交流电桥、变压器式交流电桥和谐振式测量电路。

（1）交流电桥

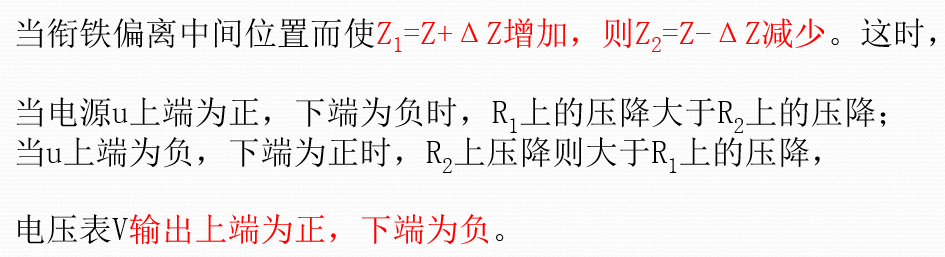

（2）变压器式交流电桥

（3）相敏检波电路

（4）谐振式测量电路

5、视频-差动变气隙厚度压力传感器

6、PPT
