1、工程案例导入

2、变隙式差动变压器工作原理

2.0 视频学习

视频1：变气隙式差动变压器

视频2：螺线管式差动变压器

中国大学MOOC视频学习网址：

https://www.icourse163.org/course/WHU-1001549001?tid=1450211448

课程信息：传感器技术    吴琼水   武汉大学

2.1 变隙式差动变压器工作原理

图4.11　变隙式差动变压器

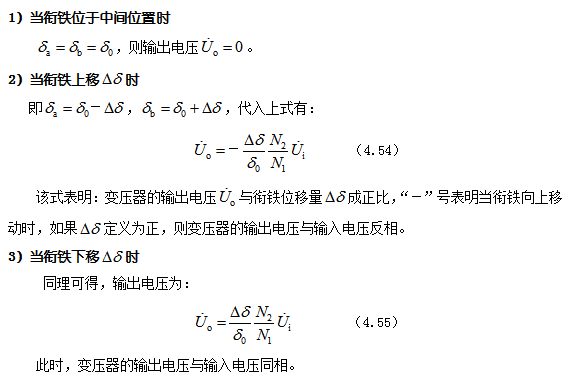

在忽略铁损、漏感并要求变压器的次级开路条件下，变隙式差动变压器的等效电路如图4.11(b)所示。

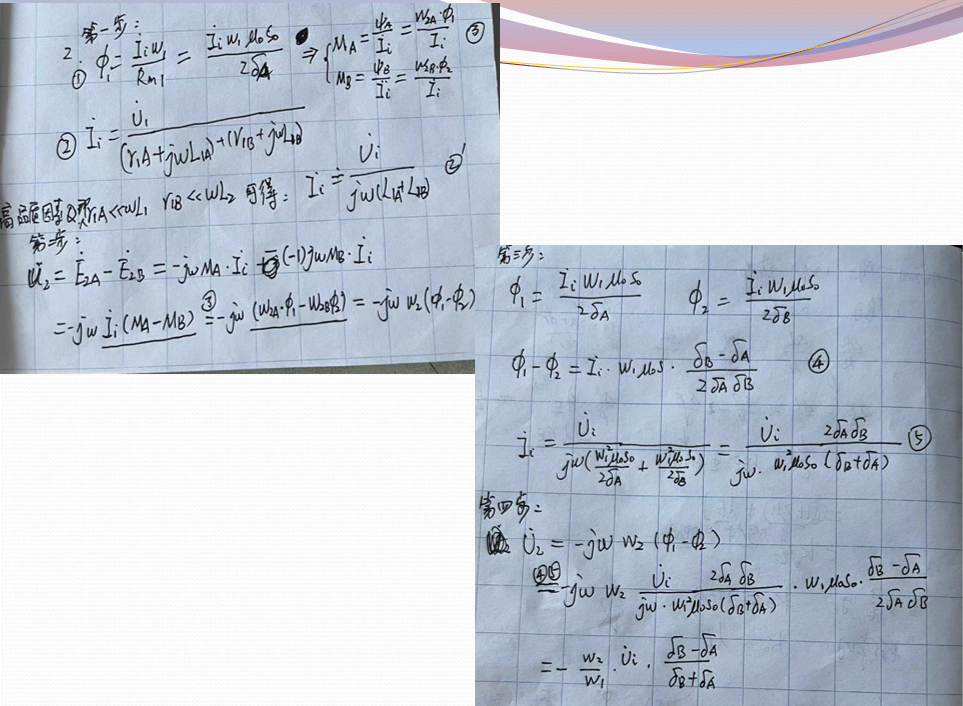

输出电压为：

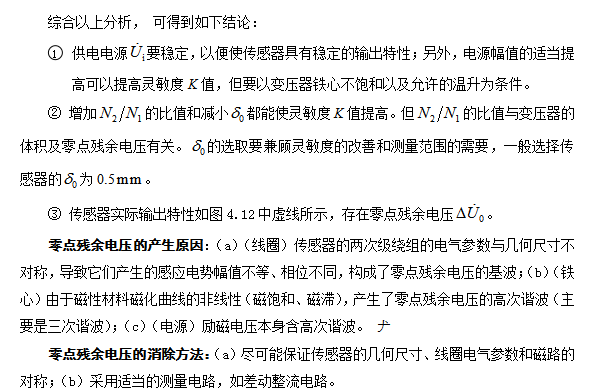

3、测量电路

3.0 视频学习：差动变压器的性能和测量转换电路

差动变压器输出的是交流电压，而且存在零点残余电压，当用交流电压表进行测量时，只能反映衔铁位移的大小，不能反映位移的方向，也不能消除零点残余电压。为了达到辨别位移方向和消除零点残余电压的目的，常用差动整流电路和相敏检波电路。

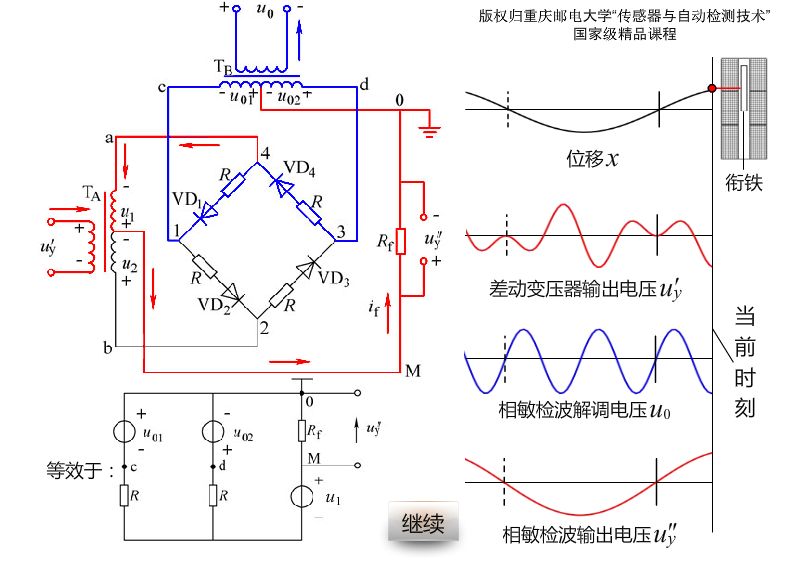

                                     相敏检波电路（上移）

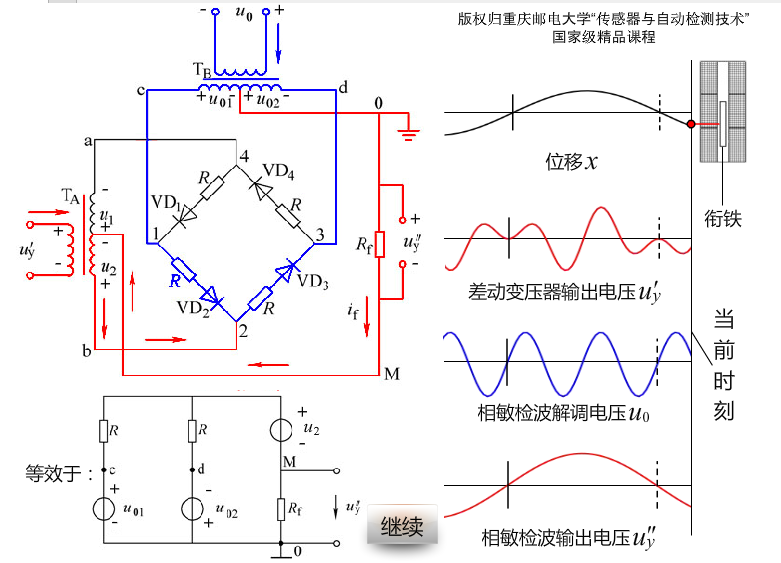

                                    相敏检波电路（下移）

4、PPT

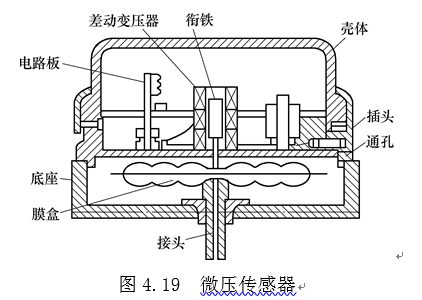

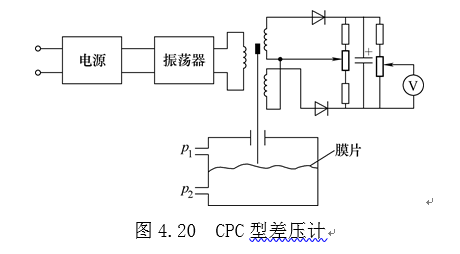

5、电感传感器的应用

视频学习：
