1、工程案例导入

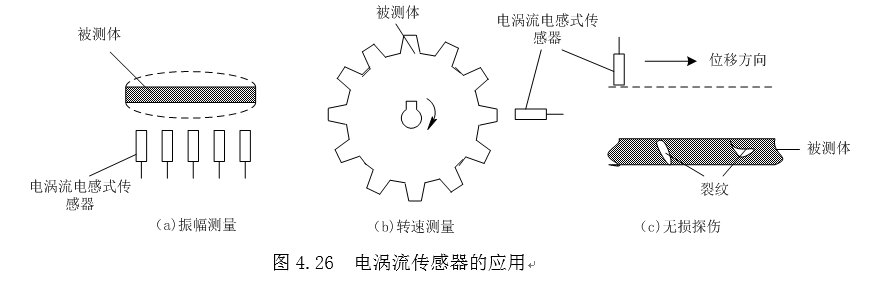

2、电涡流传感器的工作原理

2.0 视频学习：电涡流传感器的工作原理

中国大学MOOC视频学习网址：

https://www.icourse163.org/course/WHU-1001549001?tid=1450211448

课程信息：传感器技术    吴琼水   武汉大学

2.1  电涡流传感器

电涡流式电感传感器是根据电涡流效应制成的传感器。电涡流效应指的是这样一种现象：根据法拉第电磁感应定律，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，通过导体的磁通将发生变化，产生感应电动势，该电动势在导体表面形成电流并自行闭合，状似水中的涡流，称为电涡流。

并且具有集肤效应。

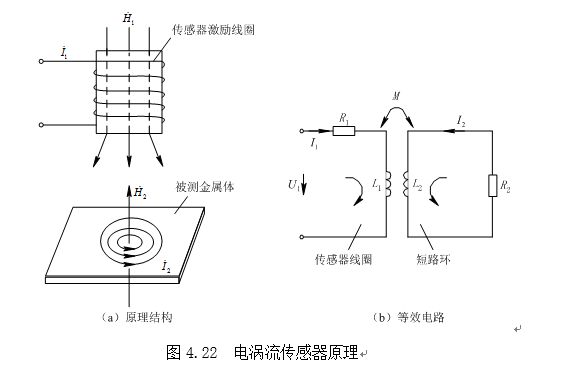

  电涡流式电感传感器原理结构如图4.22（a）所示。它由传感器激励线圈和被测金属体组成。根据法拉第电磁感应定律，当传感器激励线圈中通以正弦交变电流时，线圈周围将产生正弦交变磁场，使位于该磁场中的金属导体产生感应电流，该感应电流又产生新的交变磁场。新的交变磁场的作用是为了反抗原磁场，这就导致传感器线圈的等效阻抗发生变化。

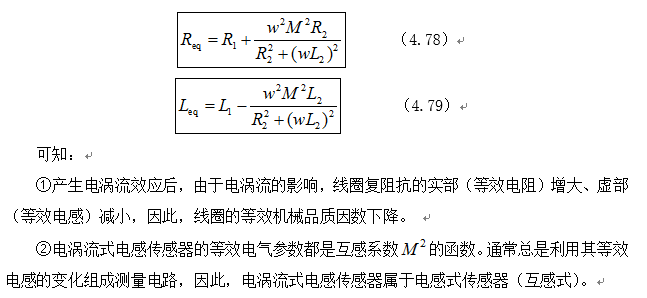

等效电路中的，等效电阻和等效电感为：（分析过程见书本）

3、测量电路

3.0 视频学习

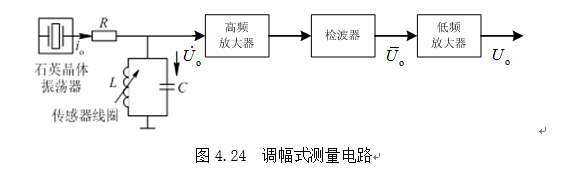

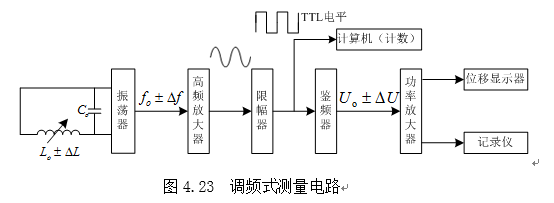

电涡流式电感传感器的测量电路主要有调频式、调幅式两种。

4、PPT
