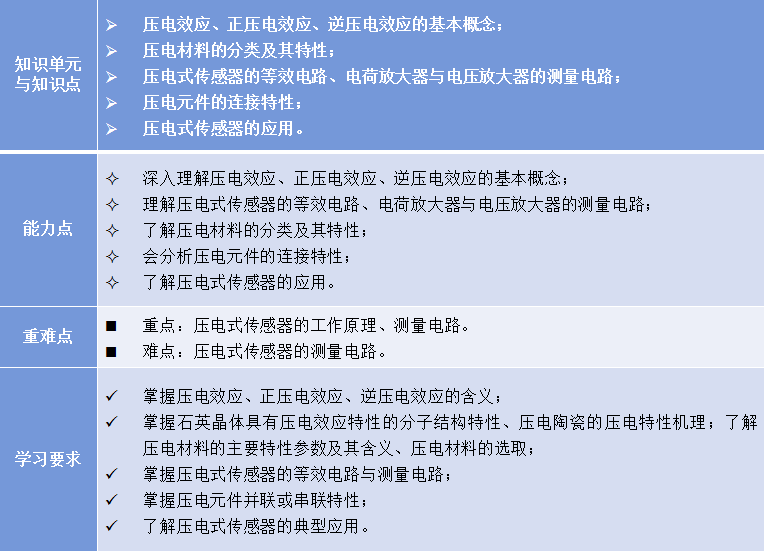

学习目标：

1、压电效应

对某些电介质沿一定方向施以外力使其变形时，其内部将产生极化而使其表面出现电荷集聚的现象，也称为正压电效应，是机械能转变为电能。

2、逆压电效应

当在片状压电材料的两个电极面上加上交流电压，那么压电片将产生机械振动，即压电片在电极方向上产生伸缩变形，压电材料的这种现象称为电致伸缩效应。

将电能转变为机械能。

3、压电材料

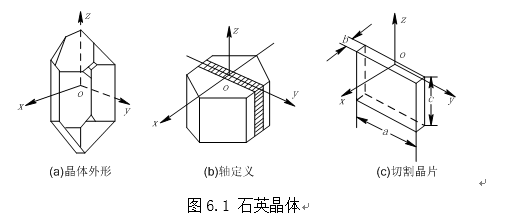

 (1)石英晶体（单晶体）

石英晶体的化学成分是SiO2，石英晶体是各向异性材料，不同晶向具有各异的物理特性。用X、Y、Z轴来描述。

Z轴：是通过锥顶端的轴线，是纵向轴，称为光轴，沿该方向受力不会产生压电效应。

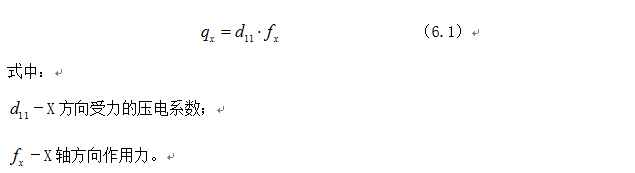

X轴：经过六棱柱的棱线并垂直于Z轴的轴为X轴，称为电轴（压电效应只在该轴的两个表面产生电荷集聚），沿该方向受力产生的压电效应称为“纵向压电效应”。

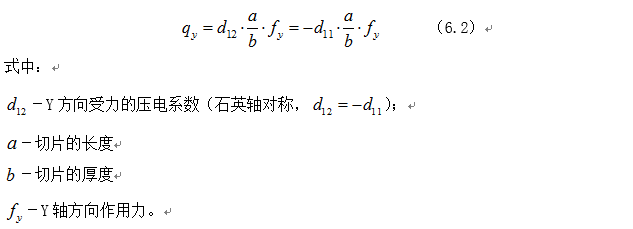

Y轴：与X、Z轴同时垂直的轴为Y轴，称为机械轴（该方向只产生机械变形，不会出现电荷集聚）。沿该方向受力产生的压电效应称为“横向压电效应”。

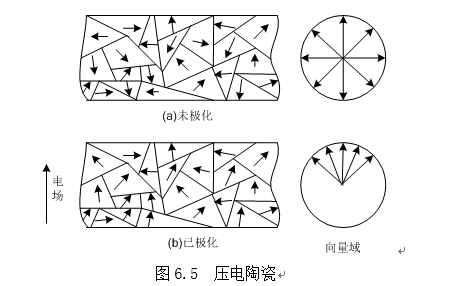

（2）压电陶瓷（多晶体）

压电陶瓷的压电系数比石英晶体大得多(即压电效应更明显)，因此用它做成的压电式传感器的灵敏度较高，但稳定性、机械强度等不如石英晶体。

压电陶瓷材料有多种，最早的是钛酸钡（BaTiO3），现在最常用的是锆钛酸铅（PbZrO3-PbTiO3,简称PZT，即Pb、Zr、Ti三个元素符号的首字母组合）等，前者工作温度较低（最高70℃），后者工作温度较高，且有良好的压电性，得到了广泛应用。

（3）压电高分子材料

4、PPT
