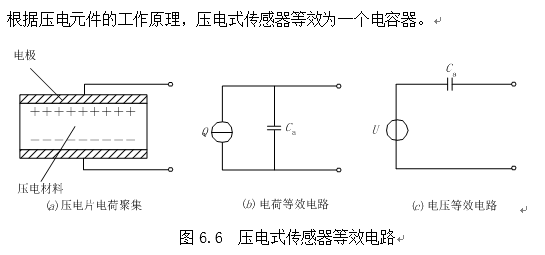

1、等效电路

2、测量电路

由于压电式传感器本身的内阻抗很高（通常1010欧姆以上），输出能量较小，因此它的测量电路通常需要接入一个高输入阻抗的前置放大器。其作用为：（1）把它的高输入阻抗（一般1000M欧姆以上）变换为低输出阻抗（小于100欧姆）；（2）对传感器输出的微弱信号进行放大。根据压电式传感器的两种等效方式可知，压电式传感器的输出可以是电压信号或电荷信号，因此前置放大器也有两种形式：电荷放大器和电压放大器。

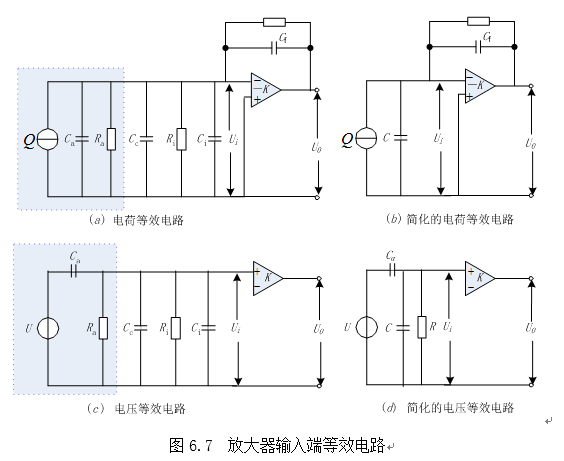

如图6.7所示，放大器输入端等效电路。

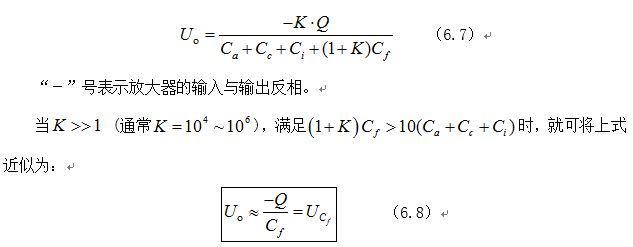

（1）电荷放大器（a）（b）

（2）电压放大器（c）（d）
