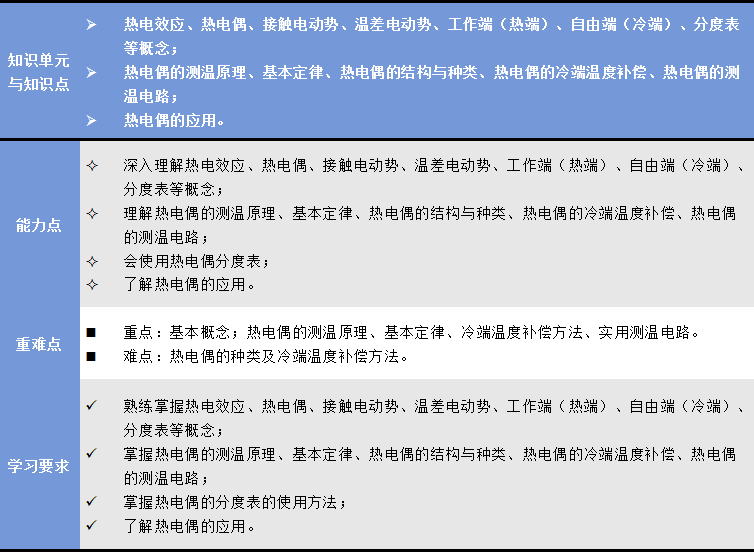

学习目标：

视频学习：

中国大学MOOC视频学习网址：

https://www.icourse163.org/course/WHU-1001549001?tid=1450211448

课程信息：传感器技术    吴琼水   武汉大学

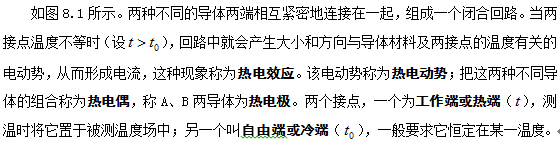

1、热电效应

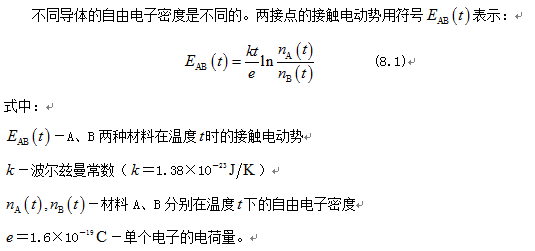

(1)两种导体的接触电动势

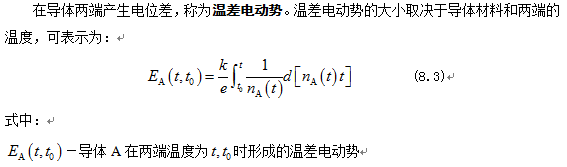

(2)单一导体的温差电动势

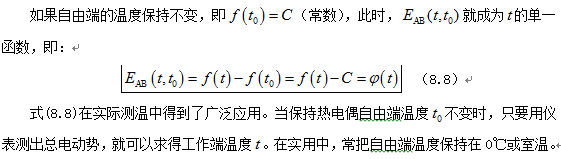

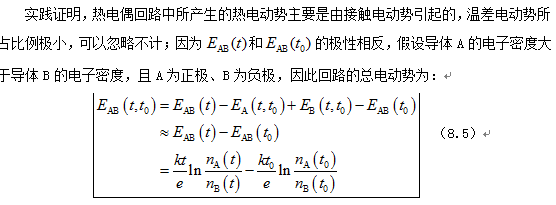

(3)热电偶回路的总电动势

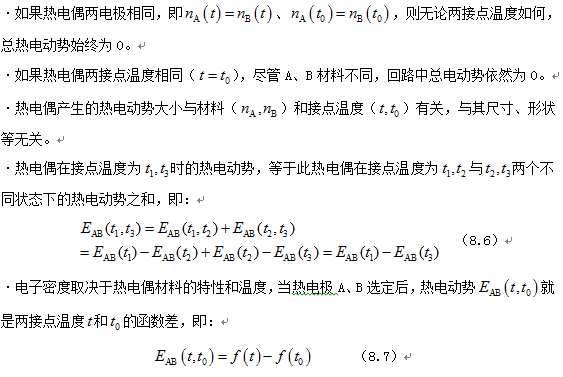

由此可见，热电偶总电动势与两种材料的电子密度以及两接点的温度有关，可得出以下结论：

2、热电偶的基本定律

1）中间导体定律　

在热电偶测温回路内接入第三种导体，只要其两端温度相同，则对回路的总热电势没有影响。

中间导体定律的意义在于：在实际的热电偶测温应用中，测量仪表（如动圈式毫伏表、电子电位差计等）和连接导线可以作为第三种导体对待。

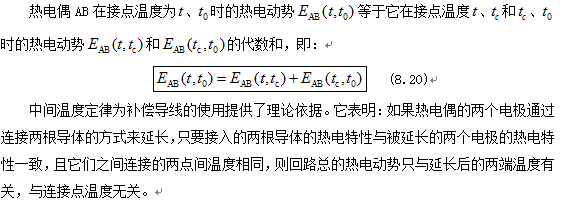

2）中间温度定律

3）标准电极定律

如果两种导体A、B分别与第三种导体C组成的热电偶所产生的热电动势已知，则由这两个导体A、B组成的热电偶产生的热电动势可由下式来确定：

标准电极定律的意义在于：纯金属的种类很多，合金的种类更多，要得出这些金属间组成热电偶的热电动势是一件工作量极大的事。在实际处理中，由于铂的物理化学性质稳定，通常选用高纯铂丝作标准电极，只要测得它与各种金属组成的热电偶的热电动势，则各种金属间相互组合成热电偶的热电动势就可根据标准电极定律计算出来。

4）均质导体定律

如果组成热电偶的两个热电极的材料相同，无论两接点的温度是否相同，热电偶回路中的总热电动势均为0。

均质导体定律有助于检验两个热电极材料成分是否相同及热电极材料的均匀性。

3、热电偶的冷端温度补偿

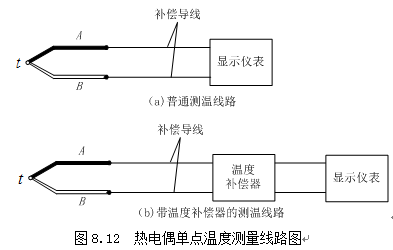

4、热电偶的实用测温线路

4.1

4.2

4.3

4.4

5、PPT
