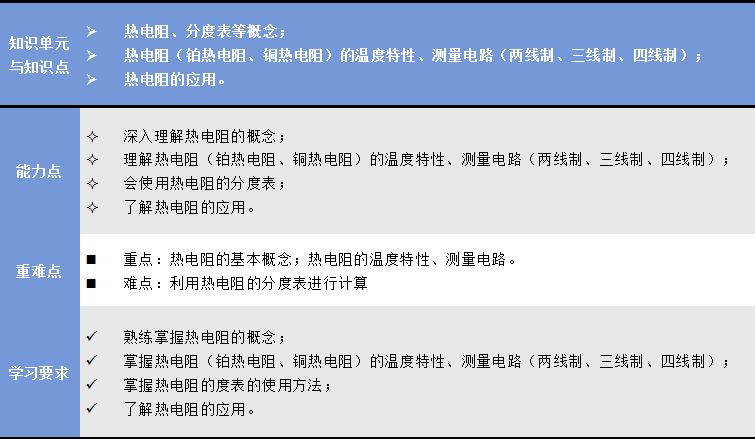

学习目标：

1、视频学习：

中国大学MOOC视频学习网址：

https://www.icourse163.org/course/WHU-1001549001?tid=1450211448

课程信息：传感器技术    吴琼水   武汉大学

热电阻作为一种感温元件，它是利用导体的电阻值随温度变化而变化的特性来实现对温度的测量。最常用的材料是铂和铜。工业上被广泛用来测量中低温区－200～500°C的温度。

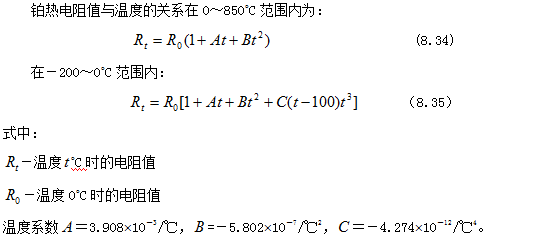

2、铂热电阻

铂热电阻在氧化性介质中，甚至在高温下，其物理、化学性能稳定，电阻率大，精确度高，能耐较高的温度，因此，国际温标IPTS－68规定，在－259.34～＋630.74°C温度域内，以铂热电阻温度计作为基准器。缺点：价格高。

3、铜热电阻

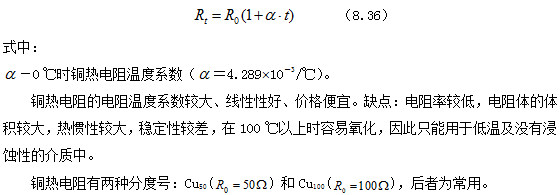

铂热电阻虽然优点多，但价格昂贵，在测量精度要求不高且温度较低的场合，铜热电阻得到广泛应用。在-50～＋150°C的温度范围内，铜热电阻与温度近似呈线性关系，可用下式表示：

4、热电阻的测量电路

热电阻的阻值不高；工业用热电阻安装在生产现场，离控制室较远，因此，热电阻的引线电阻对测量结果有较大的影响。目前，热电阻引线方式有两线制、三线制和四线制三种。

（1）两线制接法（用于引线不长，精度较低）

（2）三线制接法（用于工业测量，一般精度）

（3）四线制接法（实验室用，高精度测量）

三线制接法是工业测量中广泛采用的方法。在高精度测量中，可设计成四线制的测量电路，如图8.22所示。

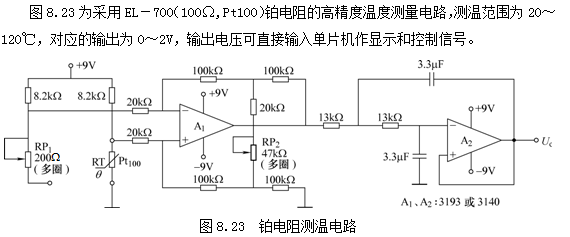

5、热电阻的应用

6、 PPT
