学习目标：

1、视频学习：

中国大学MOOC视频学习网址：

https://www.icourse163.org/course/WHU-1001549001?tid=1450211448

课程信息：传感器技术    吴琼水   武汉大学

2、基本概念

热敏电阻是利用半导体的电阻值随温度显著变化这一特性制成的一种热敏元件，其特点是电阻率随温度而显著变化。它主要由敏感元件、引线和壳体组成。根据使用要求，可制成珠状、片状、杆状、垫圈状等各种形状。热敏电阻的符号如图8.25所示。

热敏电阻与热电阻相比，具有电阻值和电阻温度系数大、灵敏度高（比热电阻大1～2个数量级）；体积小（最小直径可达0.1～0.2mm，可用来测量“点温”）、结构简单坚固（能承受较大的冲击、振动）；热惯性小、响应速度快（适用于快速变化的测量场合）；使用方便；寿命长；易于实现远距离测量（本身阻值一般较大，无需考虑引线电阻对测量结果的影响）等优点，得到了广泛的应用。目前它存在的主要缺点是：互换性较差，同一型号的产品特性参数有较大差别；稳定性较差；非线性严重，且不能在高温下使用。但随着技术的发展和工艺的成熟，热敏电阻的缺点将逐渐得到改进。

热敏电阻的测温范围一般为－50～＋350℃。可用于液体、气体、固体、高空气象、深井等方面对温度测量精度要求不高的场合。

3、热敏电阻的特性

根据半导体的电阻－温度特性，热敏电阻可分为三类，即负温度系数热敏电阻（NTC）、正温度系数热敏电阻（PTC）和临界温度系数热敏电阻（CTR）。它们的温度特性曲线如图8.26所示。

PTC热敏电阻的阻值随温度升高而增大，且有斜率最大的区域，当温度超过某一数值时，其电阻值朝正的方向快速变化。其用途主要是彩电消磁、各种电器设备的过热保护等。

CTR也具有负温度系数，但在某个温度范围内电阻值急剧下降，曲线斜率在此区段特别陡，灵敏度极高。主要用作温度开关。

各种热敏电阻的阻值在常温下很大，通常都在数 以上，所以连接导线的阻值（最多不过10 ）几乎对测温没有影响，不必采用三线制或四线制接法，给使用带来方便。

另外，热敏电阻的阻值随温度改变显著，只要很小的电流流过热敏电阻，就能产生明显的电压变化，而电流对热敏电阻自身有加热作用，所以应注意不要使电流过大，防止带来测量误差。

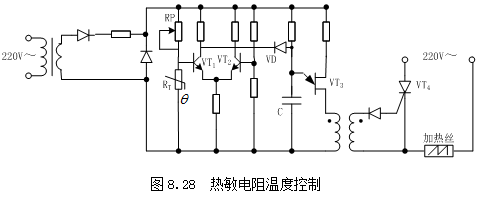

4、热敏电阻的应用

5、PPT
