本节主要是知识点：

离心泵的应用，离心泵装置的组成，离心泵的工作原理、离心泵的分类，离心泵的基本参数

本节重点内容：

离心泵的工作原理；离心泵的基本参数

   先看一段关于离心泵的视频：

一、离心泵的应用

       离心泵是一种将机械能转化为液体压力能的流体机械。离心泵在各行各业中都得到了广泛的应用。在石油生产中，离心泵主要用于：油井采油、原油输送、井底注水、污水处理、生活供水等方面。

如：某采油平台使用了如下离心泵：

离心泵的名称及型号	用途
开排泵   WYPR40-125	将开式排放罐收集的液体打到闭式排放罐中。
闭排泵   1½ DCH-5×7	将存于闭式排放罐内的含油液体打进工艺流程 。
热介质循环泵  R454	将贮存罐内的可重复使用的热介质油，泵入到膨胀罐内,不能使用的打入甲板上的排放罐。
淡水泵  CISR50-200A	将贮存在淡水罐内的淡水输至各个用户。
海水提升泵  QJH	将海水提升至平台，为公用系统供应杂用水。
原油外输泵  411DA-10 tage	将含水原油增压后通过海底管线输往陆上终端。
油污泵  ILWY40-125	将生产污水增压后送入核桃壳过滤器。
反冲洗泵	将净水缓冲罐中的水送入反冲洗水缓冲罐中。
反冲洗水返回泵	将反冲洗水缓冲罐中的水打回生产污水处理系统。
注水泵  DH118-122X10	向井底注水。

二、离心泵装置的组成

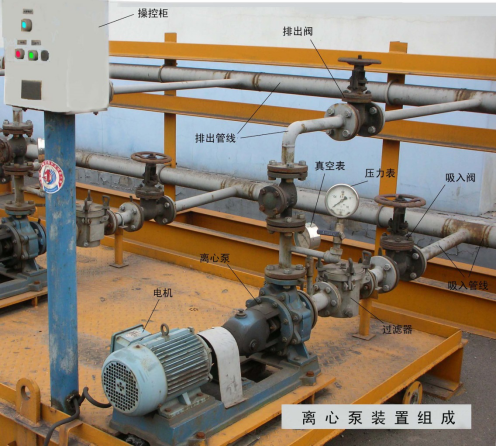

离心泵必须与吸入和排出管汇等共同组成如图所示的泵装置，才能使用。

 一套离心泵装置一般由供液池（液源）+吸入管线+吸入调节阀门+吸入压力表（真空表）、离心泵+电机+排出管线+排出压力表+排出调节阀门等组成。

三、离心泵的工作原理

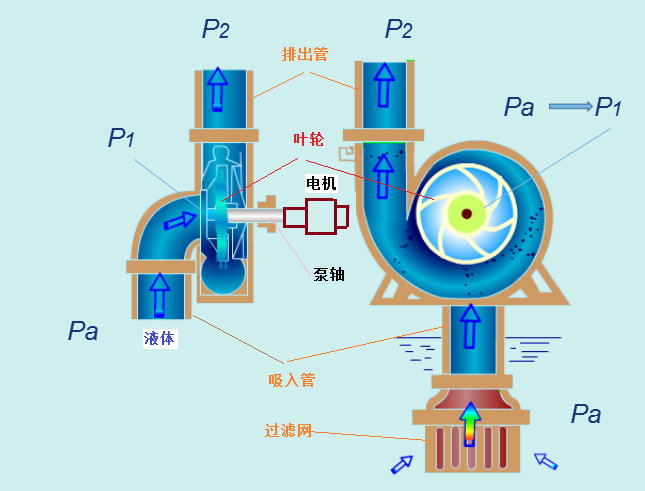

如图所示的离心泵装置，通过灌注液体（灌泵），排出泵内的气体。此时泵壳（叶轮）内的液体和吸液池中的液体的压力均为Pa(大气压）。

动力机通过泵轴带动叶轮旋转，充满叶片间流道中的液体也随叶轮一起旋转；旋转的液体在离心力的作用下，沿着叶片间的流道从中心向外缘运动（液体作离心运动）；叶轮旋转的机械能转化给经过叶轮的液体，使液体的速度和压力升高，泵壳则收集从叶轮中流出的液体并导向至排出口，经扩散管降速增压后，从排出管排出。液体被甩出后，在叶轮中心形成真空，吸入池中的液体在压差（△P=Pa-P1)的作用下，源源不断地经吸入管被吸入进叶轮中心；又经叶轮作离心运动，将机械能转化为液体的速度能和压力能，经泵壳收集后从排出口排出。叶轮连续旋转，泵形成连续的吸入和排出过程，不断地排出高压力的液体。

离心泵工作原理（过程）见动画：

      要理解离心泵的工作原理，必须要弄清楚三个问题：1) 液体如何被吸入进叶轮-靠压差的作用被吸入进叶轮；2) 液体在叶轮内作何种运动-作离心运动；3) 液体的能量如何增加-叶轮旋转的机械能转化给经过叶轮液体，使液体的压力能和速度能增加。

所以，液体经过离心泵排出后，其压力一定会升高。

四、离心泵的分类

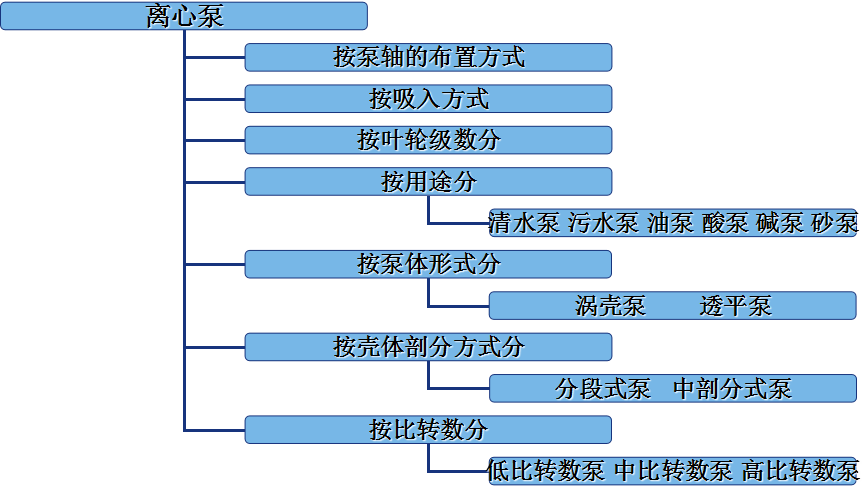

   离心泵的结构多种多样，其分类方式也不尽相同。常见的分类方式如下：

1. 按泵轴的布置方式分，主要有：

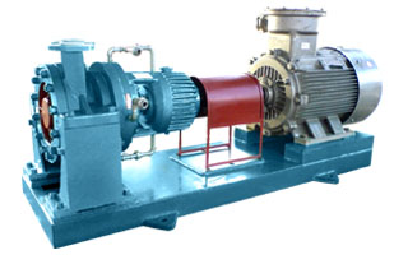

   1）卧式泵:    泵轴水平布置                                     2）立式泵： 泵轴竖直布置



2. 按吸入方式分，主要有：

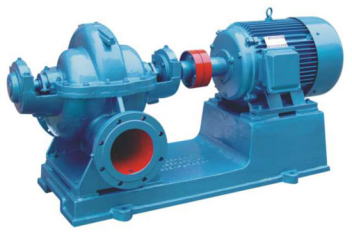

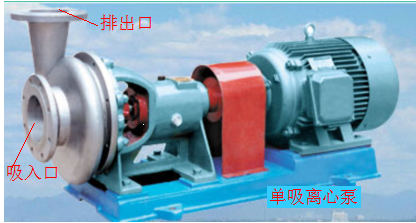

   1）单吸泵： 叶轮从一个方向吸入液体。         2）双吸泵： 叶轮从两个方向吸入液体。






3. 按叶轮级数分，主要有单级泵和多级泵：

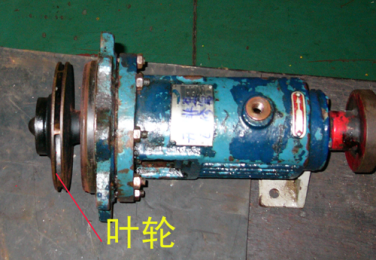

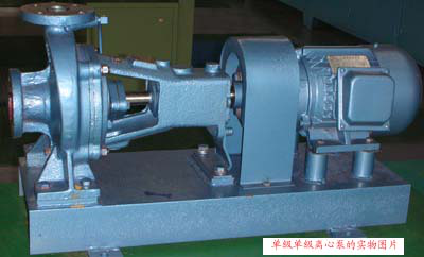

    1）单级泵: 泵轴上只安装一个叶轮。

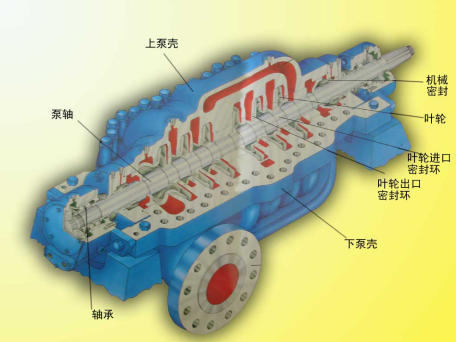

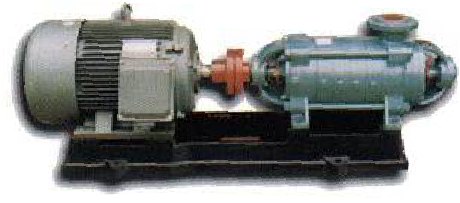

2）多级泵 : 泵轴上安装两个或两个以上叶轮。

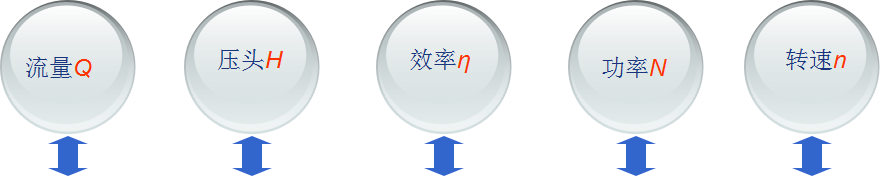

五、离心泵的基本参数

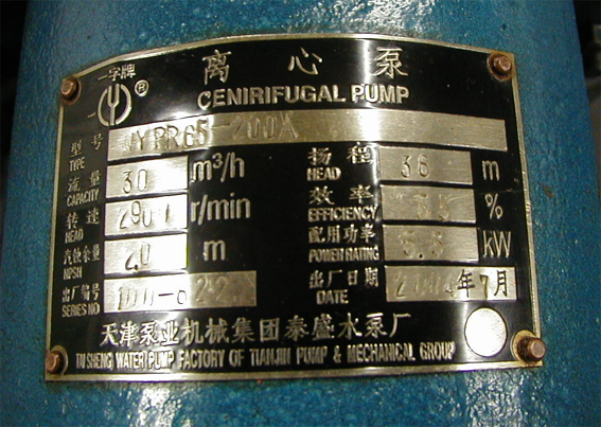

                                这些基本参数，反映了离心泵的综合性能指标。一般在离心泵的铭牌上或产品说明书上都应标出这些参数的值。

   注意这些参数的物理意义。
