往复泵的结构多种多样,这里以钻井泵为例,来介绍往复泵的结构组成。
主要教学内容:钻井泵的组成;钻井泵的主要部件;钻井泵的主要易损件
重点内容:钻井泵的主要部件及易损件。

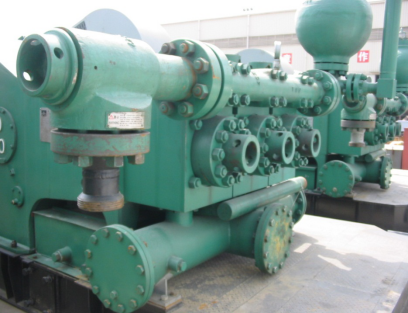

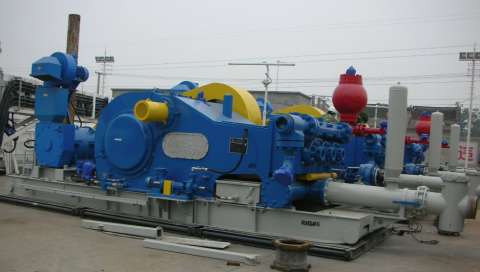

一、钻井泵的组成

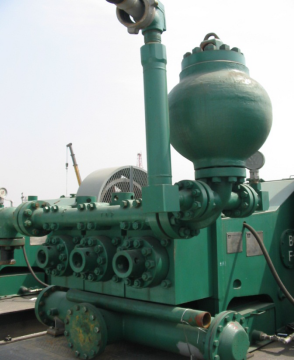

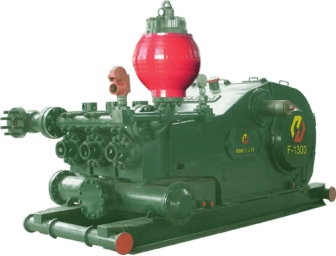

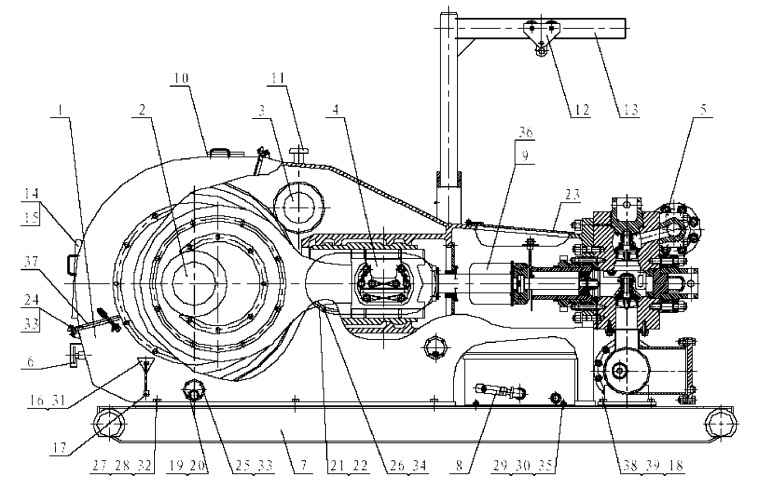

3NB、F系列钻井泵主要由动力端、液力端、喷淋系统、润滑系统、灌注系统等五部分组成。
动力端:包括机架、传动轴、主轴、齿轮、曲轴、连杆、十字头等。

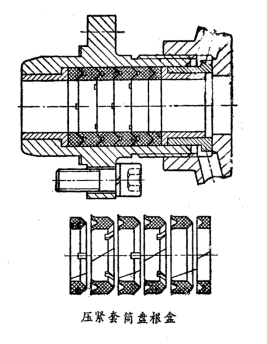

液力端:包括泵头、缸套、活塞、活塞杆、盘根盒、阀、空气包等。
喷淋系统 : 包括喷淋泵、冷却水箱、喷管等。
润滑系统: 包括润滑油池、润滑油泵、润滑管线等。
灌注系统:包括离心泵、吸入空气包等。



二、钻井泵的主要部件

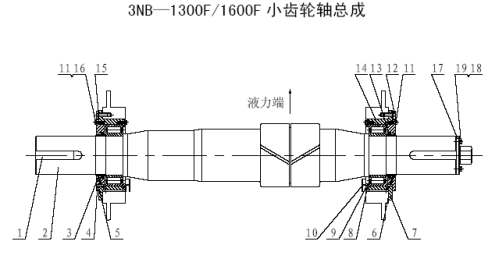

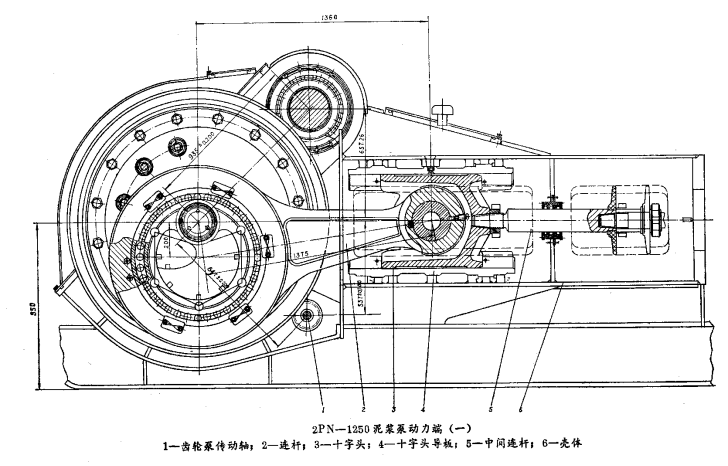

1.动力端:由机架、传动轴、主轴、齿轮、曲轴、连杆、十字头等部件组成。
动力端的作用:实现动力的输入和运动方式的转换。

动力端的主要零部件有:

机架 输入轴

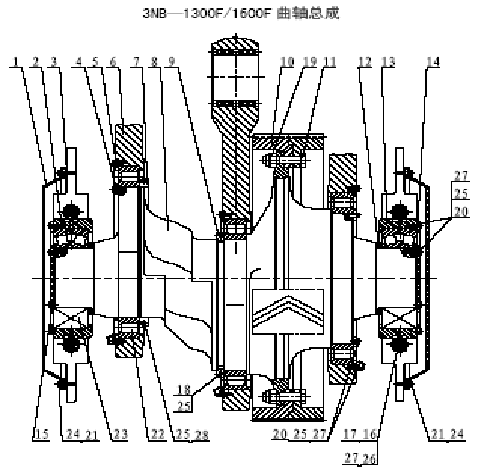

曲轴 曲柄连杆

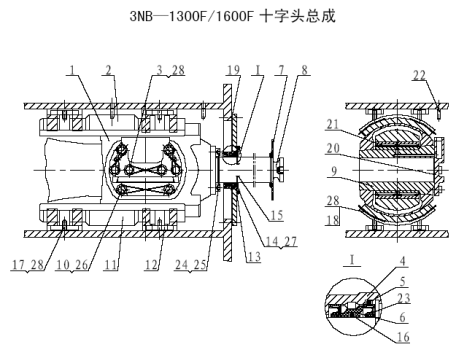

齿轮 十字头和介杆

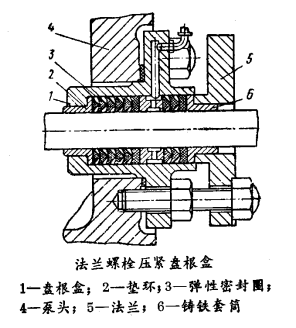

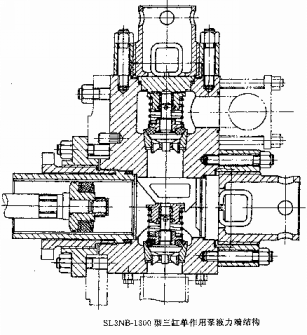

2. 液力端:由泵头、缸套、活塞、活塞杆、盘根盒、阀门(吸入、排出阀)、空气包、安全阀等组成。
液力端的作用:是液体的工作场所,实现液体的吸入、压缩、排出和压力、流量的平衡。

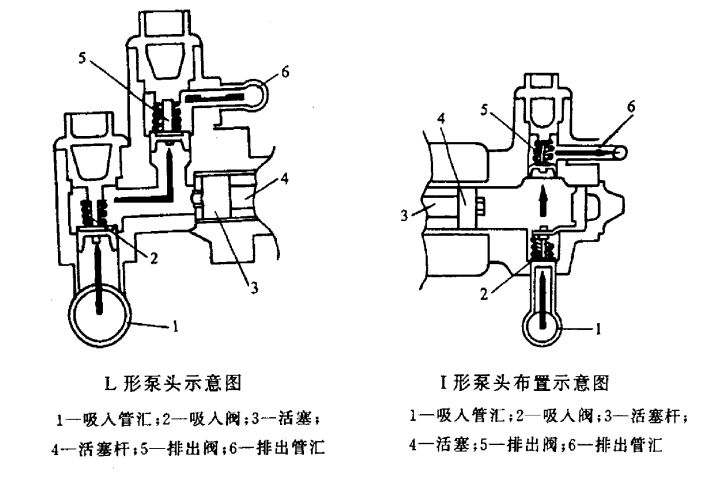

液力端布置方案有两种:



I型泵头 L型泵头

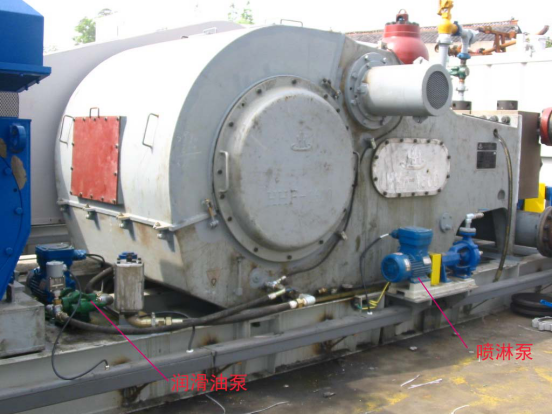

3.喷淋系统 :由喷淋泵、冷却水箱、喷管等组成 。
喷淋系统的作用:实现介杆的冷却。

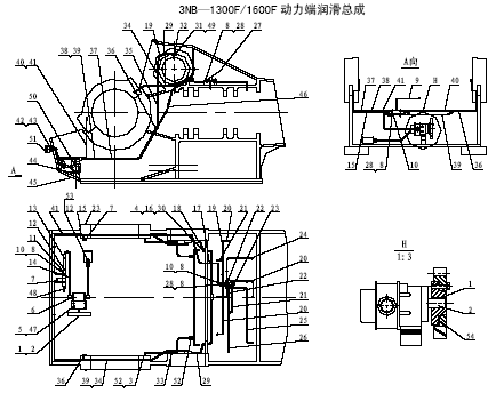

4、润滑系统:由油泵和管线组成。
润滑系统的作用:实现机械摩擦部件的润滑。

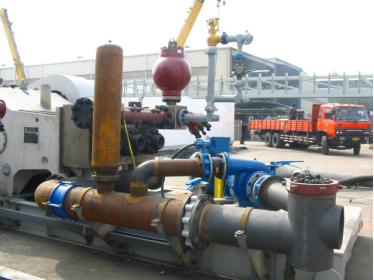

5. 灌注系统:由灌注泵、吸入空气包等组成。
灌注系统的作用:保证泵的吸入。

三、钻井泵的主要易损件
1.活塞—缸套总成

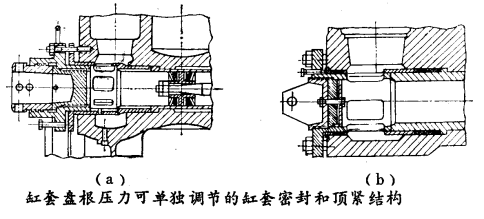

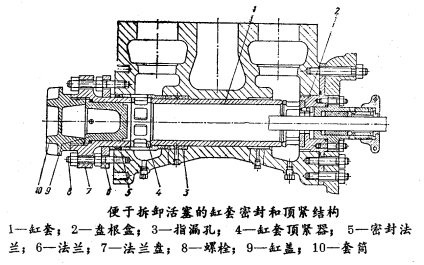

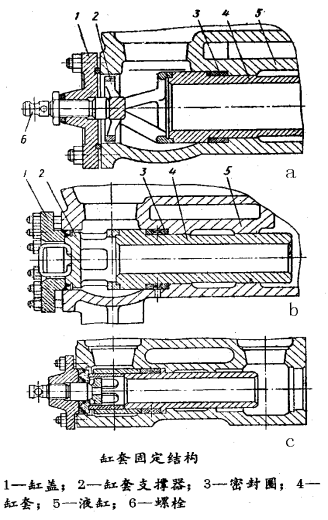

钻井泵的缸套座与泵头、缸套与缸套座之间多采用螺纹连接,活塞与中间杆及中间杆与介杆之间,采用卡箍等连接。如图所示,是三缸单作用泵的活塞—缸套总成。其中,活塞和缸套是易损件。因为当活塞在缸套内作往复运动时,有规律地反复挤出通常带有固体磨砺颗粒的液体,活塞与缸套之间既是一对密封副,又是一对摩擦副,容易磨损或被高压液体刺漏而失效。

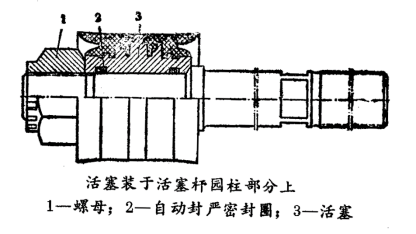

单作用泵活塞,由阀芯和皮碗等组成;一般采用自动封严结构,即在液体压力的作用下能自动张开,紧贴缸套内壁。单作用泵活塞的前部为工作室,吸入低压液体,排出高压液体;后部与大气连通,一般由喷淋装置喷出的液体冲洗和冷却。双作用泵活塞将缸套分为两个工作室,两边交替吸入低压液体和排出高压液体,故活塞皮碗在钢芯两边呈对称布置。
高压硫化活塞皮碗对提高其寿命有利。具体方法是选用耐磨的耐油橡胶作主体材料,其上嵌接高聚物树脂;以挂胶帆布(原为me尼龙)为骨架,整体成型,模压定型,加工处理后与橡胶高压硫化成一体。目前,高压硫化活塞等,在18~20MPa下工作,寿命可达179~324h;在28~32MPa下工作,寿命达112h。

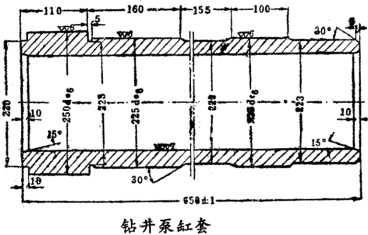

缸套结构比较简单,目前常用的有单一金属和双金属两种。
由高碳钢或合金钢制造的单金属缸套,一般经过整体淬火后回火,或内表面淬火,保证一定的强度和内表面硬度;由低碳钢或低碳合金钢制造的单金属缸套,一般进行表面硬化处理,如渗碳、渗氮、氰化或硼化处理等,将内表面硬度提高到HRC60以上,也有对缸套内部进行镀铬、镍磷化学镀或激光处理的。单金属缸套工作寿命短,贵金属消耗量大。
双金属缸套有镶装式和熔铸式两种结构型式。镶装式外套材质的机械性能不低于ZG35正火状态的机械性能;内衬为高铬耐磨铸铁(实际是耐磨白口铸铁),内外套之间有足够的过盈量保证结合力;内衬硬度RC≥60。熔铸式外套材质的机械性能不低于ZG35正火状态的机械性能;用离心浇铸法加高铬耐磨铸铁内衬;毛坯进行退火处理,机械粗加工后进行热处理(淬火+低回火),精加工。目前,国产双金属缸套的平均寿命可达700h。金属陶瓷缸套是高度技术产品,其寿命可达双属缸套的2~3倍。

2.介杆——密封总成
钻井泵的介杆,一端与十字头相连接,处于润滑机油环境中,另一端与活塞杆相连接,经常受到漏失泥浆、污水等的冲刷或污染。为了防止各类污染液体窜人动力端机油箱破坏机油的润滑性能,避免机油外漏,必须采用介杆密封装置将动力端与液力端严格地隔离。

对于三缸单作用钻井泵,由于泵速和压力都较高,有的还带有活塞或柱塞喷淋冷却液系统,介杆作往复运动时,很容易造成油液、泥浆液等的相互渗漏。国内外往复泵采用的介杆密封有多种型式,这些介杆密封装置,在工作一段时间以后,由于导板磨损,十字头下沉,或十字头、介杆及活塞(柱塞)杆之间连接不牢固,或壳体发生变形,以及加工和安装误差等原因,使介杆发生偏磨,密封会很快失效。
目前应用较多的介杆密封有两种型式:
1)跟随式介杆密封
如图所示。波纹密封套的一端用压板紧固在中间隔板上,另一端用卡子固紧在介杆上。

2)全浮动式介杆密封装置
图示为全浮动式介杆密封装置结构图,包括联结盘、定位板、“O”形密封圈、左右浮动套、球形密封盒、“K”形自封式介杆密封等。
球形密封盒可在浮动套内任意转动.左右两个浮动套与联结盘和壳体形成端面间隙配合,可随球形密封盒浮动,在联结盘与壳体之间上下浮动,自动调整径向偏移;浮动套、联结盘、球形密封盒间都安装有“O”形密封圈,具有多重保险密封的作用。因此,当包括介杆、十字头、柱塞等运动件的组合轴心线与理论轴心线由于加工误差、安装误差、十字头等自重偏磨引起偏移时,通过球形密封盒在左右浮动套内任意转动,以及左右浮动套的上下左右浮动,来自动调整,从而使介杆密封的中心线与介杆中心线始终保持一致,避免偏磨。
“K”形自封式介杆密封包括骨架和帘布增强橡胶两部分。骨架与帘布增强橡胶高压硫化在一起,使密封被压紧时不产生轴向变形;密封内圈的两唇部与介杆有一定的过盈,使其两端密封;密封的两唇部加一层耐磨橡胶,耐磨耐热。
此外,十字头与介杆之间采用活络联结,使得活塞或柱塞可以与十字头同时转动,也减轻了活塞—缸套、柱塞—密封、介杆—密封等的偏磨。

3.泵阀
泵阀是往复泵控制液体单向流动的液压闭锁机构,是往复泵的心脏部分。一般由阀座、阀体、胶皮垫和弹簧等组成。目前,有三种主要型式的泵阀广泛被采用。

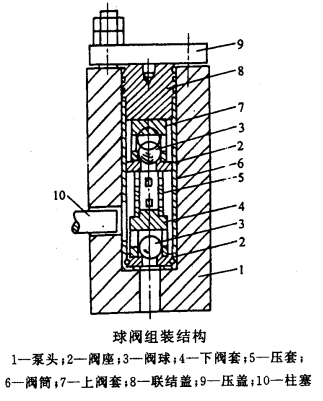

(1)球阀 如图所示。主要用于深井抽油泵和部分柱塞泵。

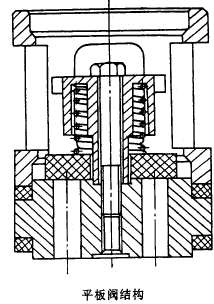

(2)平板阀 如图所示。主要用于柱塞泵和部分活塞泵。阀座采用3Crl3不锈钢,表面渗碳处理,或采用45号钢喷涂,耐腐蚀、抗磨损,阀板采用新型聚甲醛工程塑料,综合性能好,质量轻、硬度高、耐磨、耐腐蚀,与金属表面相配后密封可靠,弹簧采用圆柱螺旋形式,材料为60S2MnA,经过强化喷丸处理,疲劳寿命高。
(3)盘状锥阀 主要用于大功率的活塞泵及部分柱塞泵。盘状锥阀的阀体和阀座支承密封锥面与水平面间的斜角一般为450~550。阀座与液缸壁接触面的锥度一般为1:5~1:8,现在多采用1:6的锥度。锥度过小,阀座下沉严重,且不易自液缸中取出,锥度过大,则接触面间需要加装自封式密封圈。

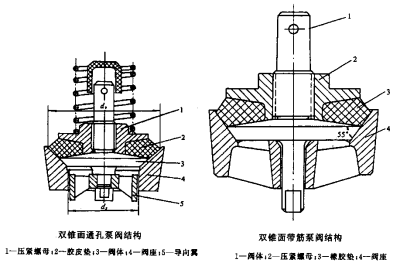

锥面盘阀有两种结构型式,一种是双锥面通孔阀,如图所示。其阀座的内孔是通孔,由阀体和胶皮垫等组成的阀盘上下运动时,由上部导向杆和下部导向翼导向。这种阀结构简单,阀座有效过流面积较大,液流经过阀座的水力损失较小,但阀盘与阀座接触面上的应力较大,阀盘易变形,影响泵的工作寿命。另一种是双锥面带筋阀,如图6—46所示。主要特点是阀座内孔带有加强筋,阀盘上下部都靠导向杆导向,增加了阀盘与阀座的接触面和强度,但阀座孔内的有效通流面积减小,水力损失加大。


往复泵工作时,阀盘和阀座的表面受到含有磨砺性颗粒液流的冲刷,产生磨砺性磨损;此外,阀盘滞后下落到阀座上,也会产生冲击性磨损。
目前提高泵阀寿命的办法是:
①合理确定液体流经阀隙的速度,即阀的结构尺寸要与泵的结构尺寸和性能参数相对应,保证阀隙流速不要过大。 ·
②控制泵的冲次,对于阀盘或阀座上有橡皮垫的锥阀,按照无冲击条件hmax≤800~l 000条件确定泵的冲次n(min-1),其中的hmax 是泵阀的最大升距,单位为(mm)。
③阀体和阀座采用优质合金钢40Cr,40CrNi2MoA等整体锻造,经表面或整体淬火,表面硬度达HRC60~62,橡胶圈由丁腈橡胶或聚胺脂等制成。
④保证正常的吸人条件,首先,要满足psmin ≥pt,即最低吸人压力psmin。应大于液体的汽化压力pt ;其次,吸人系统不应吸人空气或其他气体,吸入的液体中应尽可能少含气体。若不能保证正常吸人条件,则阀将极易损坏,特别是吸人阀。
⑤净化工作液体。
此外,阀箱虽然不是易损件,但在高压液体的交变作用下,容易发生裂纹,导致破坏。因此,全部采用整体优质钢(35CrMo等)锻件,经过调质处理。在圆孔相贯处采用平滑圆弧过渡,降低集中应力,在阀箱内腔采用喷丸或高压强化处理,或进行镍磷镀,较好地解决了阀箱开裂等问题。

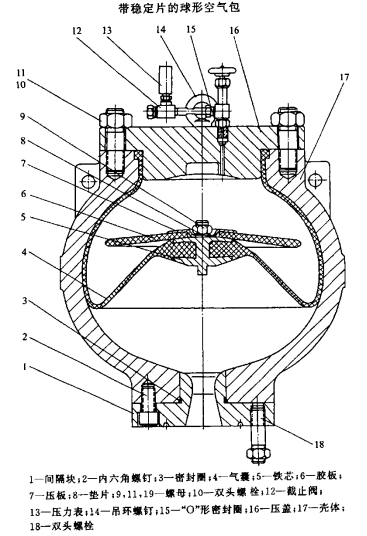

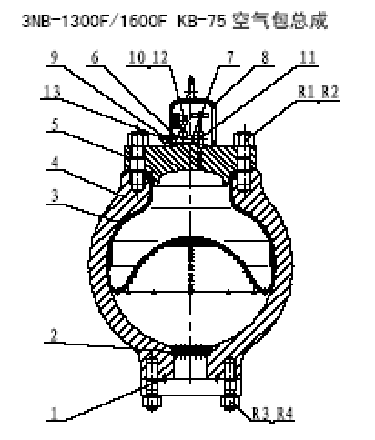

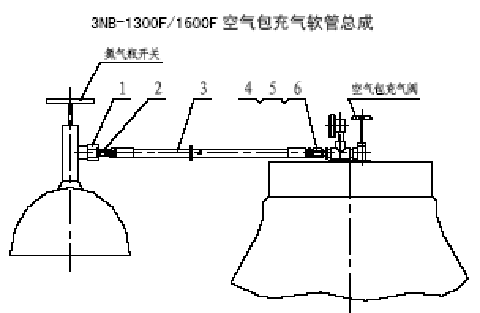

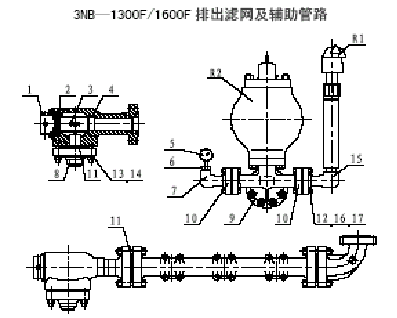

4.空气包

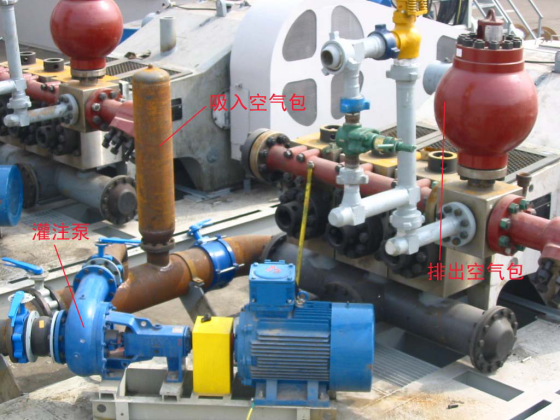

空气包利用其内部气体的可压缩性进行工作。以排出空气包为例,当液缸排出瞬时流量增加,液体压力加大时,胶囊内气体受压缩,空气包储存来自液缸内的一部分液体,当液缸排出的瞬时流量减少,液体压力减小时,胶囊内气体膨胀,空气包放出一部分液体,始终使进入排出管内的液体变化不大,从而保持排出管内压力趋于均匀。

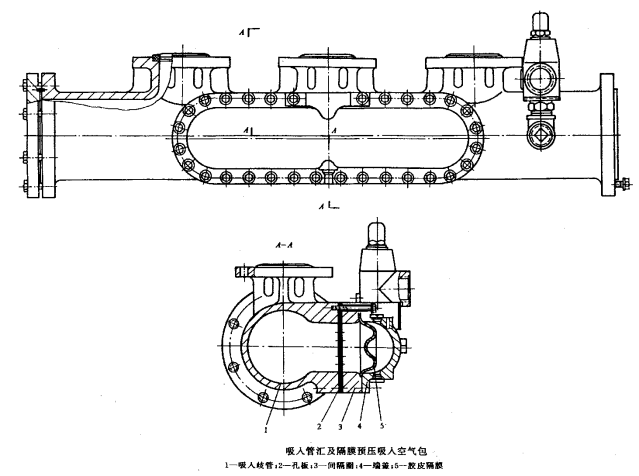

吸入空气包的作用是使吸人管中的液体流量趋于均匀,保持吸入压力稳定。

5.安全阀
往复泵在高压下工作,为保证安全,在排出口处安装安全阀,以便将泵的极限压力控制在允许的范围内。

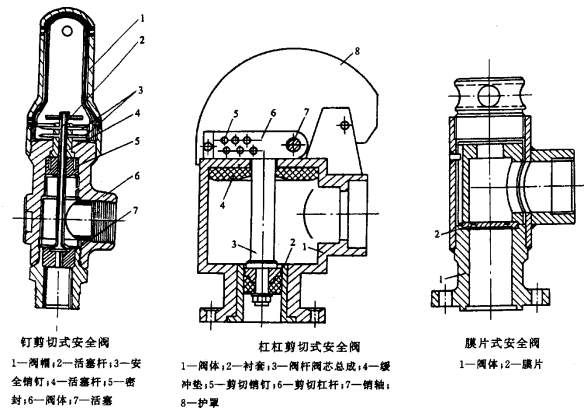

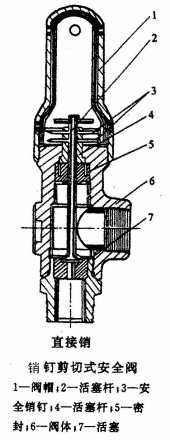

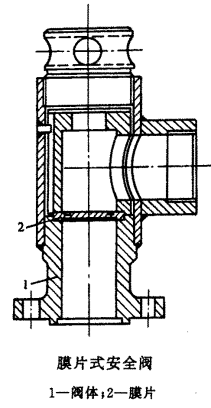

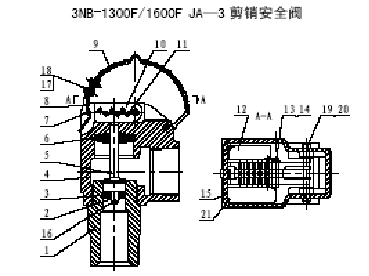

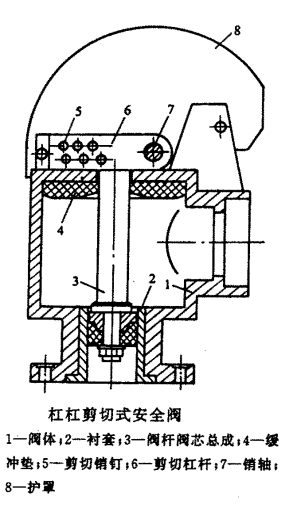

常见的安全阀有:膜片式、销钉剪切式、弹簧式等安全阀。


四、其他结构形式的往复泵
1.柱塞泵

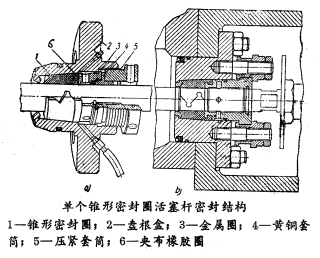

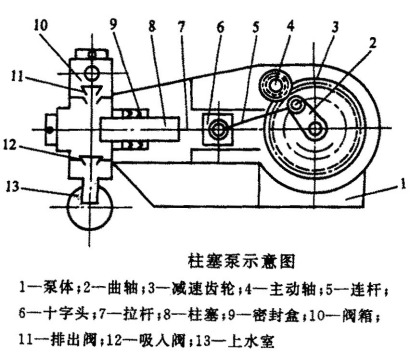

与活塞泵类似,其主要区别在于往复运动件的密封形式上。柱塞泵的柱塞直径外表面与缸套内表面紧密配合,柱塞的往复运动改变缸套内部容积,实现吸入和排出。柱塞泵的柱塞则采用外密封结构,如图所示。柱塞运动不断改变液缸内的充液容积,实现吸入和排出。柱塞密封在泵缸之外,便于拆装、调节,还可以通过冷却液冲洗磨擦表面降低温度。柱塞泵通常由柴油机、电动机作动力;有的在泵外减,动力直接传递到曲轴上,有的在泵内装有减速机构;曲轴通常采用偏心结构,冲程较短而冲次较高;连杆大头有的采用整体式滚动轴承,如同钻井泵那样,但较多见的还是剖分式滑动轴承,便于安装。

柱塞泵在石油矿场上主要作为压裂泵、固井水泥泵和注水泵。它们之间只有压力和流量等性能参数的不同,结构和工作原理并无实质性区别。将压裂液送入油井内;并借助高压在油层中造成裂缝,或使原油层裂缝扩大的柱塞泵,称作压裂泵。将水泥浆注入油井,使套管与井壁牢固连接的柱塞泵,称作水泥泵。向井内输送高压水,进入油层躯油和补充地层能量的柱塞泵,称作注水泵。

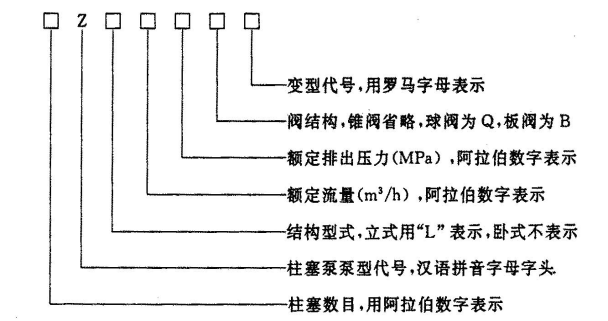

柱塞泵不局限于石油系,各行各业都有应用,其标准代号为:

例如3ZLl2.5/25Q,表示柱塞数目为3的立式球阀泵,其额定流量为12.5m3/h,额定压力为25MPa;某些特殊用途的柱塞泵,还在其代号前面加某些代号,如SD328/20B,为卧式三柱塞板阀泵,额定流量8m3/h,额定压力20MPa,SD表示作为水力活塞泵装置的地面泵。
柱塞泵的典型结构:

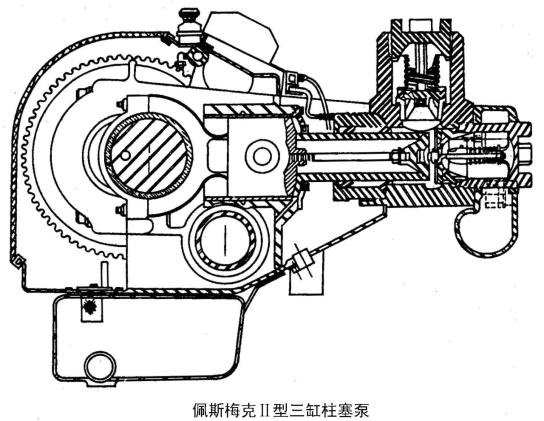

1)美国BJ公司122-T型压裂车上佩斯梅克(BJ-Pacemaker)型三缸柱塞泵的结构图。

该泵动力端由合金钢板焊接而成,内有一级齿轮减速。动力可由传动轴的两侧输入,使泵的曲轴可以顺时针或逆时针旋转。传动轴由两个实心轴和一段钢管组焊而成,重量轻,强度高,通过花键与小螺旋齿轮连接,两端采用青铜衬巴式合金滑动轴承,曲轴由高合金钢锻造毛坯,经过热处理加工而成,轴承也是青铜的并衬以巴氏合金。大螺旋齿轮用键固定在曲轴上,齿轮上还配以平衡重,使不平衡质量的振动状态趋于最小。连杆是整体铸造,十字头由轻质高合金钢制成整体圆筒形。十字头及其导板和全部轴承靠压力油润滑。
2)美国BJ公司122-T型压裂车上佩斯梅克(BJ-Pacemaker)型三缸柱塞泵的结构图。

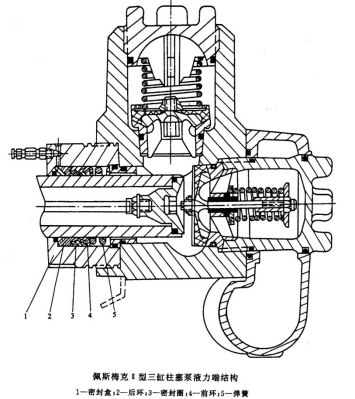

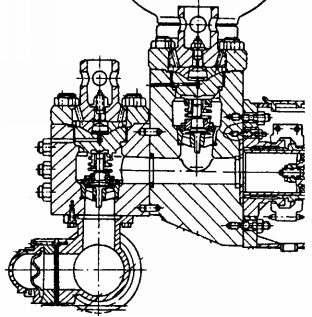

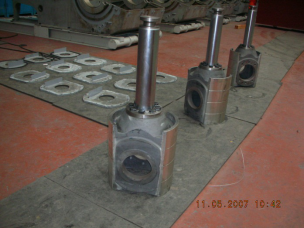

该泵液力端的液流通道采用T形结构,如图所示。排出阀采用翼型导向;吸入阀采用柱型导向;相当于去掉吸入阀室部分,使液力端的重量减少20%~30%。泵头由整块高合金钢坯加工而成,内部有较厚的硬化层;柱塞有89、101和114 mm(3.5”、4”和4.5”)3种规格,89mm柱塞由钢棒制成,将含硼和硅溶剂的铬镍合金用火焰喷焊到钢棒上,形成表面硬金属覆盖层,厚度达16mm;101 mm、114mm柱塞是厚壁管状合金钢,表面也有硬覆盖层。通过密封盒中的支撑环向密封盒中灌注润滑油,对密封件起润滑作用;同时设置柱塞冲洗系统,用细的水流冲刷外露柱塞表面的细磨粒、泥浆或其它腐蚀性物质。

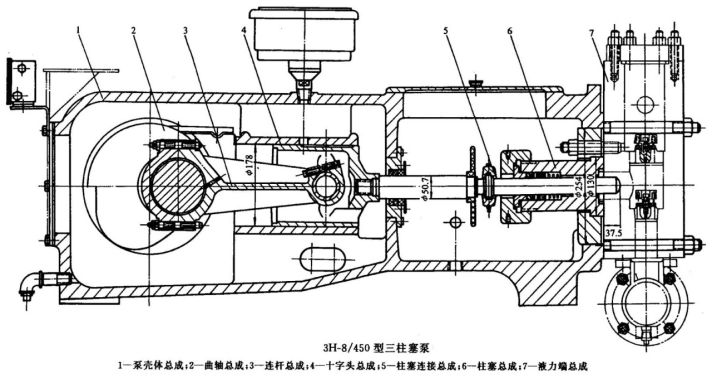

3)国产3H—8/450型三柱塞泵

其冲程长度为127mm;冲次为370min”;5级柱塞,57~35mm,相应工作压力17.2~45.7MPa,流量21.6~8.1m/h;装机功率110kW。
4)海洋橇装循环设备

QZB40—11D QZB50—13

QZB70—13 QZB40—265
该系列产品主要用于海洋油田的洗井、压井、压力测试和酸化作业,也可用于沙漠、滩涂等环境作业,采用系列三缸柱塞泵,橇装结构,布局紧凑,满足海洋防腐、防爆等特殊要求,并可根据平台特殊要求进行设计。
主要技术参数:
型号 | QZB35—15 | QZB50—13 | QZB40—11D | QZB40—21D |
最高工作压力MPa | 35 | 50 | 40 | 40 |
最大工作排量L/min | 1500 | 1200 | 1130 | 2122 |
装机功率kW | 354 | 354 | 441 | 280×2 |
传动箱型号 | CV4-340变速箱 | CV4-340变速箱 | BY520液力变速箱 | CV4-340变速箱 |
柱塞泵总成型号 | 3ZB—265 | 3ZB—265 | 3ZB—265 | 3ZB—265 |
柱塞泵最大输入功率kW | 265 | 265 | 265 | 265 |
柱塞直径 | 5" | 4 1/2" | 5" | 5" |
整机长×宽×高mm | 6000×2250×2300 | 6000×2250×2450 | 4750×2100×2200 | 7800×3300×2110 |
总质量kg | 9500 | 9500 | 8000 | 17000 |

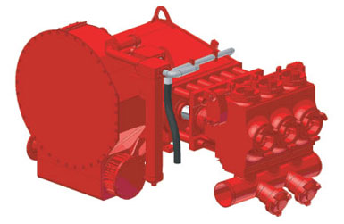

5)3ZB70-400三缸柱塞泵

定输出功率 | 400 kW |
最大输入转速 | 2400 RPM |
柱塞直径 | 114.3 mm (4.5”) |
冲程 | 203.2 mm (8”) |
最大排出压力 | 70 MPa |
最大流量 | 1.78 m3/min |
减速比 | 8.4:1 |
重量 | 2600 kg |
外形尺寸 | 1960×1060×1100 mm |
6)OFM600三缸柱塞泵

柱塞直径(英寸) | 排量(加仑/转) | 每分钟转数下的流量和压力 | |||||||||
50 | 100 | 200 | 300 | 450 | |||||||
GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
3-1/2 | 0.75 | 37 | 10394 | 75 | 9713 | 150 | 5829 | 225 | 3886 | 337 | 2591 |
4 | 0.98 | 49 | 7958 | 98 | 7437 | 196 | 4463 | 294 | 2975 | 440 | 1984 |
4-1/2 | 1.24 | 62 | 6288 | 124 | 5877 | 248 | 3526 | 372 | 2351 | 557 | 1568 |
5 | 1.53 | 76 | 5093 | 153 | 4760 | 306 | 2860 | 459 | 1904 | 668 | 1270 |
