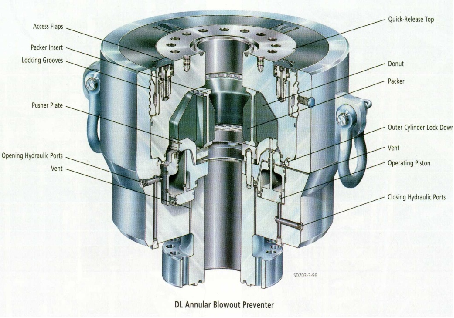

环形防喷器
一、环形防喷器的作用
1 封零—井内无钻具时全封井口。
2 封环空—井内有钻具、套管、电缆等物时，封闭环形空间。

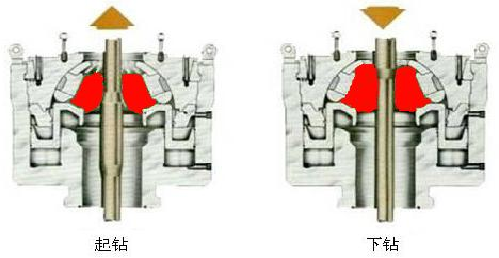

3 强行起下钻—使用具有18o坡度接头的钻杆，配合减压调节阀或缓冲储能器。
二、环形防喷器的类型
锥形胶芯防喷器
结构

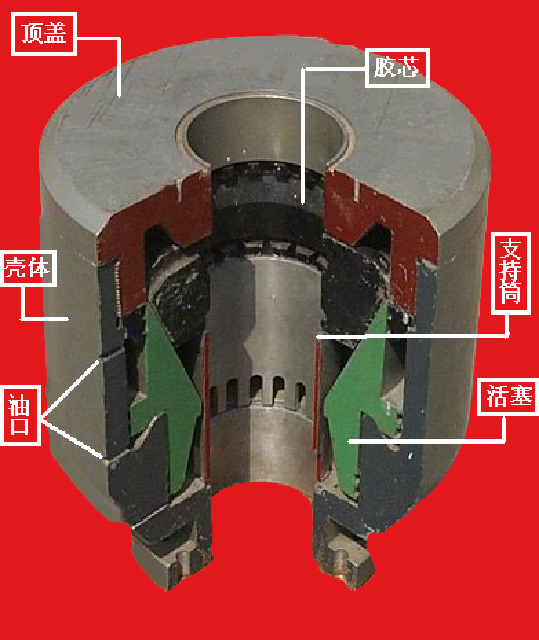

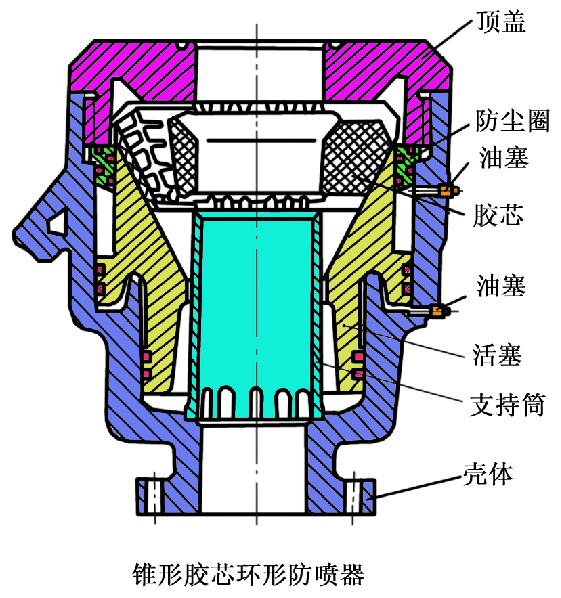

防喷器结构：由壳体、活塞、胶芯、顶盖、密封件等部分组成，
具体见装配示意图。
胶芯结构：胶芯外形呈截锥状，锥度40∘；沿圆周方向均布有12～30块相隔一定距离的铸钢支撑筋（通经越大，筋越多），经橡胶硫化成一个整体，见胶芯结构图。
工作原理：

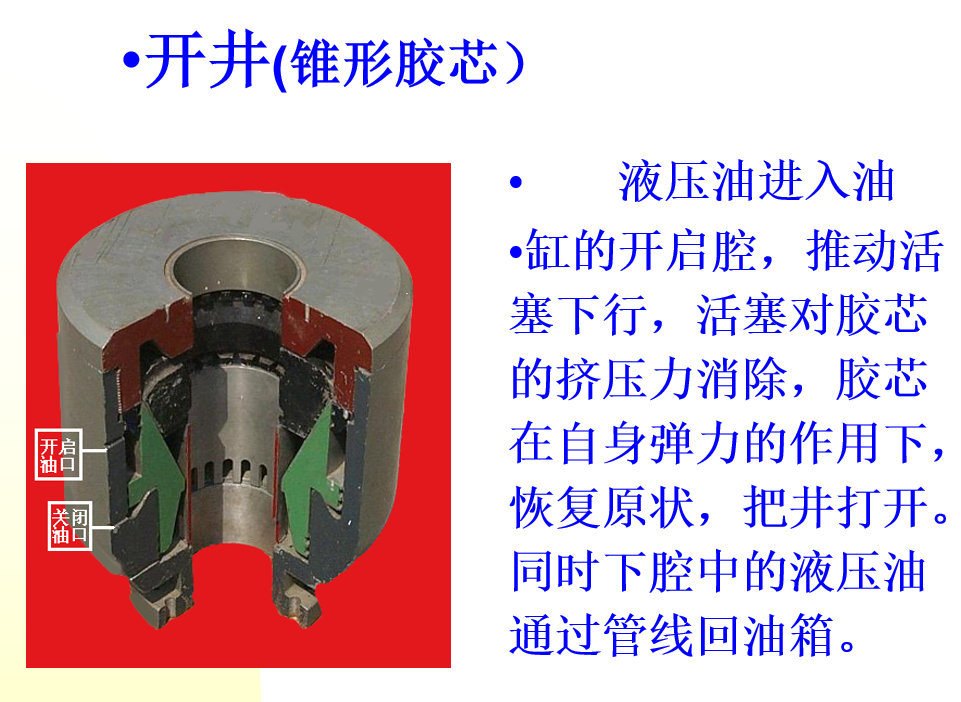

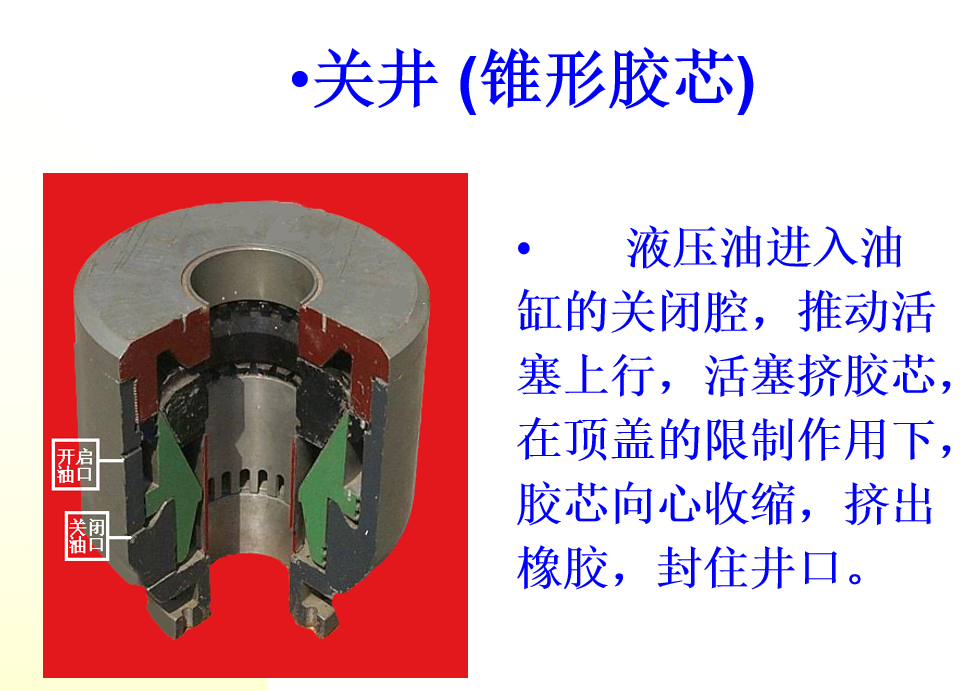

1）液压动作 下油口进油，上油口出油，活塞上行，推挤胶芯，封井；上油口进油，下油口出油，活塞下行，胶芯靠弹性恢复，开井。

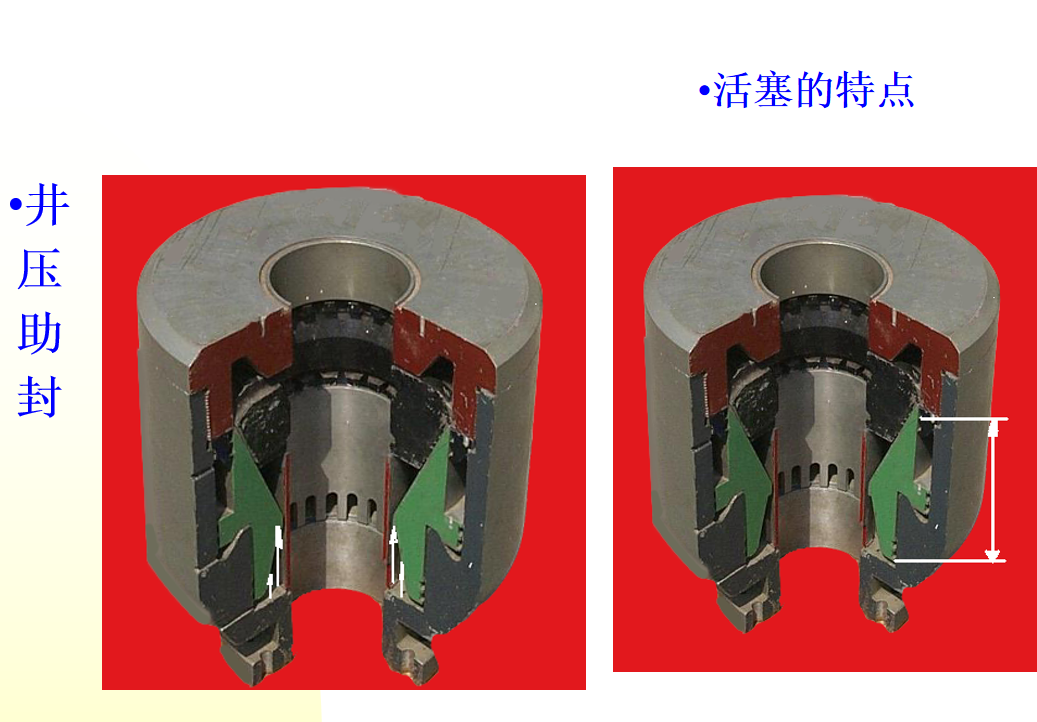

2）井压助封 锥形胶芯环形防喷器在封井过程中和封井之后，井内压力流体可以进入活塞上部环形槽内，产生对活塞的上推力，协助液压油推挤胶芯，帮助封井。
注：不能单靠井内压力流体封井。
胶芯特点
◆ 锥形胶芯
◆ 储胶量大
◆ 自动恢复原状
◆ 胶芯更换容易
无钻具时直接更换
有钻具时切割更换
胶芯的更换：

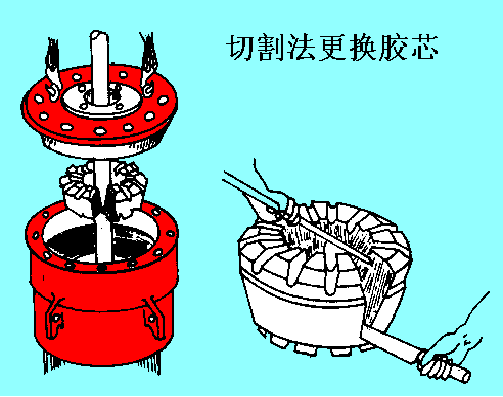

一般情况下，打开顶盖便可方便地更换胶芯；在使用中需更换，则和用“切割法”(如图)。
球形防喷器

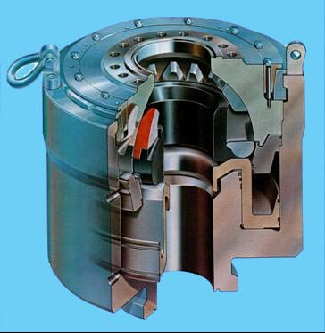

结构

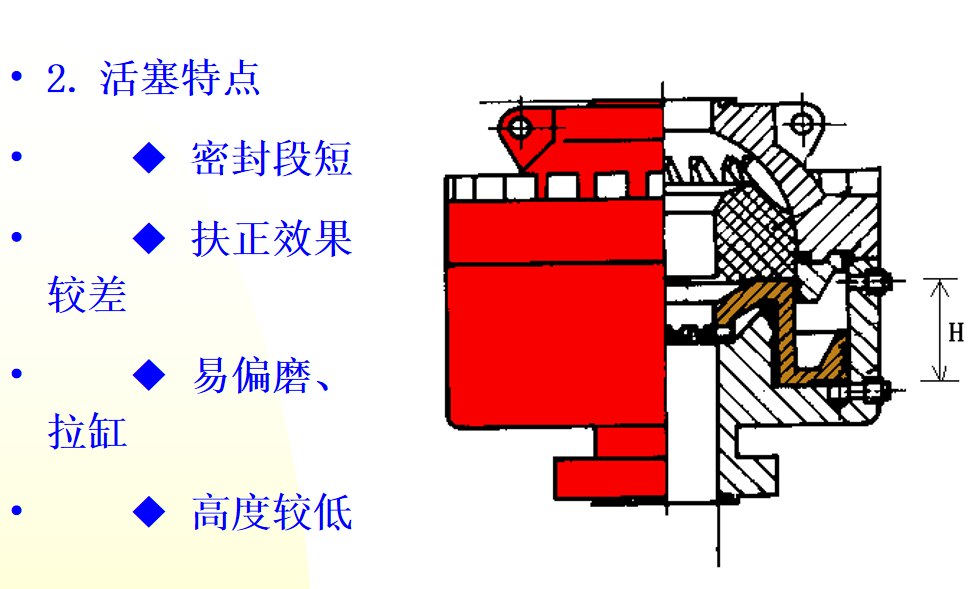

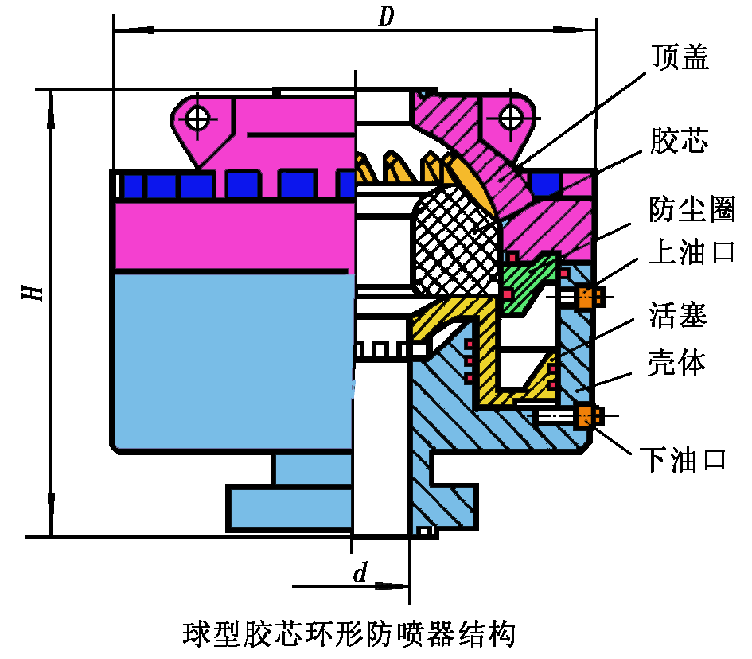

防喷器结构：由壳体、“Z”形活塞、胶芯、顶盖、密封件等部分组成，
具体见装配示意图。

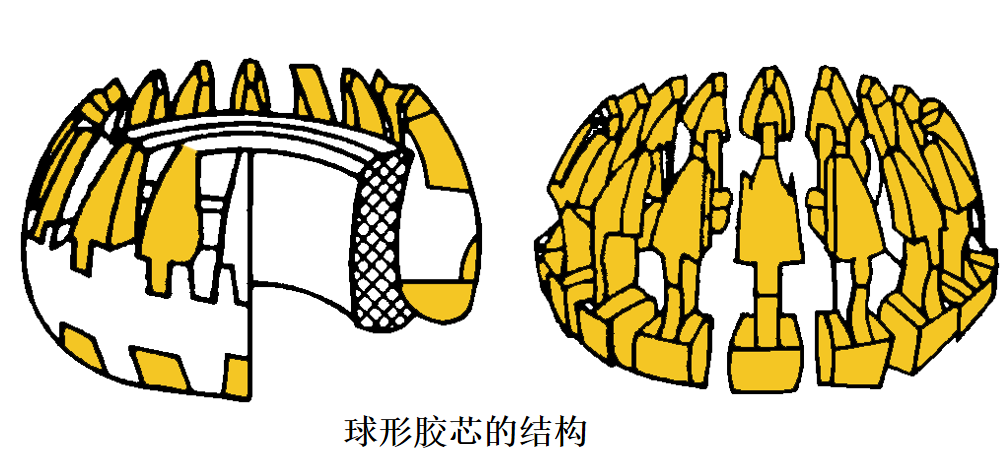

胶芯结构：胶芯外形呈球面状；沿圆周方向均布有12～20块相隔一定距离的铸钢支撑筋（通经越大，筋越多），经橡胶硫化成一个整体，见胶芯结构图。
工作原理：

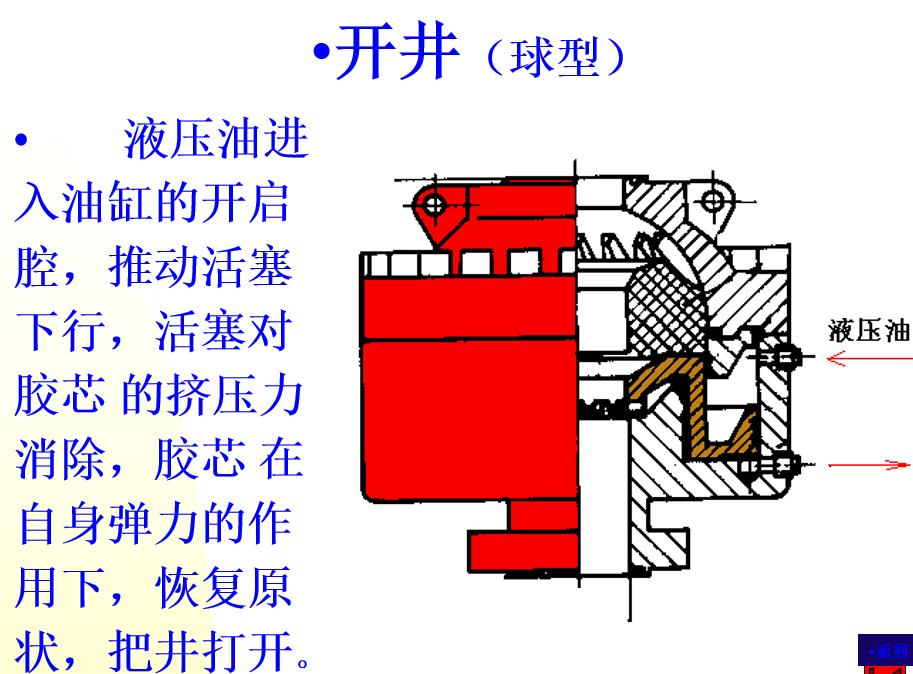

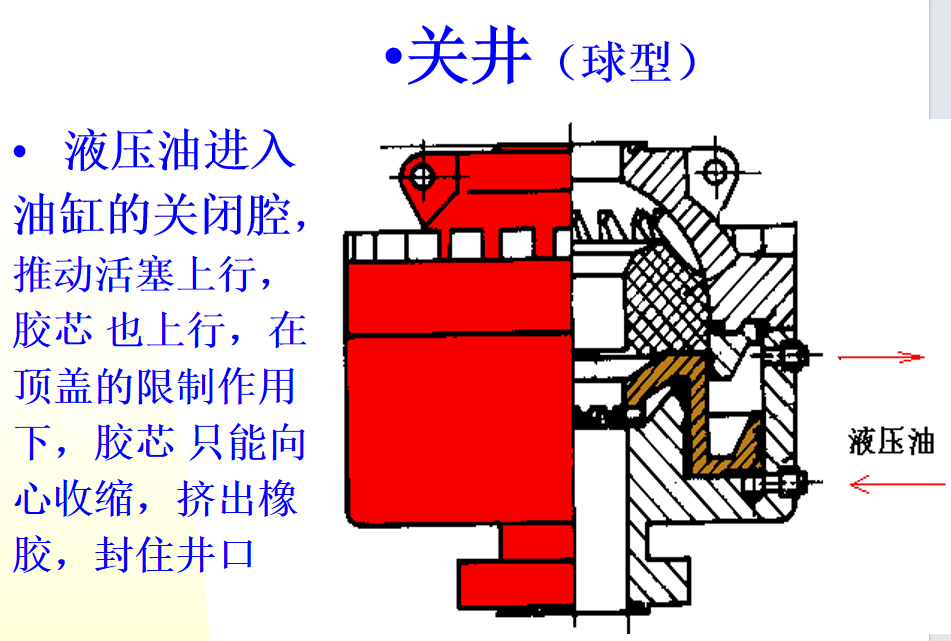

1）液压动作 下油口进油，上油口出油，活塞上行，推挤胶芯，封井；上油口进油，下油口出油，活塞下行，胶芯靠弹性恢复，开井。

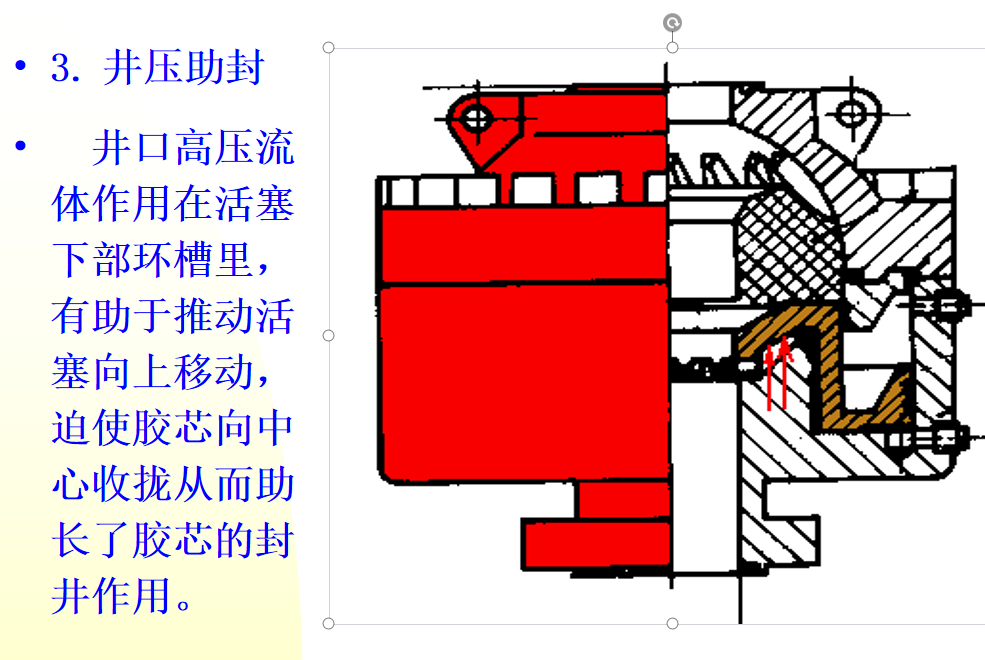

2）井压助封 球形胶芯环形防喷器在封井过程中和封井之后，井内压力流体可以进入活塞上部环形槽内，产生对活塞的上推力，协助液压油推挤胶芯，帮助封井。
注：不能单靠井内压力流体封井。

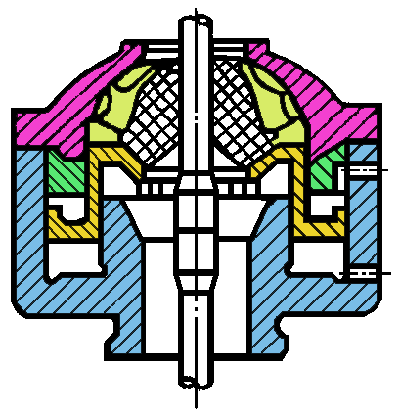

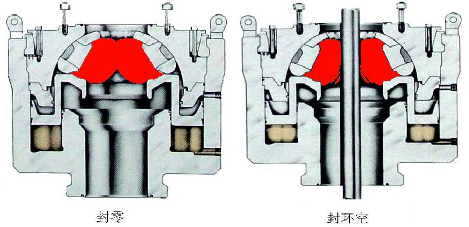

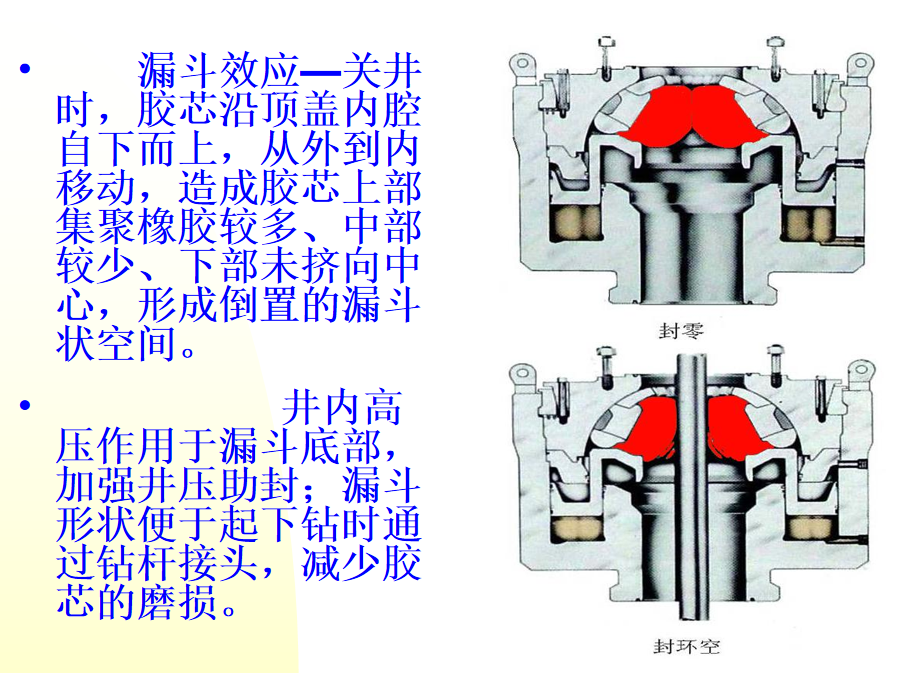

球形胶芯环形防喷器的封井状态见封井状态示意图。

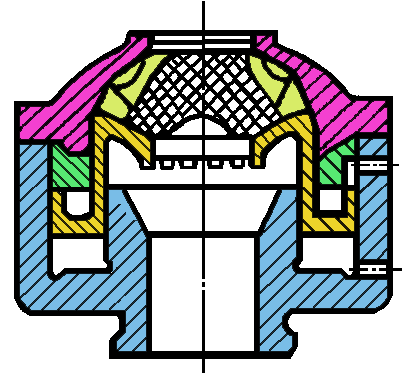

球形胶芯的封井状态
胶芯特点
◆ 球形胶芯
◆ 储胶量大
◆ 自动恢复原状
◆ 漏斗效应
◆ 胶芯更换容易
◆ 摩擦力小，操控油量大
3、环形防喷器的比较
公称通经相同、最大工作压力相同的环形防喷器，各有自己的优劣。
项目 类 型 | 锥形胶芯环形防喷器 | 球形胶芯环形防喷器 | 组合胶芯环形防喷器 |
结构复杂程度 | 最简单 | 简单 | 复杂 |
胶芯封零效果 | 好 | 很好 | 初用时效果差； 试用几次后，效果才好 |
更换胶芯的方法及 难易程度 | 井内有钻具时，切割法； 井内无钻具时，更换方便 | 井内有钻具时，切割法； 井内无钻具时，更换方便 | 井内有钻具时，不能更换； 井内无钻具时，更换方便 |
胶芯寿命 | 寿命较短 | 寿命长 | 寿命长 |
开关一次所需控制液量的相对大小 | 2 | 3 | 1 |
外形特征 | 径向尺寸小，高度较大 | 径向尺寸大，高度较小 | 径向尺寸和高度均小 |
重 量 | 轻 | 稍 重 | 最 轻 |
造 价 | 低 | 稍 高 | 高 |
4、环形防喷器的合理使用
由于环形防喷器是利用胶芯的强烈变形来完成封井、利用胶芯的弹性完成开井的，胶芯的磨损、胶芯老化导致的弹性下降，都会降低胶芯的寿命，影响环形防喷器的封井效果。因此，合理使用环形防喷器，对保证其胶芯的寿命以及封井效果至关重要。
使用中，应注意以下几点：
1）在现场不做“封零”实验，但应做“封环空”实验；实验压力为最大压力的70%；
2）在封井状态下，可以慢速上下活动钻具，但不允许旋转钻具；
3）不允许采用微开防喷器的方法卸降套管压力；
4）严禁将防喷器当刮泥器使用；
5）强行起下钻时，只能通过具有18度坡度的对焊钻杆接头；
6）封井的液控压力不能太大。液控压力一般为10.5MPa；
7）不允许长期处于关井状态，否则，橡胶会加速老化，弹力下降；
8）胶芯备件应平放在27℃以下、干燥避光的场合，不要压挤叠堆，还要远离产生电弧的设备，以防变形、老化。
