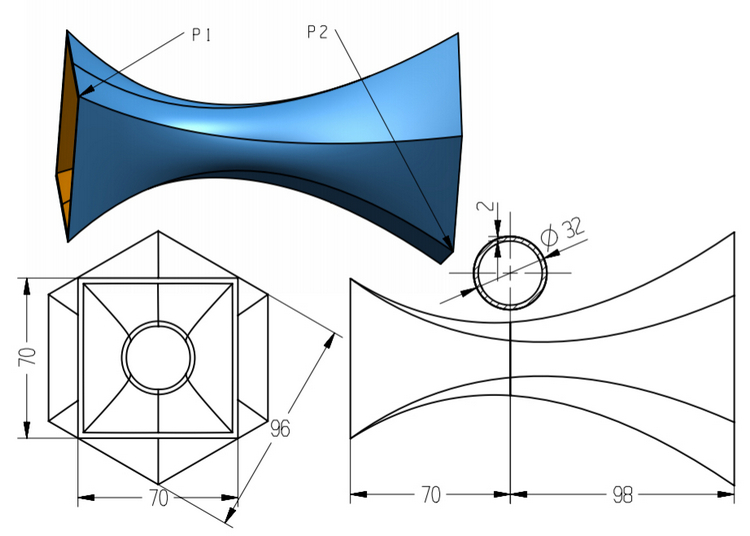

【任务目标】 任务一 多边形截面花瓶
1.能够看懂图纸，分析出模型的成型方法；
2.利用草图及UG NX拔模等成型工具完成模型绘制；
3.能够总结和提炼出正多边形草图绘制的高效思路；
4.具备草图绘制严谨态度，实现草图绘制完全约束；
5.训练发散思维，寻找不同成型思路实现模型绘制。
【目标检测】
1.请问图形中黄色区域的面积是多少？
2.请问模型的体积是多少？
（误差范围0.2%）
【重点难点】
1.确定主要成型方法——拉伸+拔模？OR拉伸+同步建模？
2.多边形草图绘制通用思路
3.阵列+布尔运算
4.拔模角度的确定和布尔求交（难点）
【工具命令】
草图 正多边形 拉伸 拔模 测量角度，可扩展到删除面、替换面、移动边，还可以扩展采用立体几何知识及反三角函数求解拔模角度。
【难度星级】 ★ ★ ★
【目标时间】 10分钟
【目标图纸】
【视频解析】
05_09 任务一 多边形截面花瓶12.50'

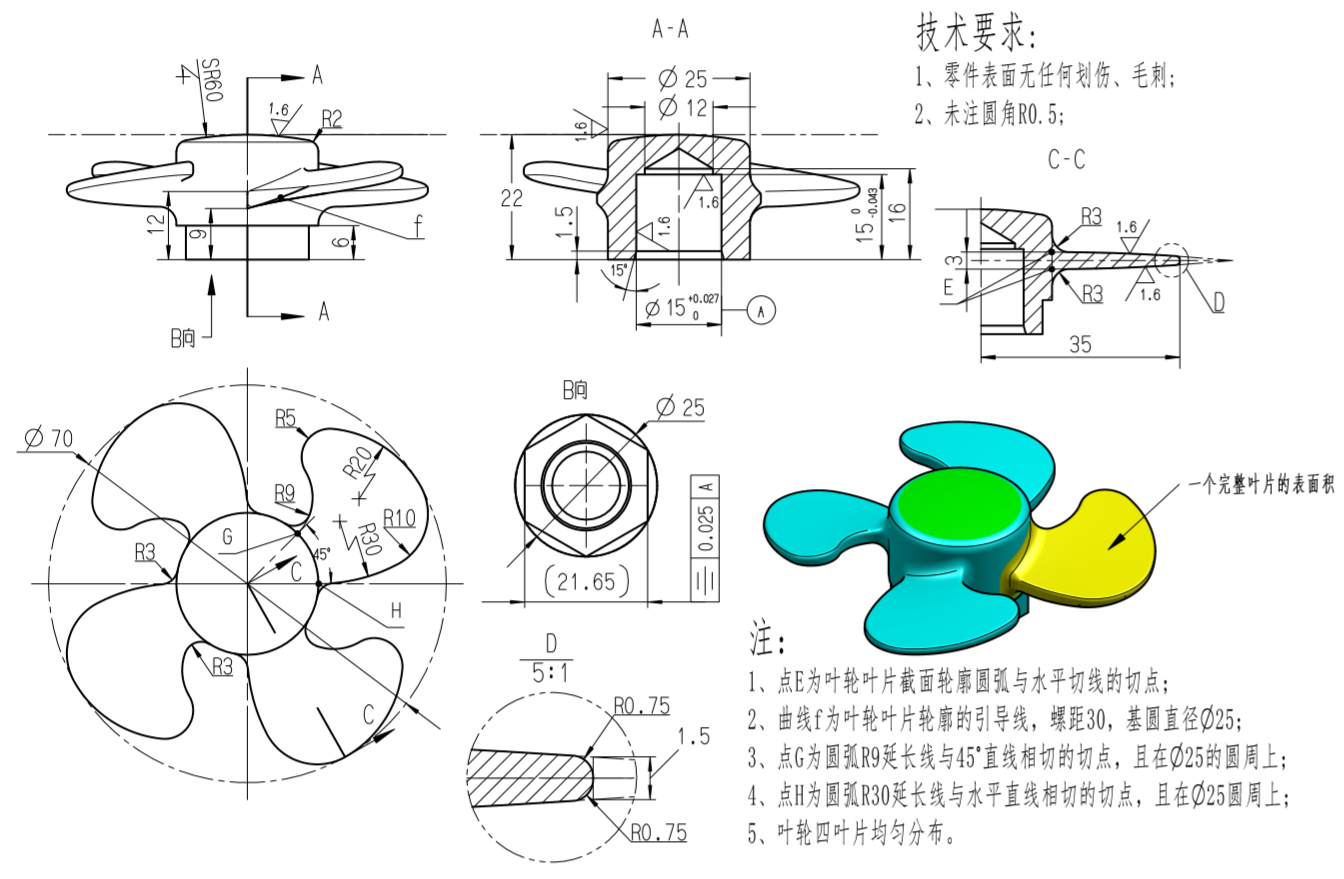

【任务目标】 任务二 扇叶建模
1.能够看懂图纸，分析出模型的成型方法；
2.叶片草图绘制效率与方法；
3.螺旋线的绘制方法；
4.扫掠成型工具的灵活应用；
5.布尔运算在共面共线处的报错处理方法；
6.具备复杂草图绘制严谨态度，实现草图绘制完全约束；
【目标检测】
1.请问图形中绿色区域的面积是多少？
2.请问图形中黄色区域的面积是多少？
3.请问模型的体积是多少？
（误差范围0.5%）
【重点难点】
1.确定主要成型方法——拉伸+拔模？OR拉伸+同步建模？
2.多边形草图绘制通用思路
3.阵列+布尔运算
4.拔模角度的确定和布尔求交（难点）
【工具命令】
草图（圆弧、倒圆角、偏置） 螺旋线 拉伸求交 旋转，阵列、扫掠、偏置等。
【难度星级】 ★ ★ ★ ★ ★
【目标时间】 30分钟
【目标图纸】
【参考答案】
1、373.7471
2、1124.5211
3、11664.5552
【视频解析】
02叶片扫掠
03叶片修剪
04轴套修六边形
05补充修正
【任务目标】 任务三 起重吊钩
1.能够看懂图纸，分析出模型的成型方法；
2.利用草图及UG NX拔模等成型工具完成模型绘制；
3.能够总结和提炼出正多边形草图绘制的高效思路；
4.具备草图绘制严谨态度，实现草图绘制完全约束；
5.训练发散思维，寻找不同成型思路实现模型绘制。
【目标检测】
1.请问图形中黄色区域的面积是多少？
2.请问模型的体积是多少？
（误差范围0.2%）
【重点难点】
1.确定主要成型方法——拉伸+拔模？OR拉伸+同步建模？
2.多边形草图绘制通用思路
3.阵列+布尔运算
4.拔模角度的确定和布尔求交（难点）
【工具命令】
草图 正多边形 拉伸 拔模 测量角度，可扩展到删除面、替换面、移动边，还可以扩展采用立体几何知识及反三角函数求解拔模角度。
【难度星级】 ★ ★ ★ ★
【目标时间】 25分钟
【目标图纸】
【视频解析】
05_09 任务三 其中吊钩12.50'

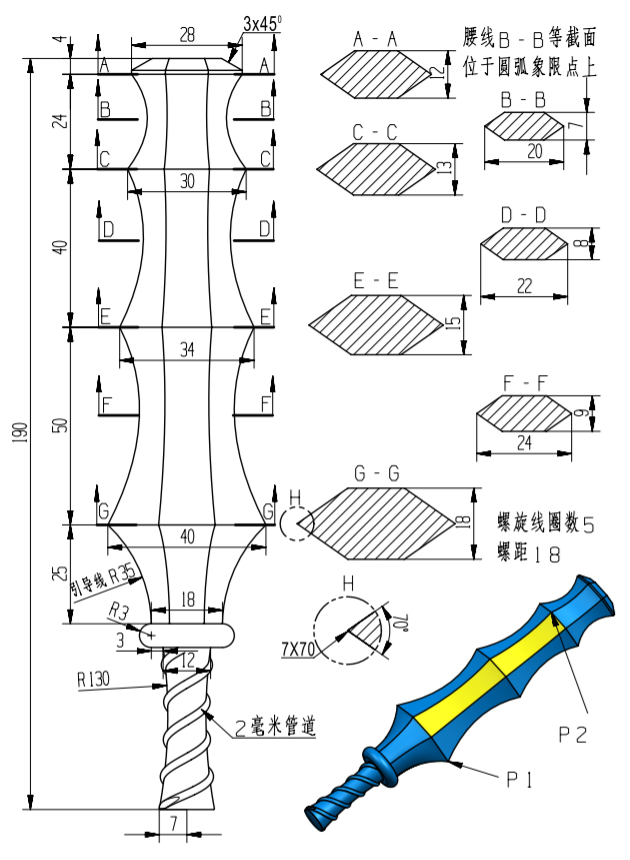

【任务目标】 任务四 金锏建模
1.能够看懂图纸，分析出模型的成型方法；
2.利用草图及UG NX拔模等成型工具完成模型绘制；
3.能够总结和提炼出正多边形草图绘制的高效思路；
4.具备草图绘制严谨态度，实现草图绘制完全约束；
5.训练发散思维，寻找不同成型思路实现模型绘制。
【目标检测】
1.请问图形中黄色区域的面积是多少？
2.请问模型的体积是多少？
（误差范围0.2%）
【重点难点】
1.确定主要成型方法——拉伸+拔模？OR拉伸+同步建模？
2.多边形草图绘制通用思路
3.阵列+布尔运算
4.拔模角度的确定和布尔求交（难点）
【工具命令】
草图 正多边形 拉伸 拔模 测量角度，可扩展到删除面、替换面、移动边，还可以扩展采用立体几何知识及反三角函数求解拔模角度。
【难度星级】 ★ ★ ★ ★ ★
【目标时间】 30分钟
【目标图纸】
【视频解析】
06_09 金锏2.50'
01案例三 金锏模型绘制(金锏绘制思路解析)
02案例三 金锏模型绘制(锏身草图轮廓曲线绘制 )
03案例三 金锏模型绘制(金锏六边形绘制)
04案例三 金锏模型绘制(锏身实体化)
05案例三 金锏模型绘制(手柄螺纹绘制)
06案例三 金锏模型绘制(文件标准化管理 )

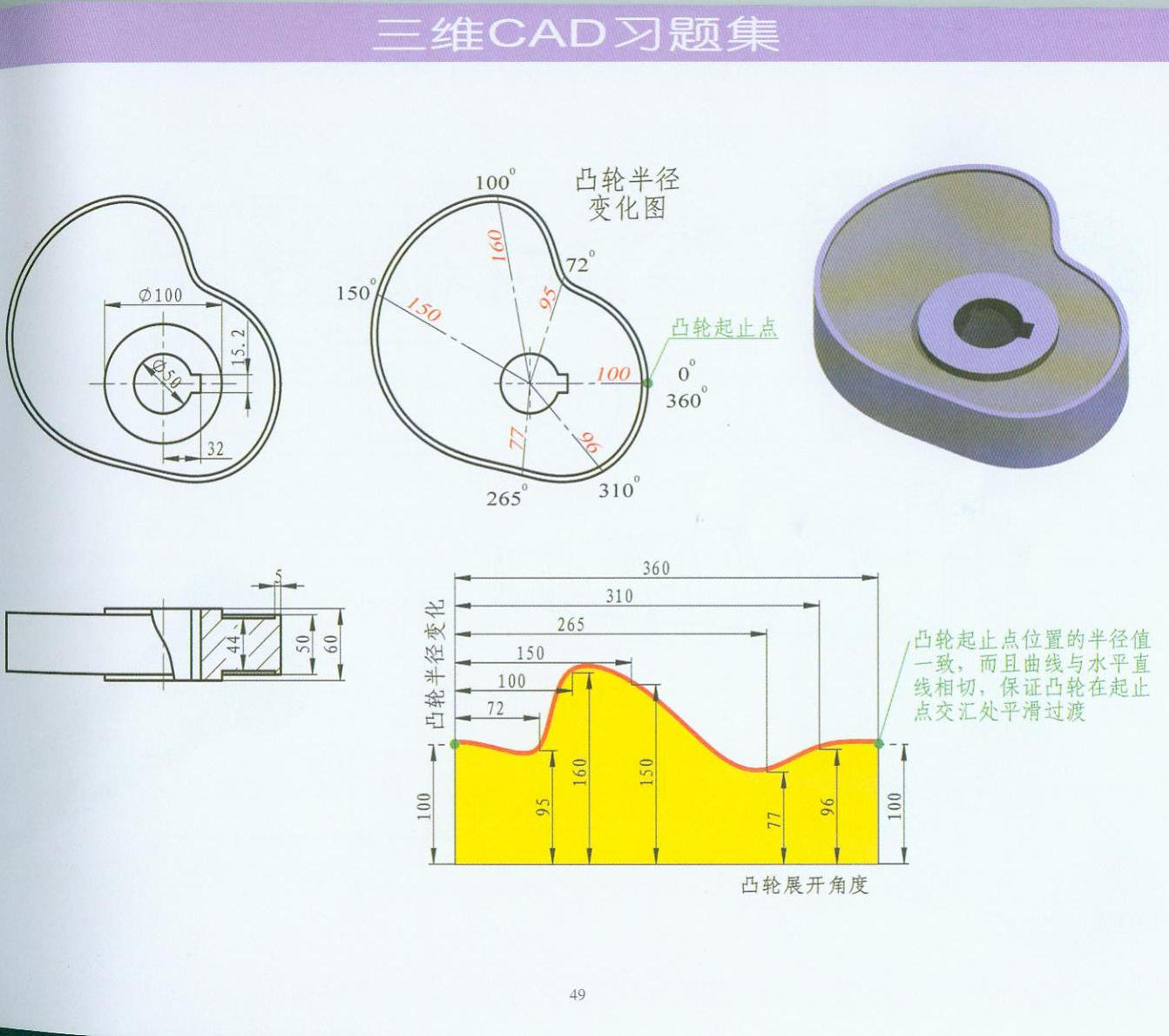

【任务目标】 任务五 凸轮绘制
1.能够看懂图纸，分析出模型的成型方法；
2.利用草图及UG NX拔模等成型工具完成模型绘制；
3.能够总结和提炼出正多边形草图绘制的高效思路；
4.具备草图绘制严谨态度，实现草图绘制完全约束；
5.训练发散思维，寻找不同成型思路实现模型绘制。
【目标检测】
1.请问图形中黄色区域的面积是多少？
2.请问模型的体积是多少？
（误差范围0.2%）
【重点难点】
1.确定主要成型方法——拉伸+拔模？OR拉伸+同步建模？
2.多边形草图绘制通用思路
3.阵列+布尔运算
4.拔模角度的确定和布尔求交（难点）
【工具命令】
草图 正多边形 拉伸 拔模 测量角度，可扩展到删除面、替换面、移动边，还可以扩展采用立体几何知识及反三角函数求解拔模角度。
【难度星级】 ★ ★ ★
【目标时间】 10分钟
【目标图纸】
【视频解析】
05_09 任务五 凸轮12.50'
