产品三维结构设计

罗钧午

目录

  • 1 第一讲 理论篇：博观而约取，厚积而薄发
    • 1.1 使用说明
    • 1.2 工业软件介绍
    • 1.3 软件安装
    • 1.4 操作入门
    • 1.5 环境设置
    • 1.6 数据管理
    • 1.7 章节测试
    • 1.8 课程直播
  • 2 第二讲 基本体建模：不畏浮云摭望眼，自缘身在最高层
    • 2.1 学习任务
    • 2.2 一讲一企（大国利器 逐梦苍穹）
    • 2.3 能力训练
    • 2.4 拓展迁移
    • 2.5 章节测试
  • 3 第三讲  草图建模：万丈高楼平地起，盘龙卧虎高山齐
    • 3.1 学习任务
    • 3.2 一讲一企（造人造车造企业）
    • 3.3 能力训练
    • 3.4 拓展迁移
    • 3.5 章节测试
  • 4 第四讲 特征建模一：工欲善其事，必先利其器：
    • 4.1 学习任务
    • 4.2 一讲一企（人民需要什么，五菱就造什么）
    • 4.3 能力训练
    • 4.4 拓展迁移
    • 4.5 章节测试
  • 5 第五讲  特征建模二：咬定青山不放松，任尔东西南北风
    • 5.1 学习任务
    • 5.2 一讲一企（成就你的梦想-比亚迪）
    • 5.3 能力训练
    • 5.4 拓展迁移
    • 5.5 章节测试
  • 6 第六讲 曲面建模一：乱花渐欲迷人眼，浅草才能没马蹄
    • 6.1 学习任务
    • 6.2 一讲一企（腰杆要直，技术要硬）
    • 6.3 能力训练
    • 6.4 拓展迁移
    • 6.5 章节测试
  • 7 第七讲 曲面建模二：千淘万漉虽辛苦，吹尽狂沙始到金
    • 7.1 学习任务
    • 7.2 一讲一企（创新驱动 “铝”创佳绩）
    • 7.3 能力训练
    • 7.4 拓展迁移
    • 7.5 章节测试
  • 8 第八讲 钣金：山重水复疑无路，柳暗花明又一村
    • 8.1 学习任务
    • 8.2 一讲一企（“百亿”柳钢是怎样炼成）
    • 8.3 能力训练
    • 8.4 拓展迁移
    • 8.5 章节测试
  • 9 第九讲 装配：江山代有才人出，各领风骚数百年
    • 9.1 学习任务
    • 9.2 一讲一企（有力者，方大成）
    • 9.3 能力训练
    • 9.4 拓展迁移
    • 9.5 章节测试
  • 10 第十讲 工程图：问渠那得清如许？为有源头活水来
    • 10.1 学习任务
    • 10.2 一讲一企（好空调 格力造）
    • 10.3 能力训练
    • 10.4 拓展迁移
    • 10.5 章节测试
  • 11 专题一 运动仿真：长风破浪会有时，直挂云帆济沧海
    • 11.1 学习任务
    • 11.2 一讲一企（北斗精神与吉利精神）
    • 11.3 能力训练
      • 11.3.1 四杆机构运动
      • 11.3.2 活塞连杆
      • 11.3.3 升降机构
      • 11.3.4 复杂升降机
      • 11.3.5 台虎钳
      • 11.3.6 电子表格驱动
    • 11.4 拓展迁移
    • 11.5 章节测试
  • 12 专题二 GC工具箱：沉舟侧畔千帆过，病树前头万木春
    • 12.1 学习任务
    • 12.2 一讲一企（开疆拓土 国之重器）
    • 12.3 能力训练
    • 12.4 拓展迁移
    • 12.5 章节测试
  • 13 专题三   创新设计项目：好风凭借力，送我上青云
    • 13.1 夹木器设计
    • 13.2 无焊接耳扮口罩机设计
    • 13.3 粉笔灰去除装置系列设计
    • 13.4 桑蚕脱茧机设计
    • 13.5 电动车儿童安全座椅设计
    • 13.6 自动给丧机设计
    • 13.7 蚕粪打包机设计
    • 13.8 半螺母安全电梯设计
  • 14 专题四 CaTICs赛题：欲穷千里目，更上一层楼
    • 14.1 实体成型类
    • 14.2 球体类
    • 14.3 钣金类
能力训练
  • 1 任务一

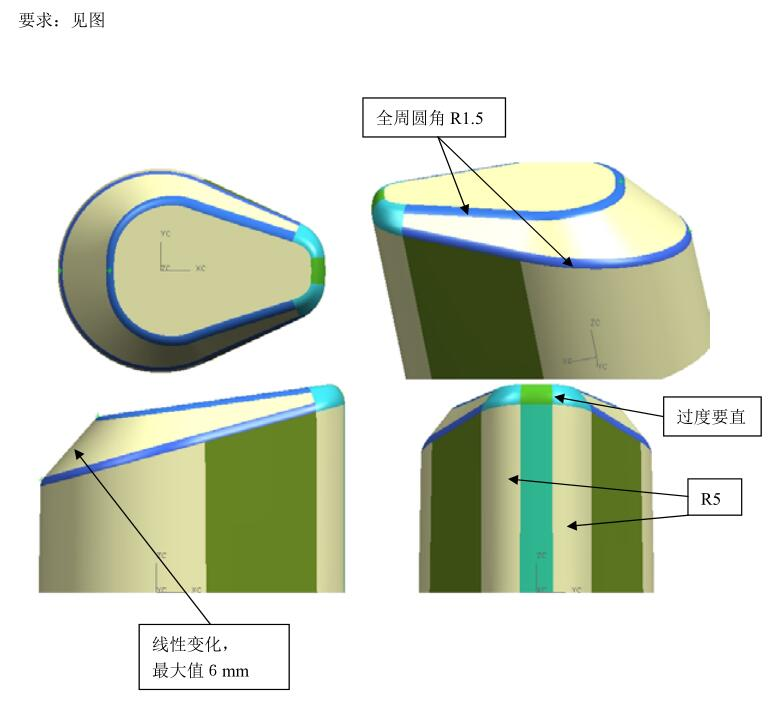

  • 2 任务二倒角体

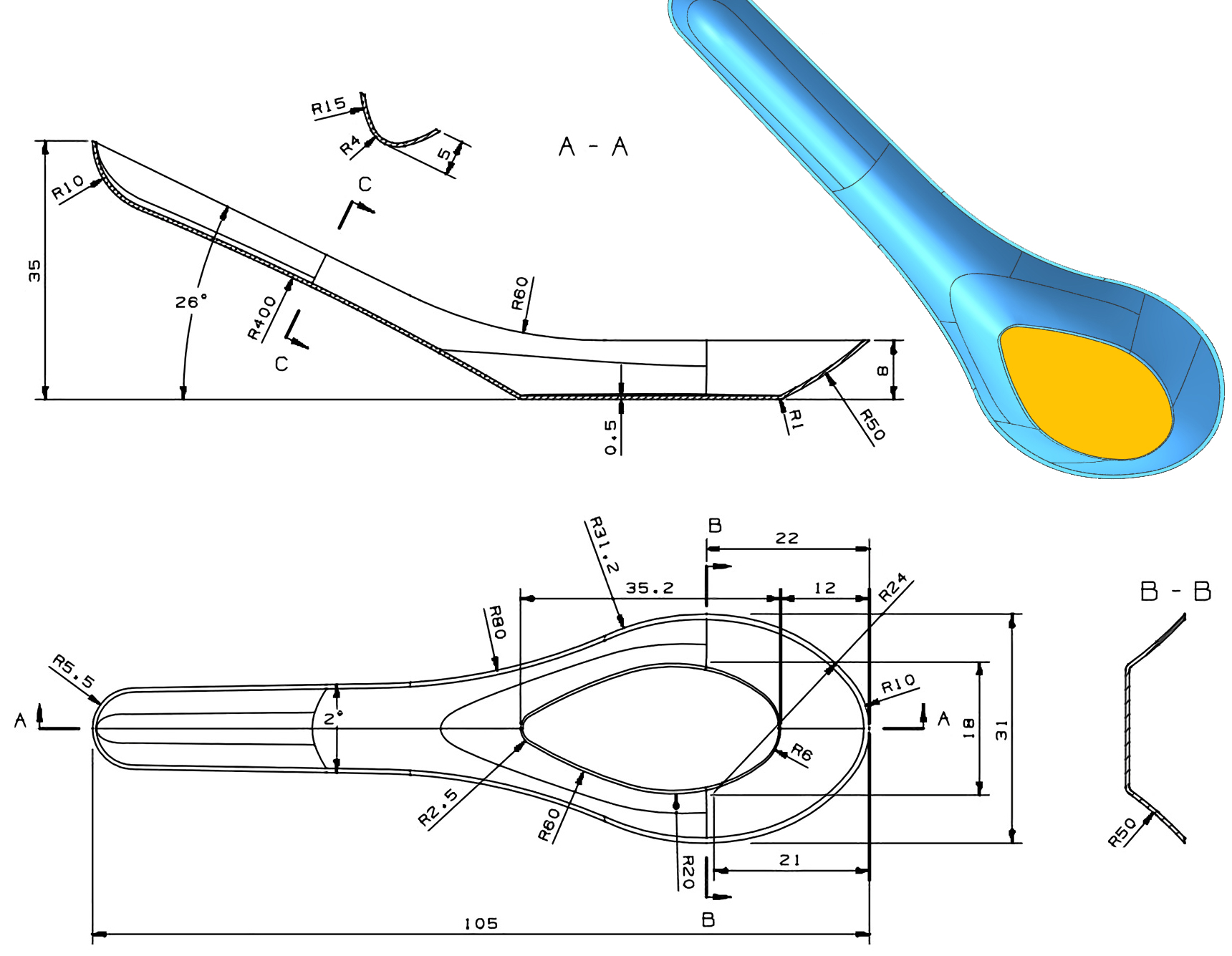

  • 3 任务三经典勺子

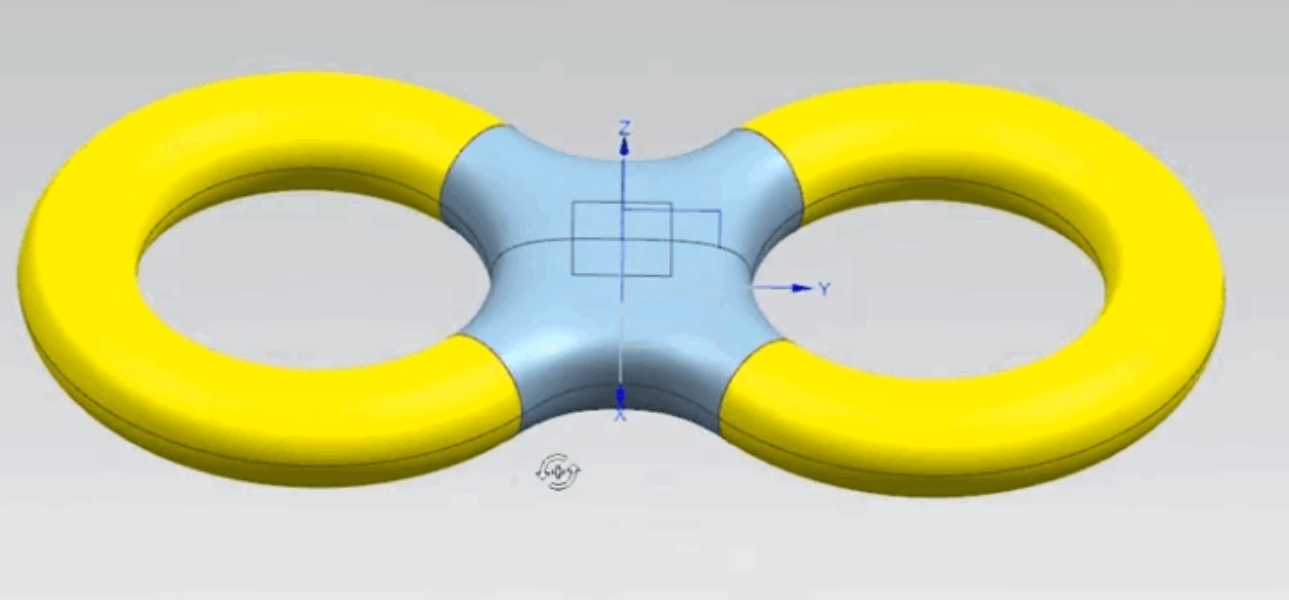

  • 4 任务四 八字圆
  • 5 任务五 吊环

【任务目标】   任务一 雨伞

1.能够看懂图纸，分析出模型的成型方法；

2.利用草图及UG NX拔模等成型工具完成模型绘制；

3.能够总结和提炼出正多边形草图绘制的高效思路；

4.具备草图绘制严谨态度，实现草图绘制完全约束；

5.训练发散思维，寻找不同成型思路实现模型绘制。

【目标检测】

1.请问图形中黄色区域的面积是多少？

2.请问模型的体积是多少？

（误差范围0.2%）

【重点难点】

1.确定主要成型方法——拉伸+拔模？OR拉伸+同步建模？

2.多边形草图绘制通用思路

3.阵列+布尔运算

4.拔模角度的确定和布尔求交（难点）

【工具命令】

草图 正多边形 拉伸 拔模 测量角度，可扩展到删除面、替换面、移动边，还可以扩展采用立体几何知识及反三角函数求解拔模角度。

【难度星级】   ★ ★ ★

【目标时间】   10分钟

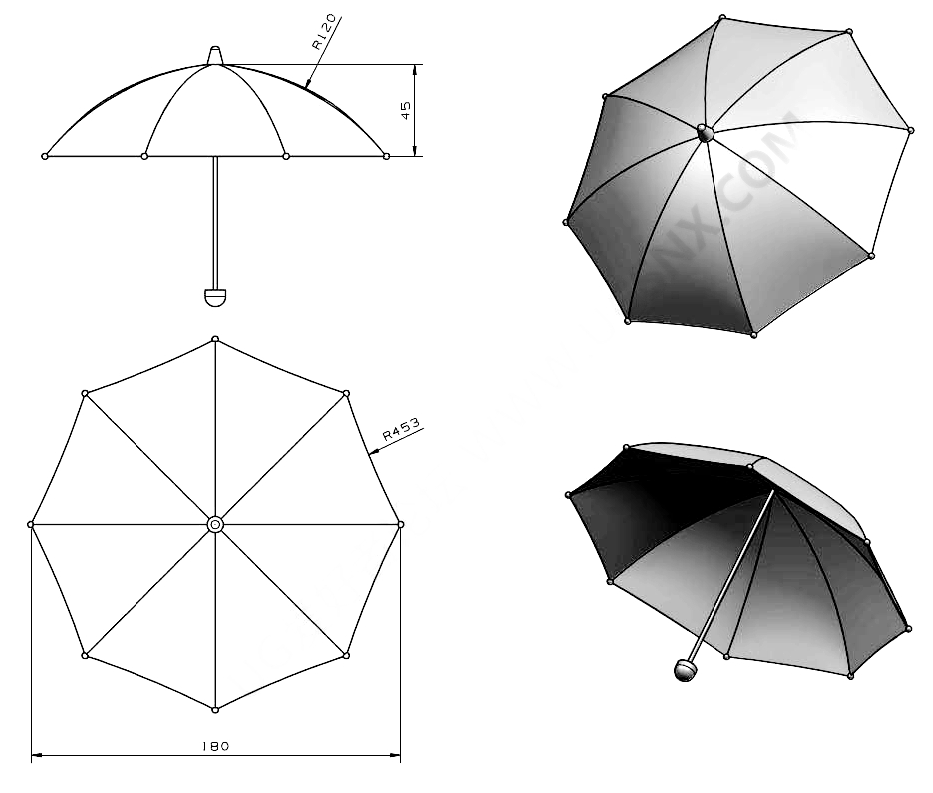

【目标图纸】



【思路解析】



【视频解析】

07_09 任务一 雨伞
