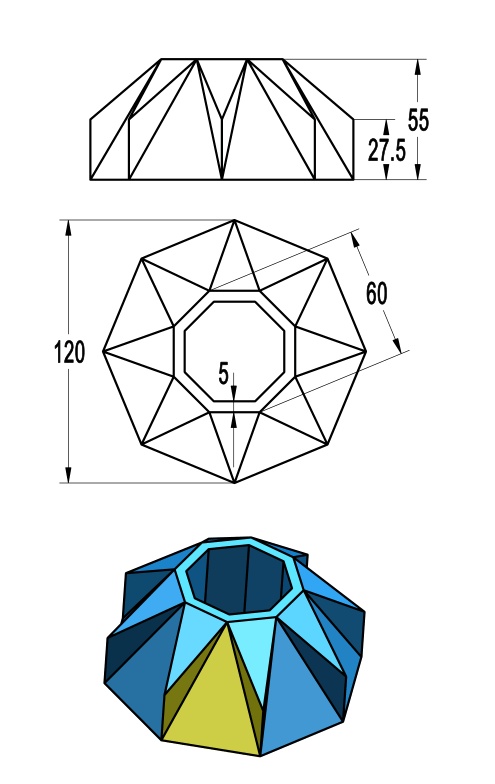

【任务目标】 任务一 有意思的拔模
1.能够看懂图纸，分析出模型的成型方法；
2.利用草图及UG NX拔模等成型工具完成模型绘制；
3.能够总结和提炼出正多边形草图绘制的高效思路；
4.具备草图绘制严谨态度，实现草图绘制完全约束；
5.训练发散思维，寻找不同成型思路实现模型绘制。
【目标检测】
1.请问图形中黄色区域的面积是多少？
2.请问模型的体积是多少？
（误差范围0.2%）
【重点难点】
1.确定主要成型方法——拉伸+拔模？OR拉伸+同步建模？
2.多边形草图绘制通用思路
3.阵列+布尔运算
4.拔模角度的确定和布尔求交（难点）
【工具命令】
草图 正多边形 拉伸 拔模 测量角度，可扩展到删除面、替换面、移动边，还可以扩展采用立体几何知识及反三角函数求解拔模角度。
【难度星级】 ★ ★ ★
【目标时间】 10分钟
【目标图纸】
【思路解析】
【视频解析】
03_09 任务一 有趣的拔模12.50'

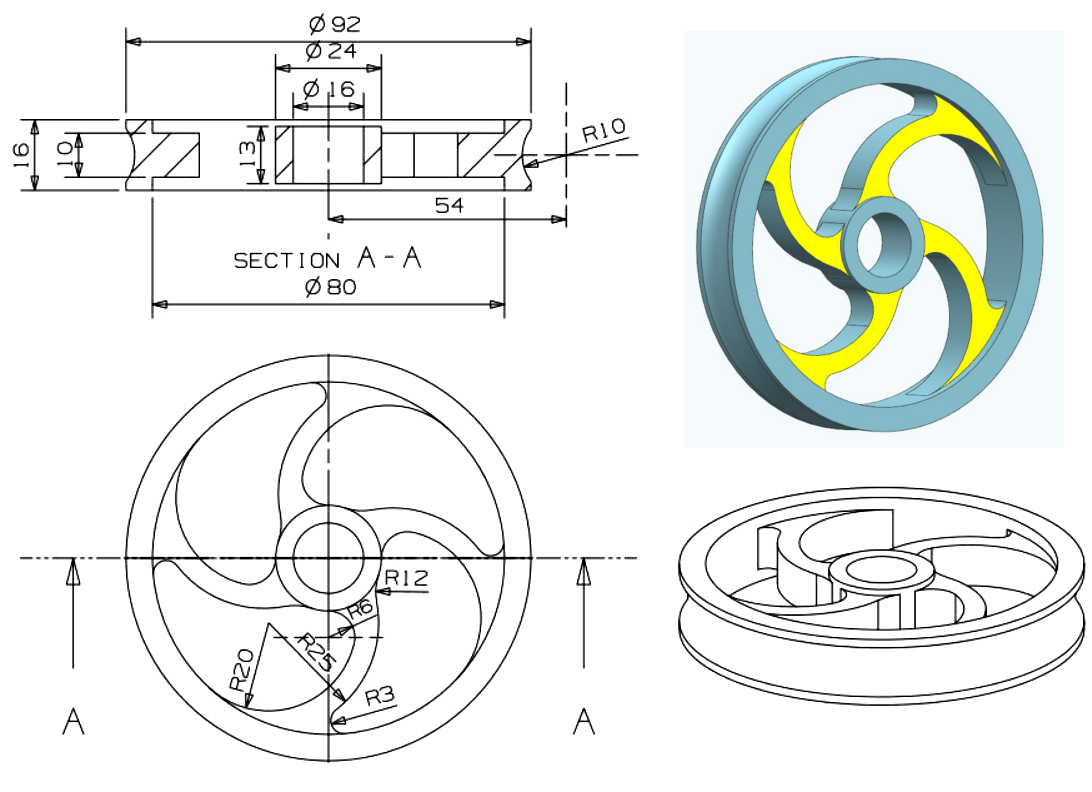

【任务目标】 任务二 轮毂模型
1.能够看懂图纸，分析出模型的成型方法；
2.利用草图及UG NX拉伸/旋转等成型工具完成模型绘制；
3.能够总结和提炼出镂空回转体的绘制思路；
4.具备草图绘制严谨态度，实现草图绘制完全约束；
5.树立增材制造和减材制造的加工意识，选取与之相对应的的草图绘制思路；
6.培养多视角思维，可以考虑以拉伸为主和以回转为主的两种不同的成型思维绘制模型。
【目标检测】
1.请问图形中黄色区域的面积是多少？
2.请问模型的体积是多少？
（误差范围0.2%）
【重点难点】
1.确定主要成型方法-旋转成型或拉伸成型
2.草图圆弧绘制效率（难点）
3.阵列工具使用
4.旋转成型工具使用
【工具命令】
草图 旋转 拉伸 ，可从增材制造和减材制造两种加工思路来展开草图绘制。
【难度星级】 ★ ★ ★
【目标时间】 15分钟
【目标图纸】
【思路解析】
【视频解析】
03_09 任务二 轮毂造型11.23'

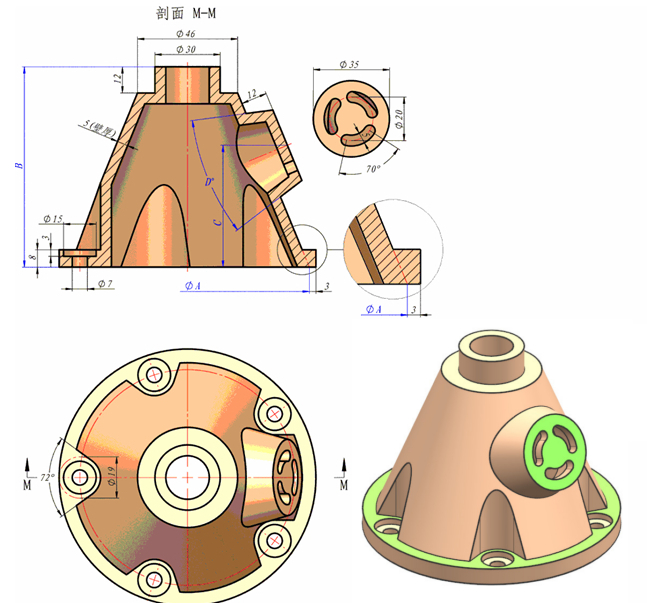

【任务目标】 任务三 CaTICs 3D01_04
1.模型抽象简化，能够看懂图纸，分析出模型的成型方法；
2.利用基本体或者草图等工具，结合旋转拔模等成型工具完成模型绘制；
3.能够总结和提炼出草图平面的布局方法；
4.具备草图绘制严谨态度，实现草图绘制完全约束；
5.培养多视角思维，可以考虑以旋转为主和以拔模为主的两种不同的成型思维绘制模型。
【目标检测】
1.请问图形中草绿色区域的面积是多少？
2.请问模型的体积是多少？
（误差范围0.2%）
【重点难点】
1.看懂图纸，确定成型方式——旋转or拔模？
2.抽壳备用壁厚妙用；
3.壶嘴成型方式；
4.壶嘴三孔的草图平面放置及绘图（难点）
【工具命令】
草图 旋转 拉伸 阵列 打孔，以旋转为主和以拔模为主要成型思路工具选取不同。
【难度星级】 ★ ★ ★
【目标时间】 15分钟
【目标图纸】
【参数】A=112， B=92， C=56， D=30
【思路解析】
【视频解析】
【任务目标】 任务四 弯管接头
1.能够看懂图纸，分析出模型的主要成型方法；
2.利用空间曲线/草图曲线/草图曲线等工具命令，完成管道中心线绘制；
3.会用多种曲线工具绘制弯管中心线，并比较优劣，总结三类曲线的使用方法；
4.参数曲线和非参数曲线的选用，首选参数曲线；
5.培养多视角思维，空间管道中心线可以采用不同曲线系统工具完成绘制，比较三者的优劣，按需求采用便捷工具。
6.树立草图平面布局与图纸投影视图一致原则。
【目标检测】
1.请问图形中草绿色区域的面积是多少？
2.请问模型的体积是多少？
（误差范围0.2%）
【重点难点】
1.弯管中心线三条两两垂直的空间曲线的绘制（难点）
2.管道成型工具
3.端面草图平面的附着布局
【工具命令】
空间直线 基本曲线 草图平面布局 管道 拉伸 阵列 打孔
【难度星级】 ★ ★ ★
【目标时间】 15分钟
【目标图纸】
【视频解析】
任务四 弯管接头12.27'
