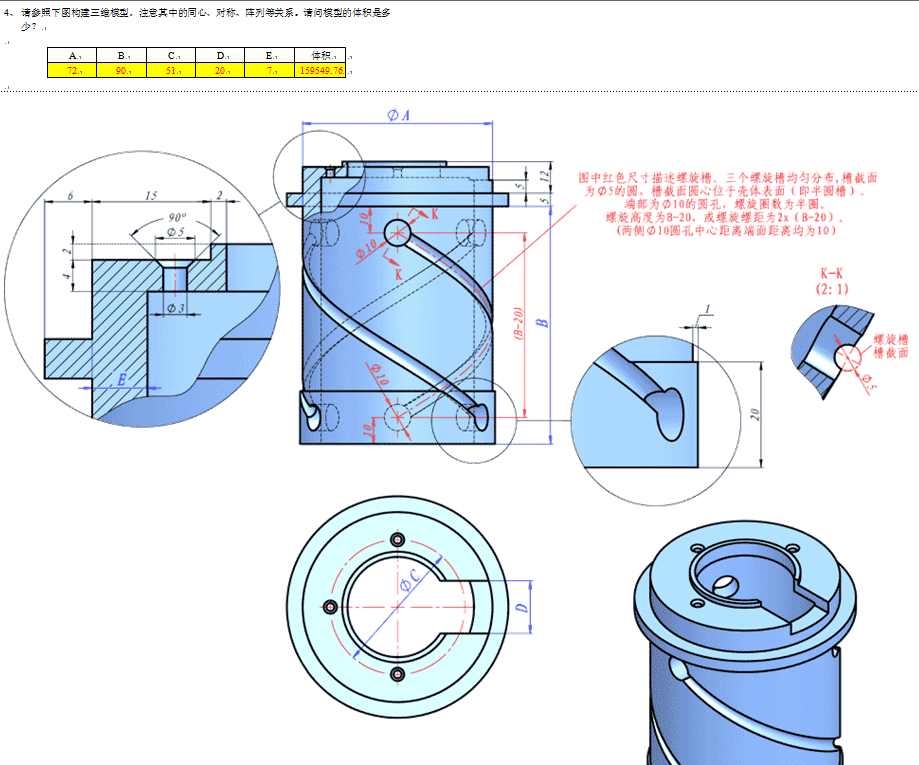

【题目】CaTICs 3D02-04

请参照图构建三维模型。

【注意】

注意其中的同心、对称、阵列等关系。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

159549.76

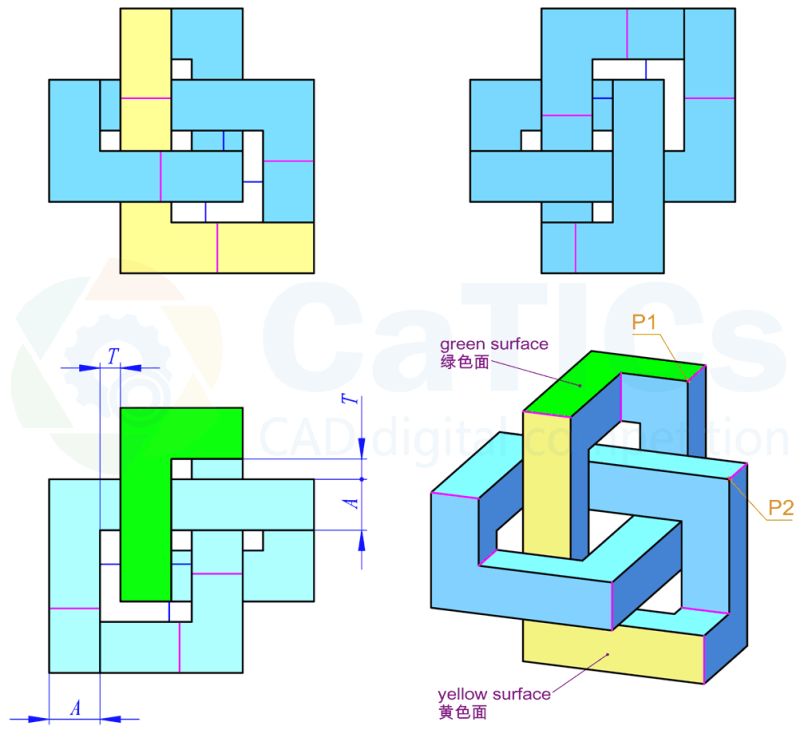

【题目】  CaTICs 3D13-M04

同色短线长度相等。仔细观察其结构形态，图中所有相邻四棱柱之间距离均为T，所有四棱柱短边长均为A。

【参数】

A=5，T=2

【标准答案】

1、12.12

2、130

3、200

4、4200

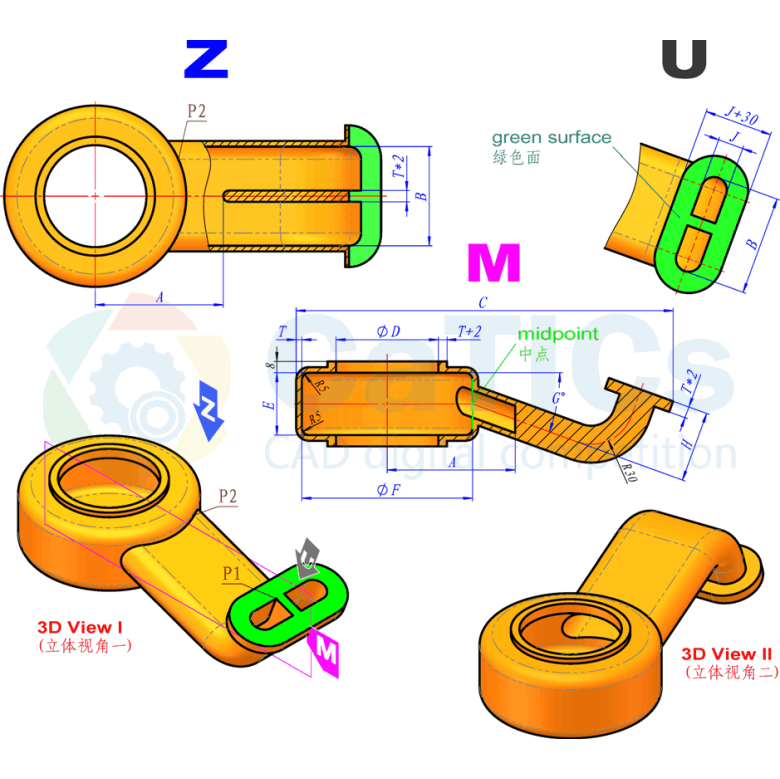

【题目】  CaTICs 3D08-H04

Z视图为局部剖切展示。

【参数】

A=90，B=70，C=265，D=72，E=44，

F=120，G=20，H=50，J=18，T=4

【注意】

【标准答案】

1、3259.09

2、115.48

3、272300.28

【题目】  三维CAD习题集P32

Z视图为局部剖切展示。

【参数】

A=90，B=70，C=265，D=72，E=44，

F=120，G=20，H=50，J=18，T=4

【注意】

【标准答案】
