拓展迁移

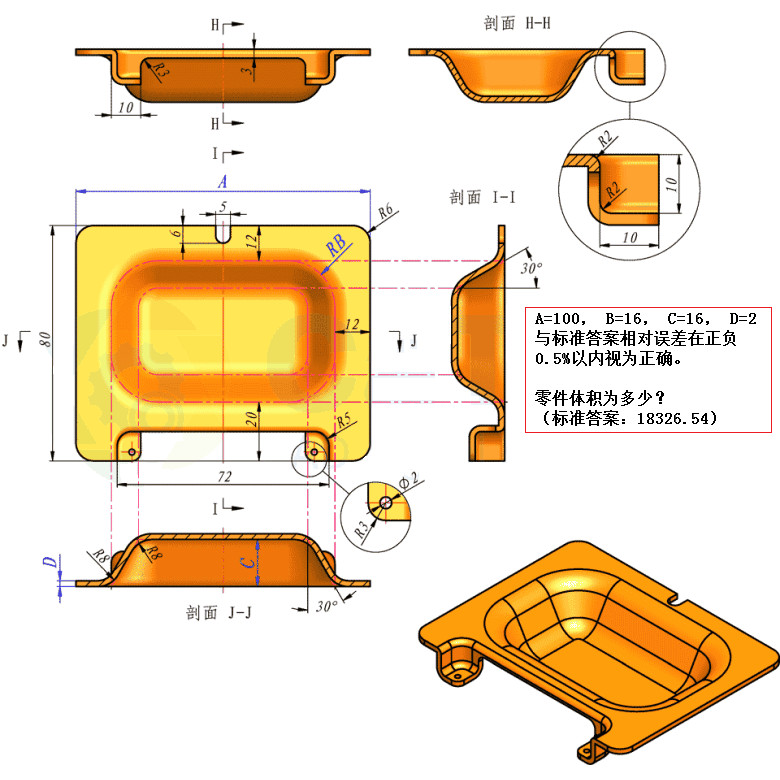

题目：catics_3D02_05

参照图构建零件模型,请注意其中的对称等几何关系。凹陷区域周边倾角为30度。

参数：A=100，B=16，C=16，D=2

问题：零件体积为多少？

catics_3D02_05

与标准答案相对误差在正负0.5%以内视为正确。

零件体积为多少？（标准答案：18326.54）

图片预览
